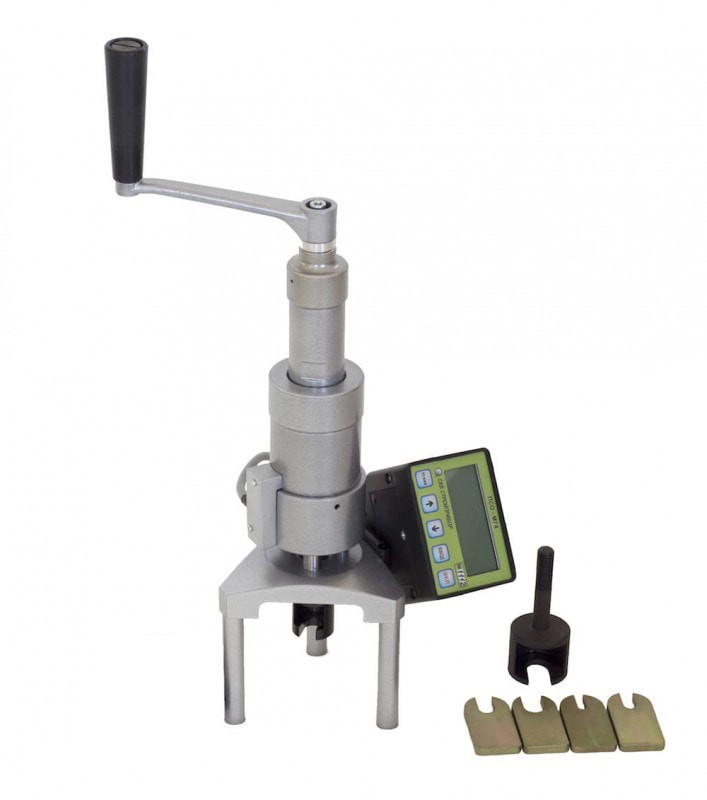

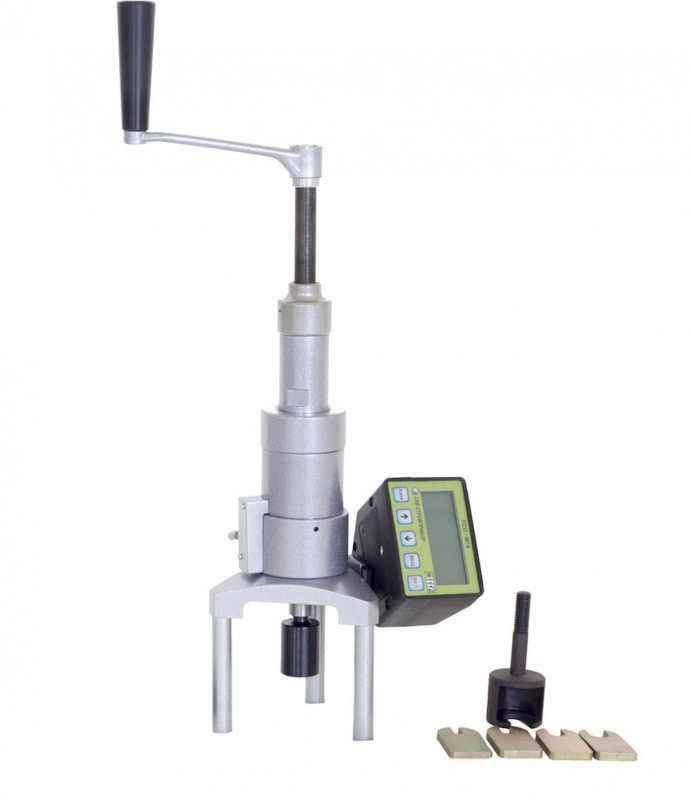

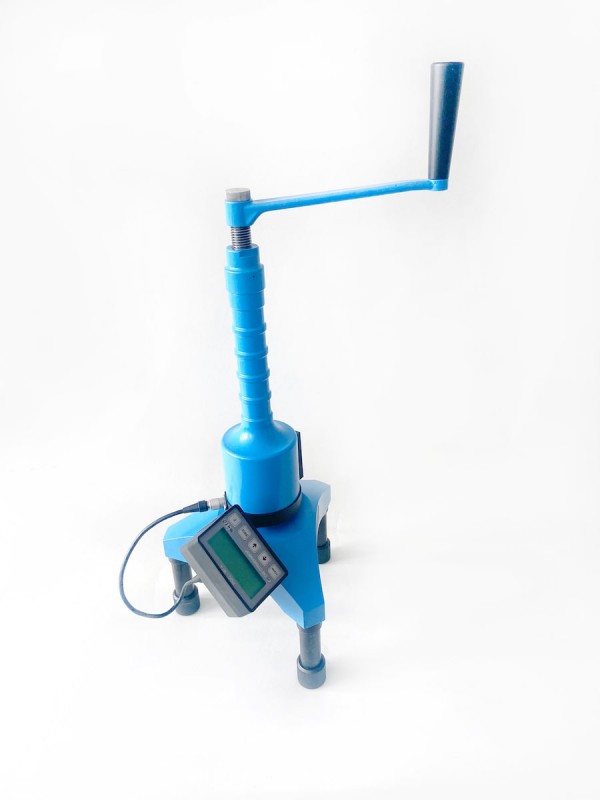

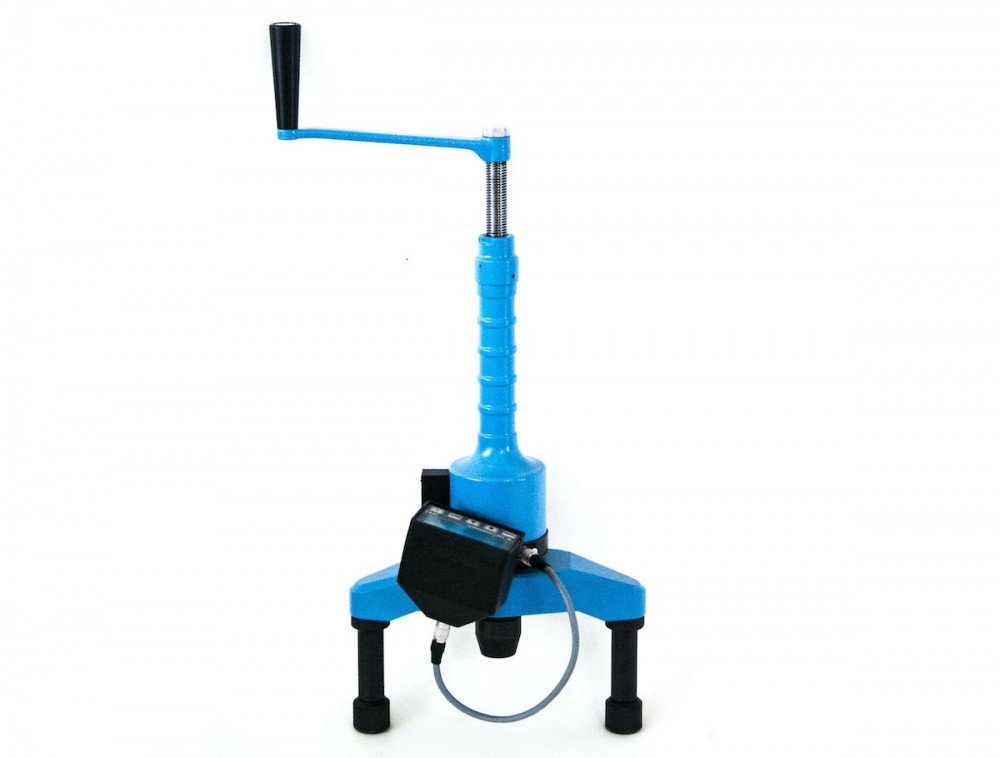

Адгезиметры Измерители прочности крепления (усилия вырыва) анкеров фасадных систем ПСО-ХМГ4А, ПСО-ХМГ4АД и ПСО-ХМГ4АДЭ

Name: Адгезиметры Измерители прочности крепления (усилия вырыва) анкеров фасадных систем ПСО-ХМГ4А, ПСО-ХМГ4АД и ПСО-ХМГ4АДЭ
SKU: 83234
Price: 139100 RUB
Availability: InStock

В наличии

Измерители предназначены для определения несущей способности анкеров и анкерных креплений фасадных систем в бетонных и каменных основаниях по указанным стандартам.

Электронный силоизмеритель показывает текущую и максимальную нагрузку, а модели ПСО-ХМГ4АД дополнительно записывают зависимость «нагрузка – перемещение». Приборы ПСО-ХМГ4А и ПСО-ХМГ4АД имеют память на 999 результатов и передачу данных по USB.

Задать вопрос
Поделиться

Технические характеристики

Диапазон измерений	0…12 (для ПСО-ХМГ4АД), 0…23, 0.2…5, 0.4…10, 0.8…20, 1.2…30, 2…50, 4…100
Погрешность измерений	±2
Напряжение, В	14,5 — 16,5, 3
Диапазон рабочих температур	от минус 10 до 40
Память	999 результатов измерений
Интерфейс передачи данных	USB
Пределы допускаемой абсолютной погрешности измерения перемещений, мм	± 0,1 (для ПСО-ХМГ4АД)
Диапазон индикации скорости нагружения, кН/с	от 0,01 до 0,1, от 0,02 до 0,2, от 0,04 до 0,4, от 0,06 до 0,6, от 0,1 до 1,0, от 0,2 до 2,0
Потребляемый ток, мА, не более: без подсветки дисплея	25
Потребляемый ток, мА, не более: с подсветкой дисплея	85

Описание

Утвержден тип средства измерения. Внесен в Госреестр РФ под №32173-11 (продлен до 2031 года). Внесен в Госреестры Казахстана, Беларуси.

Приборы ПСО-ХМГ4А, ПСО-ХМГ4АД и ПСО-ХМГ4АДЭ предназначены для определения физико-механических характеристик анкеров и анкерных креплений фасадных систем по ГОСТ Р 56731-2015, ГОСТ Р 57787-2017, ГОСТ Р 58387-2019, ГОСТ Р 58768-2019 и СТО 44416204-2010. Погрешность измерения перемещений составляет ± 0,1 мм.

Область применения приборов — определение несущей способности анкеров различных типов, натурные испытания анкерных креплений элементов несущих конструкций навесных фасадных систем к строительным основаниям из бетона и каменной кладки.

Отличительной особенностью приборов является электронный силоизмеритель, обеспечивающий индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также индикацию скорости нагружения в процессе испытаний.

Приборы ПСО-ХМГ4АД оснащены датчиком перемещения и обеспечивают автоматическую запись зависимости «нагрузка – перемещение» с последующим построением графиков.

Отличительной особенностью приборов ПСО-ХМГ4АДЭ является электронный силоизмеритель с сервоприводом, обеспечивающий требуемое нагружение, проведение измерений в автоматическом режиме, индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также поддержание и индикацию скорости нагружения в процессе испытаний.

Приборы ПСО-5МГ4АД/23 и ПСО-10МГ4АД/23 имеют увеличенный до 23 мм ход штока рабочего цилиндра.

Приборы ПСО-ХМГ4А и ПСО-ХМГ4АД имеют энергонезависимую память на 999 результатов измерений, часы реального времени и функцию передачи данных на персональный компьютер по USB-интерфейсу.

Индикация цифровая в кН и МПа.

Поверка измерителей прочности крепления. Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а также другие аккредитованные юридические лица и индивидуальные предприниматели.

Основные средства поверки: электронные динамометры растяжения типа ДМР-МГ4 или аналогичные, диапазон измерений от 0,05 кН до 100 кН, пределы допускаемых значений доверительных границ относительной погрешности δ = 0,24 %.
Документы
- Руководство по эксплуатации (инструкция) ПСО-5МГ4А, ПСО-10МГ4А, ПСО-20МГ4А, ПСО-30МГ4А, ПСО-50МГ4А, ПСО-100МГ4А
- Руководство по эксплуатации (инструкция) ПСО-5МГ4АД, ПСО-10МГ4АД, ПСО-20МГ4АД, ПСО-30МГ4АД, ПСО-50МГ4АД, ПСО-100МГ4АД
Дополнительно
- Электронные динамометры растяжения ДМР-МГ4

  108 000 ₽
- Разрывная машина испытательная Машины разрывные испытательные РМГ-МГ4

  1 744 100 ₽
- Кейс для приборов ПСО-ХМГ4С, ПСО-5МГ4А(АД), ПСО-10МГ4А(АД)

  7 704 ₽
- Соединительный кабель (нового образца)

  5 136 ₽
- Кабель соединительный Соединительный кабель (старого образца)

  1 926 ₽
- Силовая рама СКП-100.100

  77 040 ₽
- Захват ПСО-10.04 для вырыва анкеров диаметром от 4 до 12 мм

  5 992 ₽
- Захват ПСО-10.03 для вырыва тарельчатых дюбелей

  6 848 ₽
- Электронный динамометр растяжения ДМР-5/1-1МГ4

  103 950 ₽
- Электронный динамометр растяжения ДМР-10/1-1МГ4

  103 950 ₽
- Силовая рама СКП-100.100

  77 040 ₽
- Захват ПСО-30.01 для вырыва анкеров диаметром от 8 до 20 мм

  7 918 ₽
- Захват ПСО-30.02 для вырыва анкеров диаметром от 4 до 12 мм

  6 420 ₽
- Захват ПСО-30.03 для вырыва тарельчатых дюбелей

  6 848 ₽
- Электронный динамометр растяжения ДМР-30/1-1МГ4

  121 800 ₽

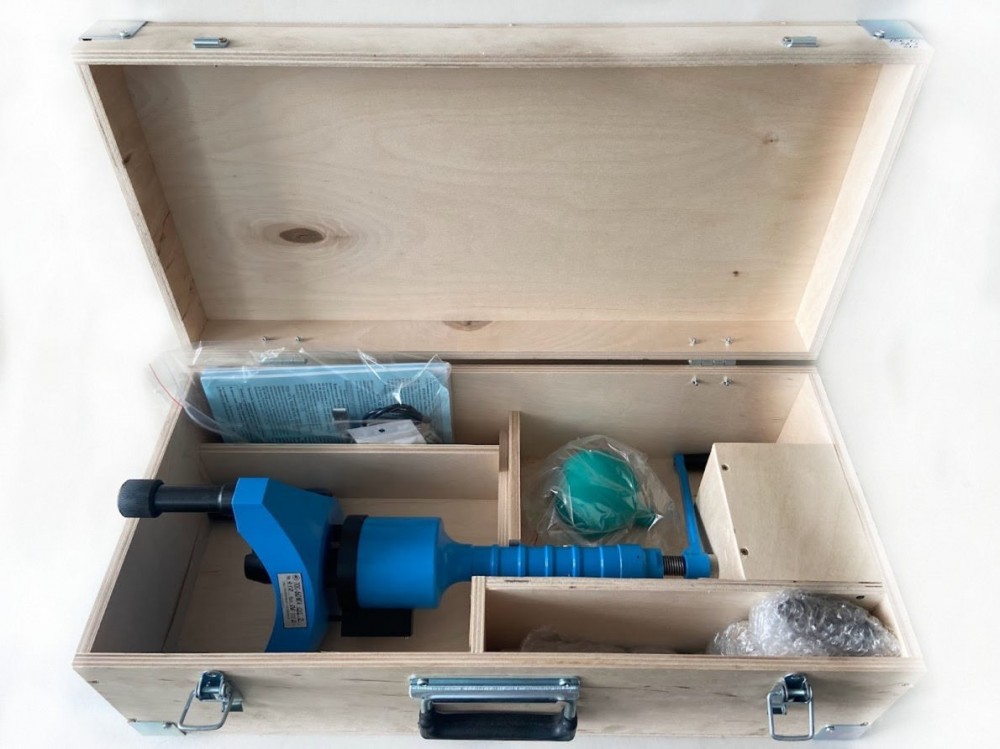

- Кейс для измерителей прочности крепления анкеров ПСО-50МГ4А(АД) (трёхопорных)
