Анализатор щепы АЛГ-Мк (Комплект сит по ГОСТ 15815-83)

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип, анализатора	Гирационный
  Продолжительность цикла, мин	1…10
  Размер отверстий (ячеек) сит по ГОСТ15815-83, мм	30, 20, 10, 5, поддон
  Размер отверстий (ячеек) сит по стандарту SCAN, мм	45, 13, 7, 3, сито с щелями 8 мм, поддон
  Частота вращения эксцентрикового вала, об/мин	210
  Установленная мощность, кВт, не более	0.18
  Род тока	Переменный
  Напряжение, В	380
  Частота, Гц	50
  диметр обечайки, мм	400
  Выдержка реле времени, мин	до 10

• Описание

  Анализатор предназначен для определения гранулометрического состава измельченной древесины с целью определения ее качества и соответствия требованиям ГОСТ 15815-83 «Щепа технологическая. Технические условия», ГОСТ 18320-78 «Опилки технологические для гидролиза. Технические условия», ТУ 13-7304-007-17-88 «Отходы окорки измельченные».

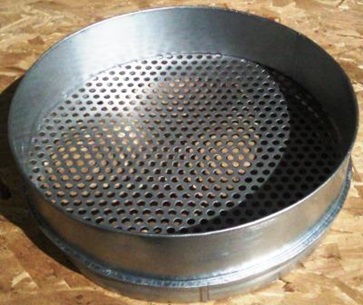

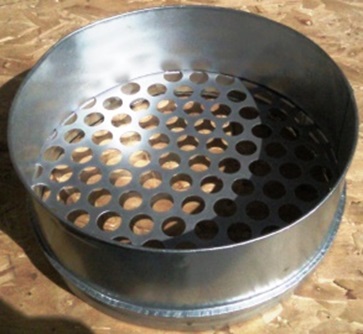

  Комплекта сит по стандарту SCAN имеет диаметры отверстий: 45, 13, 7, 3 мм, сито с щелями 8 мм (основа – стальные прутки Ø5мм), диметр обечайки 400 мм.

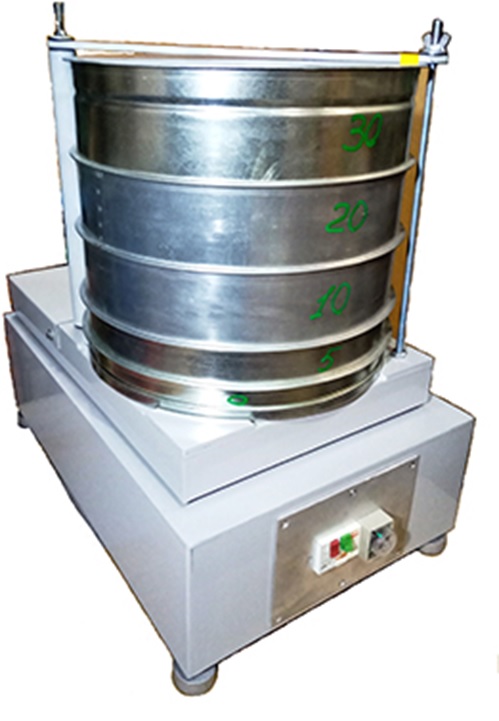

  Объяснения к схеме изделия (см. фото):

  • Анализатор состоит из корпуса 1, на эксцентриковом валу 17 которого закреплена плита 2, имеющая возможность гирационного движения.
  • На плите устанавливается комплект из поддона 3, сит 4, крышки 6. Этот комплект крепится к плите с помощью шпилек 7 и специальных гаек 8. Ножки 12 корпуса регулируются по высоте и имеют конструкцию, способствующую уменьшению вибрации.
  • Для регулирования дисбаланса, вызываемого ситами 9, предусмотрен комплект противовесов 16.
  • Привод — от электродвигателя 11 через клиноременную передачу 10 на эксцентриковый вал.
  • Натяжение ремня передачи можно регулировать. Для этого необходимо наклонить анализатор на бок, с помощью гаечного ключа, вращая муфту талрепа 14, переместить двигатель для обеспечения необходимой натяжки.

  Реле времени позволяет устанавливать выдержку до 10 мин.

  Принцип действия анализатора — ситовое сортирование при гирационном (круговом поступательном в горизонтальной плоскости) движении сит.
