Доплеровский расходомер для открытых каналов и безнапорных сточных вод SLD-850

В наличии

Доплеровский расходомер Streamlux SLD-850F

По запросу

Доплеровский расходомер Streamlux SLD-850P

По запросу

• Задать вопрос
• Поделиться

• Технические характеристики

  Диаметр, мм	150 — 6000
  Погрешность измерений	1
  Доля примесей	От 100 ppm; как минимум 20% частиц должны быть более 100 мкм
  Диапазон измерений	0.05 — 6
  Степень защиты оболочки	IP66 (вычислительный блок); IP68 (погружной датчик)
  Выходные сигналы	GPRS, Импульсный, Токовый: 4 — 20 мА, Цифровой: RS-485 (ModBus)
  Температура рабочей среды	0 — +60
  Напряжение, В	12-24, 85-265
  Питание	Автономное (1 год), батарея, Переменное, Постоянное
  Ширина канала	200 — 100000 мм
  Глубина канала	до 6 м
  Расстояние от датчика до прибора	15 метров (базовая комплектация), до 500 метров (опция)
  Типы каналов	Любые: заполненные трубопроводы; частично-заполненные трубопроводы; хозяйственно-бытовая канализация; ливневая канализация; ручьи; реки
  Дисплей	ЖК с подсветкой, 2х8 символов
  Количество точек привязки	20
  Архив	Записи результатов измерений за сутки/месяц/год; накопительный расход; отключения питания; изменения статуса прибора
  Температура электронного блока	-20 — +60°С
  Время непрерывной работы	50 часов

• Описание

  Доплеровские расходомеры серии Streamlux SLD-850 предназначены для измерения расхода безнапорных сточных вод промышленных предприятий и ЖКХ. Они применяются на открытых каналах любого типа, а также в ручьях и реках с шириной от 200 мм до 10 метров и глубиной от 10 мм до 6 метров. При определенных условиях измерения возможны на каналах с шириной до 100 метров.

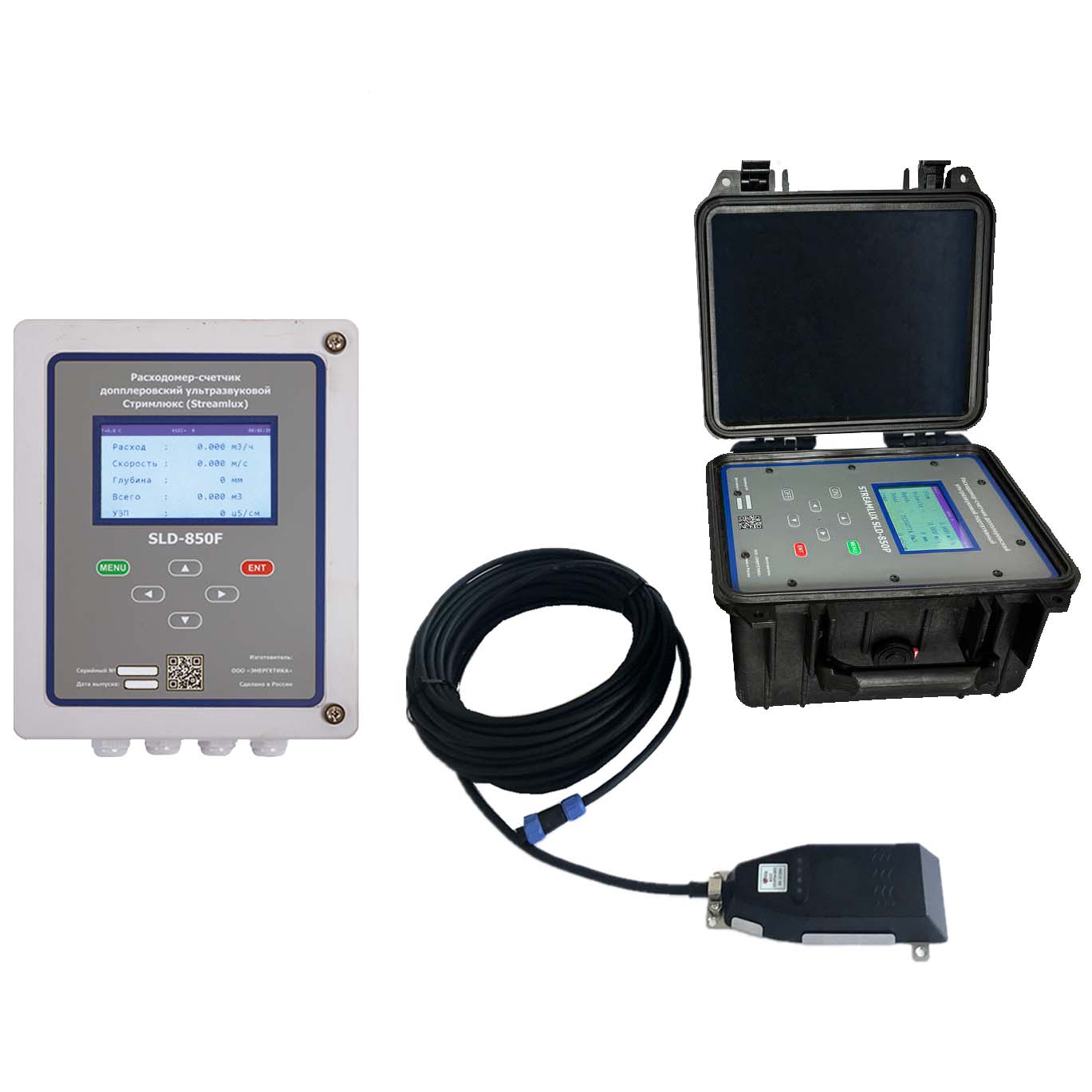

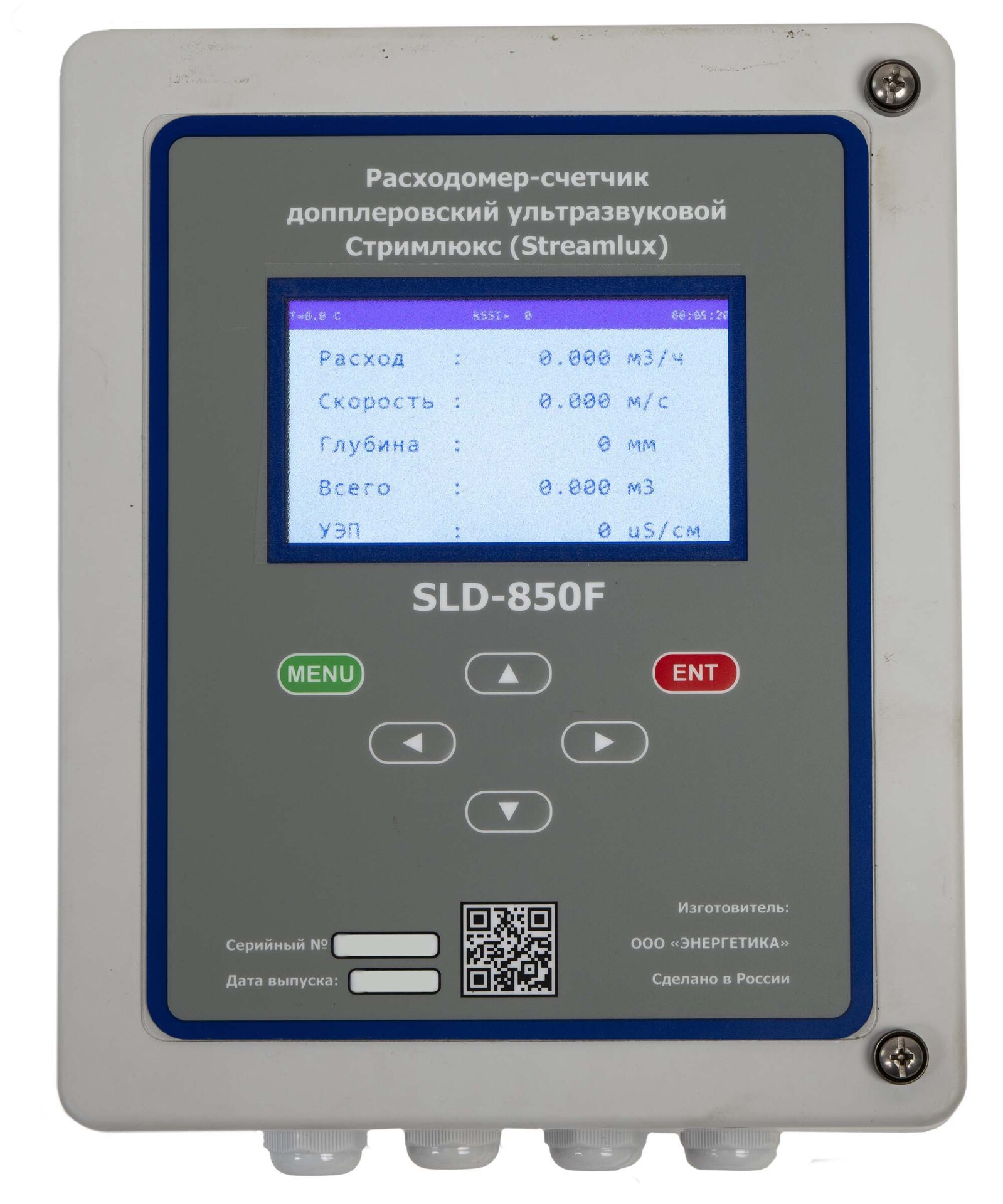

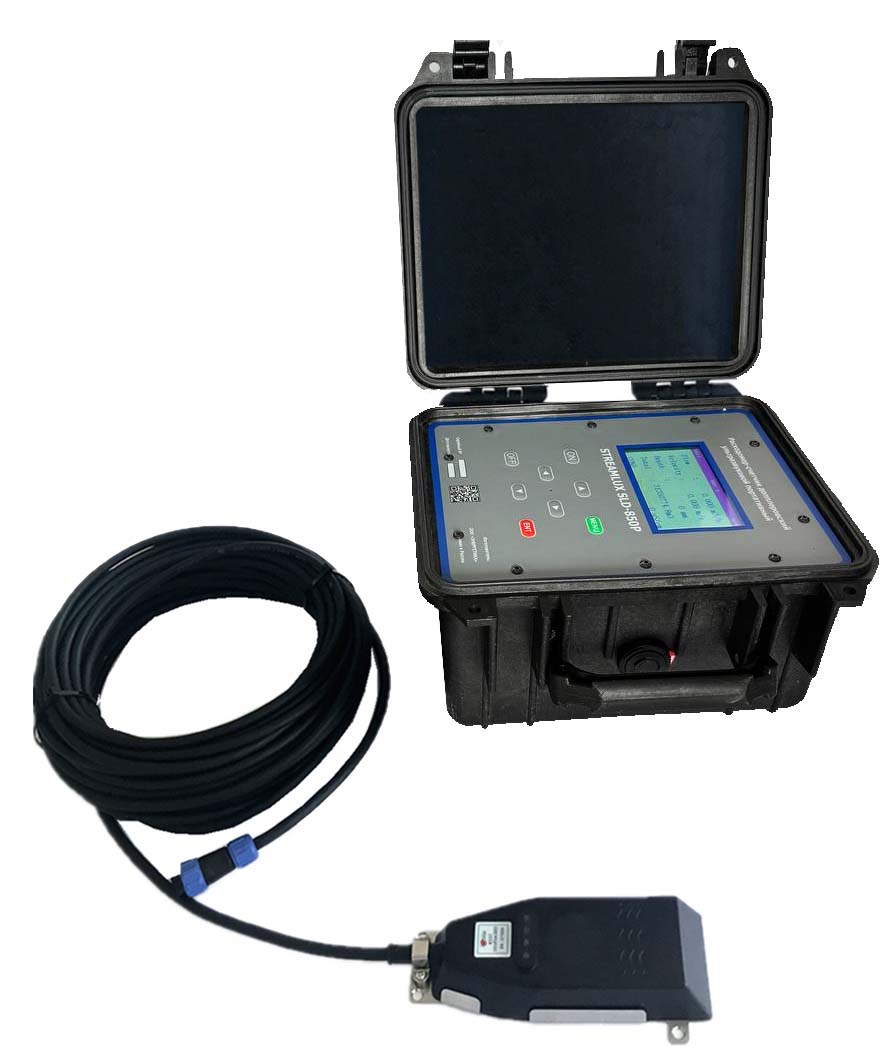

  Расходомеры поставляются в стационарной версии Streamlux SLD-850F с постоянным питанием для непрерывного контроля расхода сточных вод, в портативной версии Streamlux SLD-850P с батареей на 50 часов работы для периодических измерений и в версии Streamlux SLD-850A с автономным питанием до 1 года.

  В зависимости от выбранной модели прибор комплектуется интерфейсами для интеграции в системы учета: аналоговым выходом 4…20 мА, импульсным выходом, цифровым интерфейсом RS-485 с протоколом Modbus и GPRS.

  Учет сточных вод. Расходомеры подходят для учета сточных вод и практически нечувствительны к подпорам. С помощью алгоритма кросскорреляции прибор вычисляет среднюю скорость движения частиц в разных слоях потока.

  Ультразвуковой датчик расходомера может быть установлен на дне трубы или канала либо со смещением по высоте. Это позволяет проводить измерения в сетях с загрязнением или заиливанием. Длина кабеля до погружного датчика может достигать 500 м.

  Расходомеры не требуют специального лотка или водослива. Ввод параметров трубы или канала осуществляется через меню. Отсутствие движущихся элементов в измерительной части снижает необходимость обслуживания.

  Высокая точность. Погрешность измерения составляет 1%. Показания формируются с использованием данных датчиков глубины, наклона, температуры и проводимости.

  Показатели, измеряемые датчиком:

  • Скорость потока
  • Глубина ультразвуковым методом
  • Глубина методом давления
  • Температура жидкости
  • Атмосферное давление
  • Удельная электропроводность

  После каждого измерения выполняется анализ и обработка данных, включая кросскорреляцию и фильтрацию экстремумов по каждому параметру.

  Принцип работы. Измерение скорости потока основано на непрерывном доплеровском режиме. Датчик излучает ультразвуковой сигнал в поток воды и принимает отраженные сигналы от взвешенных частиц. Анализ доплеровского сдвига частоты позволяет определить скорость движения частиц и скорость потока.

  Измерение глубины воды — ультразвуковой метод. SLD-850F использует время-проходной принцип: вверх до поверхности воды передается пучок ультразвуковых сигналов и измеряется время приема эха, отраженного от поверхности. Максимальная глубина, измеряемая ультразвуковым методом, составляет 5 м.

  Измерение глубины воды — метод давления. Метод применяется на участках, где вода содержит большое количество мусора или пузырьков воздуха, а также если прибор невозможно установить на дне канала или горизонтально. SLD-850F оборудован датчиком абсолютного давления до 2 бар.

  Компенсация барометрического давления. Модуль компенсации давления встроен в вычислитель расходомера и автоматически компенсирует изменения атмосферного давления при измерении глубины.

  Температура. Полупроводниковый датчик температуры используется для автоматической компенсации изменений скорости звука в воде и ее удельной электропроводности.

  Удельная электропроводность. Для измерений используются четыре электрода. Прибор рассчитывает предварительное значение удельной электропроводности и компенсированное с учетом температуры.

  Акселерометр. Встроенный акселерометр определяет углы наклона датчика в продольной и поперечной осях.
