Дозиметр гамма-излучения ДКГ-03Д Грач

Доставка по России

Оплата по безналичному расчету

В наличии на удаленном складе

Производитель: Россия
Размеры: 111x28x73 мм
Вес: 200 г

Описание

Производитель: Россия
Номер реестра СИ: №19399-00

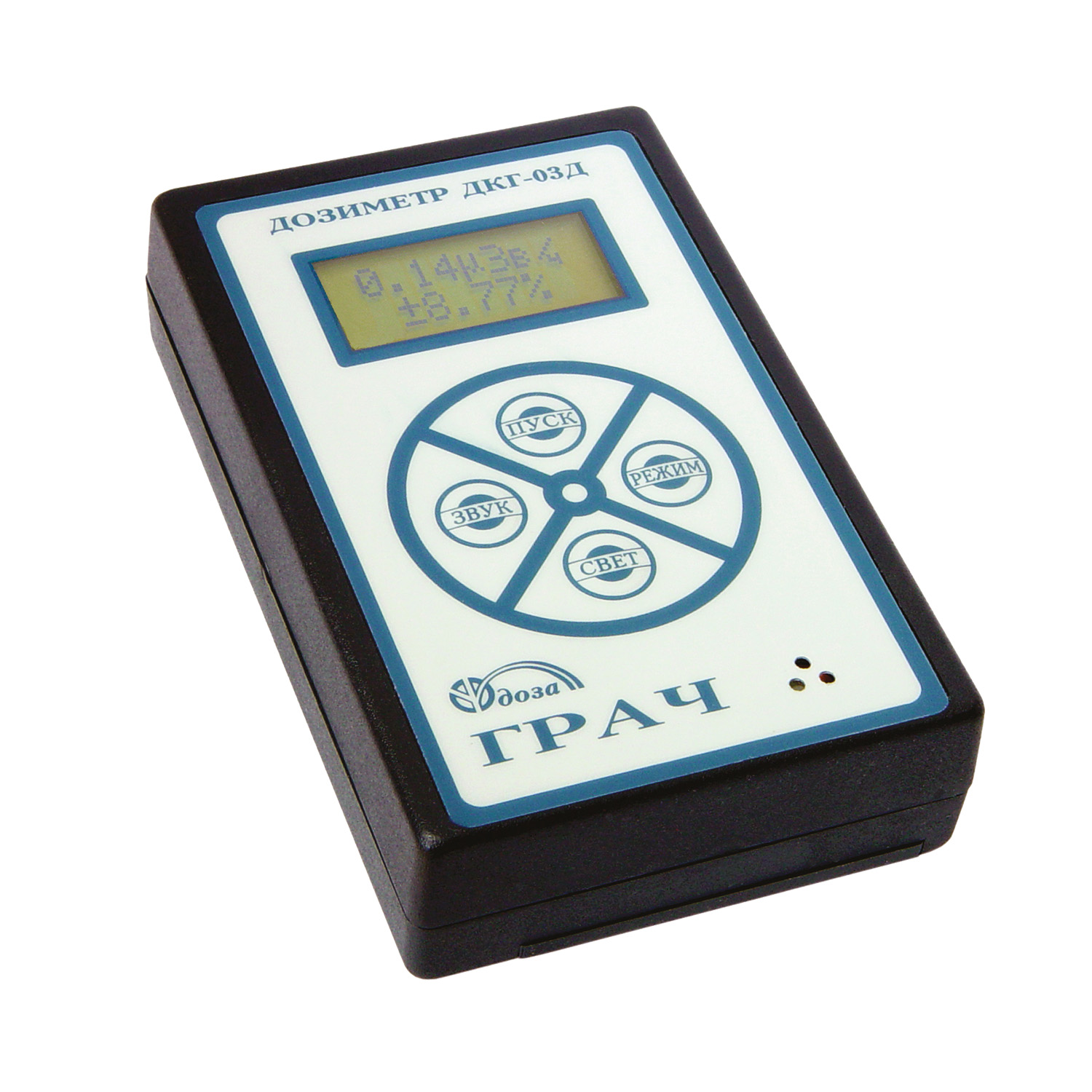

Компактный высокочувствительный дозиметр ДКГ-03Д «Грач» предназначен для оперативной оценки радиационного фона, измерения интенсивности гамма- и рентгеновского излучения. Прибор оповещает о загрязнении звуковым сигналом, частота которого пропорциональна мощности дозы. Дозиметр ДКГ-03Д «Грач» производится в России и внесён в государственный реестр средств измерений РФ под номером 19399-00 (свидетельство). Изготавливается по ТУ 4362-048-31867313-2005

Дозиметр соответствует требованиям Приказа МЧС России от 23.12.2005 № 999 «Об утверждении Порядка создания нештатных аварийно-спасательных формирований» и включён в перечень оборудования для оснащения нештатных аварийно-спасательных формирований гражданской обороны. Применяется для контроля радиационного фона на предприятиях атомной энергетики, радиохимических производствах, на таможне, службами экологического контроля, санитарно-эпидемиологическими станциями. ДКГ-03Д «Грач» так же может использоваться в быту для контроля радиационного загрязнения предметов и материалов.

Особенности ДКГ-03Д «Грач»

  • Дозиметр имеет два измерительных канала: мощности эквивалента дозы (МЭД) и эквивалента дозы (ЭД).
  • Результат и погрешность индуцируются постоянно с момента начала измерений и непрерывно уточняются. Процесс можно прервать при достижении необходимой погрешности. Таким образом, можно получить результат с любой необходимой статистической погрешностью.
  • Независимый перезапуск измерения мощности дозы и дозы. При изменении дозы более чем 3,4 σ, происходит быстрый автоматический перезапуск ДКГ-03Д «Грач».
  • Высокий уровень защиты: степень защиты от твёрдых предметов и воды IP40 по ГОСТ 14254-96, устойчивость к воздействию электромагнитных помех по ГОСТ 32137-2013 для группы исполнения II по критерию качества функционирования А. По степени защиты от поражения электрическим током дозиметр гамма излучения ДКГ-03Д «Грач» относится к III классу по ГОСТ 12.2.007.0-75.
  • Гарантийный срок составляет 12 месяцев с момента ввода в эксплуатацию. Межповерочный интервал – 1 год.



Особенности эксплуатации

При минусовой температуре реакция дозиметра ДКГ-03Д «Грач» замедлена: просто подождите несколько секунд перед фиксацией показаний. Использование дозиметра на электрических подстанциях среднего и высокого напряжения не допускается. Во время атмосферных осадков и при работе в запылённом воздухе прибор необходимо защищать полиэтиленовой плёнкой. Не допускайте падений и ударов, это может повлиять на точность.

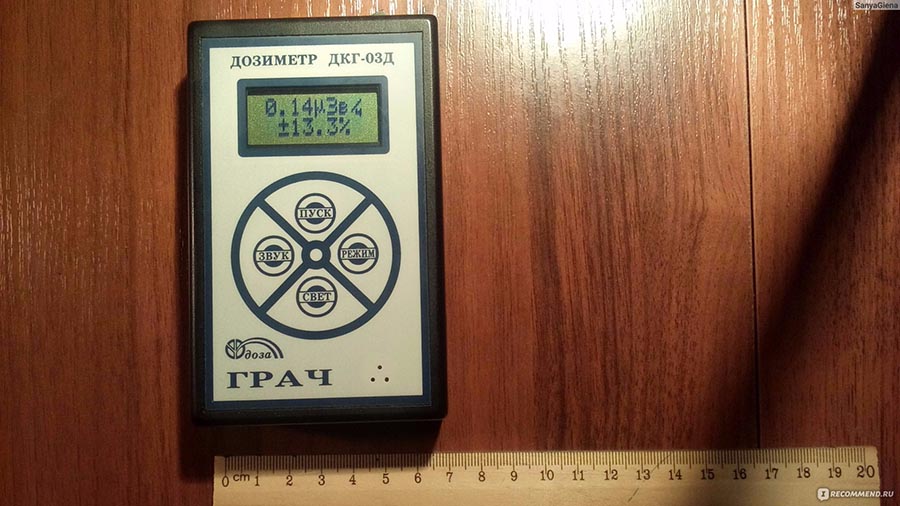

Через 2-3 секунды после включения на дисплее появляются показания МАЭД, а в нижней строке – статистическая погрешность измерения в процентах. Для отображения результатов измерения АЭД необходимо нажать кнопку «Режим». В верхней строке отображается надпись «Доза», в нижней – значение АЭД. Измерение МАЭД и АЭД продолжается независимо от того, какой из параметров выводится на дисплей. Подсветка включается однократным нажатием соответствующей кнопки и выключается автоматически через 15 секунд или повторным нажатием. В приборе реализована возможность задавать доверительную вероятность, для которой рассчитывается статистическая погрешность. Делается это в режиме настройки. Возможные значения: 0,60, 0,80 и 0,95. По умолчанию значение доверительной вероятности 0,80.

Измерение в каждой новой точке начинается после нажатия кнопки «Пуск», при этом дозиметр показывает среднее значение МАЭД за всё время измерений. При изменении точки необходимо перезапустить прибор. Если происходит изменение излучения, превышающее статистический разброс, он перезапускается автоматически, издавая короткий звуковой сигнал. Для установки порога срабатывания сигнализации перейдите в режим настроек и установите требуемое значение. Звуковой сигнал включается при достижении заданного порога, отключается, если по истечении 8 секунд измеренное значение меньше порога.

Технические характеристики

Технические характеристики, заявленные производителем дозиметров ДКГ-03Д «ГРАЧ», приведены в следующей таблице

Модель Дозиметра ДКГ-03Д Грач МКС-05 ТЕРРА МКС-15Д СНЕГИРЬ ДКГ-07Д ДРОЗД ДКГ-02У АРБИТР
Диапазон измерения:
мощности эквивалента дозы МЭД 0,1 мкЗв/ч ÷ 3,0 мЗв/ч 0,1 ÷ 9999 мкЗв/ч 0,1 мкЗв/ч ÷ 2 Зв/ч 0,1 ÷ 1000 мкЗв/ч 0,1 мкЗв/ч ÷ 3 Зв/ч
эквивалента дозы ЭД 1,0 мкЗв÷100 Зв 0,001÷9999 мЗв 1 мкЗв ÷10 Зв 0,001÷200 мЗв 1 мкЗв÷100 Зв
плотности потока бета-частиц (по Sr-90+Y-90) 10÷105 см-2 · мин-1 10÷105 см-2 · мин-1
диапазон энергий регистрируемого гамма- и жесткого рентгеновского излучения 0,05÷3,0 МэВ 0,05÷3,0 МэВ 0,05÷3,0 МэВ 0,05÷3,0 МэВ 0,05÷3,0 МэВ
диапазон энергий регистрируемого бета-излучения 0,1÷3,0 МэВ 0,1÷3,0 МэВ
Пределы допускаемой основной относительной погрешности измерений при доверительной вероятности 0,95 (Cs-137):
МЭД
(N – безразмерная величина, численно равная измеренному значению МЭД в мкЗв/ч)
±(15+2,5/N) % ±(15+2/N) % ±(15+2/N) % ±(15+2,5/N) % ±(15+3/N) %
ЭД ±(15+2,5/N) % ±15 % ±15 % ±15 % ±(15+3/N) %
плотности потока бета-частиц (B – безразмерная величина, численно равная измеренному значению плотности потока бета-частиц в см-2·мин-1) ±(20+200/B) % ±(20+200/B) %
Детекторы Газоразрядный счетчик Гейгера-Мюллера счетчик Гейгера-Мюллера счетчик Гейгера-Мюллера счетчик Гейгера-Мюллера два счетчика Гейгера-Мюллера
индикация общего эквивалента дозы Н*(10), накопленного прибором с момента ввода в эксплуатацию нет нет нет нет есть
Вывод информации ЖКИ с подсветкой экрана и звуковая сигнализация ЖКИ с подсветкой экрана и звуковая сигнализация ЖКИ с подсветкой экрана и звуковая сигнализация ЖКИ с подсветкой экрана и звуковая сигнализация ЖКИ с подсветкой экрана и звуковая сигнализация
Программирования порога МЭД гамма-излучения нет есть есть есть есть
Программирования порога ЭД гамма-излучения нет нет нет нет есть
Программирование порога бета-излучения есть есть
Режим будильника и часы нет нет нет нет нет
Сохранение результатов измерений в энергонезависимой памяти нет нет нет нет до 99 записей
Временные интервалы измерений (уменьшается с ростом мощности дозы) 1 ÷ 36 секунд 1 ÷ 70 секунд 1 ÷ 60 секунд 1 ÷ 36 секунд 1 ÷ 35 секунд
Определение и индикация погрешности измерения есть нет есть есть есть
Автоматическое вычитание гамма-фона нет есть
Графическое отображение результата измерения нет нет нет нет нет
Средний срок службы детектора 7 лет
Средняя наработка до отказа не менее 8000 ч
Диапазон рабочих температур -20 + 50 °С -20 + 50 °С -20 + 50 °С -20 + 50 °С -20 + 50 °С
Предельное значение относительной влажности 90 % при 25°С   95 % при 35°С 90 % при 25°С 90 % при 25°С
Атмосферное давление в диапазоне от 84,0 до 106,7 кПа   от 84,0 до 106,7 кПа от 84,0 до 106,7 кПа от 84,0 до 106,7 кПа
Питание 2 элемента типа АА 2 элемента типа ААА 2 элемента типа АА 2 элемента типа АА 2 элемента типа АА
Среднее время непрерывной работы с одним комплектом элементов (в условиях естественного фона) не менее 200 ч не менее 2000 ч не менее 400 ч не менее 200 ч не менее 200 ч
Габаритные размеры, масса 111×28×73 мм 120×55×26 мм 124×72×35 мм 74×29×122 мм 74×29×122 мм
Масса с элементами питания, г 200 200 350 250 250
Резюме Компактный высокочувствительный дозиметр с возможностью независимого измерения МЭД и ЭД излучения Дозиметр-радиометр МКС-05 «ТЕРРА» — профессиональный дозиметр с возможностью программирования пороговых уровней γ и β-излучения Дозиметр-радиометр МКС-15Д «СНЕГИРЬ» — переносной профессиональный дозиметр с возможностью измерения γ, β-излучения и их совместного воздействия, а также с возможностью программирования пороговых уровней γ и β-излучения Дозиметр ДКГ-07Д «ДРОЗД» — переносной малогабаритный быстродействующий дозиметр γ-излучения с возможностью независимого одновременного измерения МЭД и ЭД излучения Дозиметр ДКГ-02У «АРБИТР» — малогабаритный дозиметр γ-излучения с возможностью измерения МЭД и ЭД излучения от минимальных значений естественного фона до аварийных уровней.

Базовый комплект поставки

  • Дозиметр
  • Сумка
  • Руководство по эксплуатации
  • Два элемента питания типа АА
