Дробильно-сократительный агрегат на базе ЩД 10М

В наличии

2 073 500 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Средний размер частиц продукта дробления	0.7-1.5
  Размер частиц продукта дробления	90%<2.5
  Максимальная крупность частиц	70
  Твердость	31-32, 52-55/ 31-32 HRc/1180-1280 HV, 8 ед. по Моосу
  Диапазон регулировки зазора	2.5-35
  Степень сокращения пробы	от 1/2 до 1/100
  Напряжение, В	380
  Мощность, Вт	2200, 70
  Объем	13.5, 20.5
  Материал	65Г, ЧХ16М2/ 110Г13Л/ WC
  Модель пульта управления	СМПУ-02

• Описание

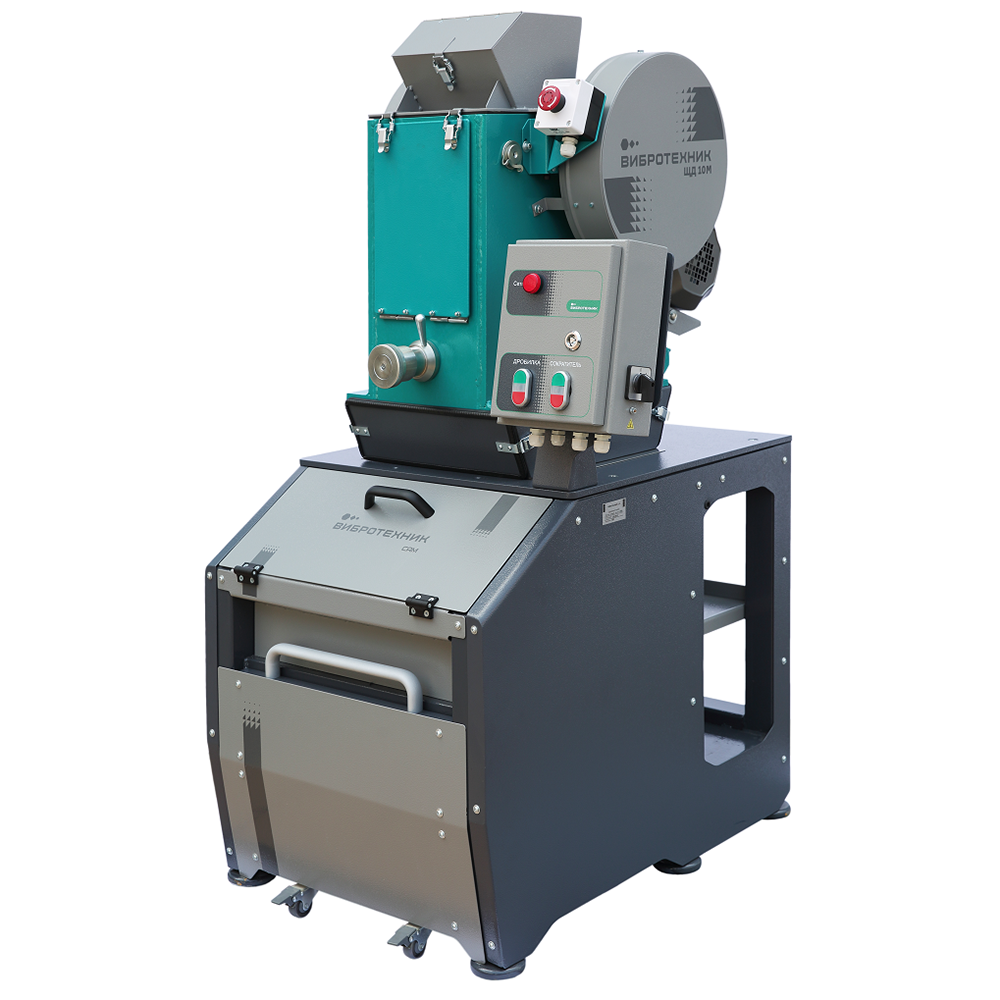

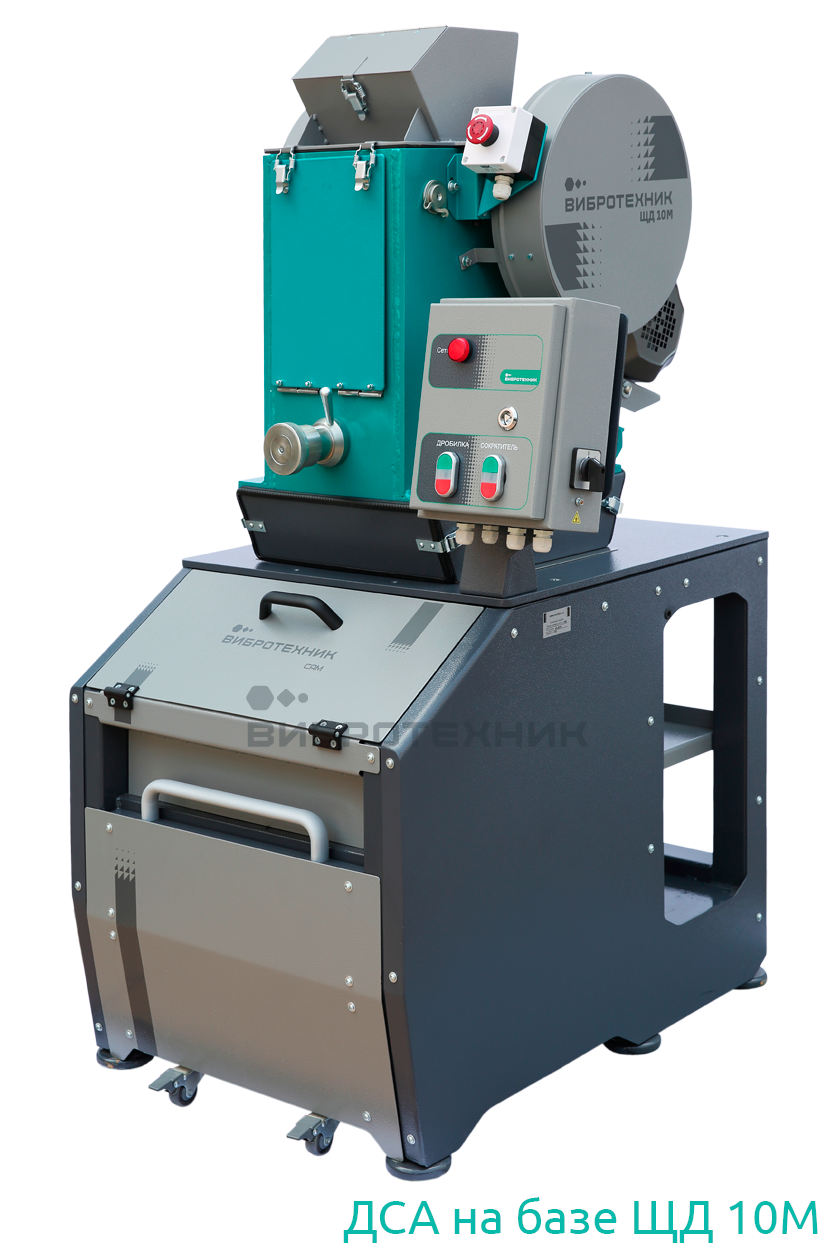

  Агрегат САМ с ЩД 10М состоит из двух частей: дробилки щековой ЩД 10М и сократителя САМ. На плите сократителя установлена ЩД 10М, а ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.

  Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство выгрузки остатков пробы.

  Принцип работы. Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку попадает на вращающийся патрубок сократителя, из которого попадает в лотки или пробоприемник. Проба из пробоприемника разгружается в приемную емкость. После окончания процессов дробления и сокращения крышка сократителя может быть открыта и лотки с сокращенной пробой извлечены.

  Так как скорость вращения патрубка постоянна, проба распределяется по пробоприемнику и лоткам пропорционально занимаемой ими площади. В пробоприемник можно установить один или несколько лотков в зависимости от решаемой технологической задачи.

• Документы

  • Открыть прайс
  • Скачать руководство по эксплуатации
  • Скачать описание товара

• Особенности

  Одновременное дробление и сокращение. Объединение щековой дробилки ЩД 10М и сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.

  Эффективность дробления. Дробление от 70 мм до 2,5 мм за один проход. Электродвигатель мощностью 2,2 кВт позволяет дробить материалы твердостью до 7 ед. по Моосу. Использование срезного штифта в механизме регулировки зазора между щеками предохраняет механизм дробилки от поломки при попадании в рабочую зону недробимого тела.

  Точность сокращения. Равномерное вращение патрубка сократителя гарантирует точность сокращения.

  Безопасность работы. Боковыми панелями сократителя ограничен доступ к вращающимся элементам. Концевые микровыключатели исключают запуск дробилки с откинутым загрузочным бункером и сократителя с открытой крышкой. Аварийная «Стоп-кнопка» предназначена для экстренной остановки работы.

  Регулировка степени сокращения. Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

  Приемная емкость. Остатки пробы разгружаются в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство разгрузки материала из приемной емкости.

  Различные лотки. Комплектация четырьмя типами лотков:

  • 25% пробы;
  • 10% пробы;
  • 5% пробы;
  • лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.

  Возможно изготовление лотков других размеров.

  Комплектация пультом управления. Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.

  Пульт управления исключает запуск дробилки при выключенном сократителе.

• Применение

  Отрасли применения.

  • Горнодобывающая;
  • металлургическая;
  • строительная;
  • химическая;
  • фармацевтическая.

  Примеры применения. Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

• Комплектация

  Состав комплекта:

  • Сократитель САМ;
  • дробилка ЩД 10М;
  • совмещенный пульт управления СМПУ-02;
  • изготовление тары и упаковка.
