Генератор трассировочный «Техно-АС» АГ-300 «АГЕНТ»

В наличии

318 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Частота	1024, 200…9999, 2048, 32768, 512, 8192
  Мощность, Вт	130, 250, 350
  Максимальное напряжение	150, 270
  Диапазон рабочих температур	-30…+45
  Степень защиты оболочки	IP65
  Питание	«LiFePO4 Charger 14,6 В, 11…15 В, ≥ 20 А (например, автомобильный), 15 Ач, 15 Ач, автоперекоммутация: 13 В, 2 × LiFePO4 12,8 В, 20 А», 30 Ач или 26 В, через ЗУ, время не ограничено
  Режимы генерации	«НП» — непрерывная; «ПР» — прерывистая (100 мс / 1 Гц); «2F» — двухчастотная
  Максимальный ток	15 А (0,2…10 кГц), 10 А (33 кГц)
  Ток автосогласования (выбор)	0,1 / 0,2 / 0,3 / 0,5 / 1,0 / 2,0 / 3,0 / 5,0 / 10 / 15 А
  Ударный режим «УР»	амплитуда 13/26 В; частота 30/60/120 уд/мин
  Допустимое сопротивление нагрузки	любое (0…∞)
  Согласование с нагрузкой	автоматическое (до заданного тока) и ручное
  Способы подключения	контактное (зажимы «крокодил»), бесконтактное (антенна передающая 8192 Гц, клещи передающие 0,5…10 кГц / 33 кГц / «2F»)
  Время работы «НП» / «2F»	2 ч (200 Вт)
  Время работы «ПР»	8 ч (300 Вт)
  Время работы «УР» (120 уд/мин)	15 ч (сильные удары), 30 ч (слабые удары)
  Время зарядки (0→100%)	1,5 ч
  Относительная влажность	не более 85% при 35 °C
  Атмосферное давление	84…106 кПа
  Класс электромагнитной совместимости	Класс А (ГОСТ Р 51318.22-2006)
  Усилитель мощности	импульсный, CLASS D, КПД до 95%

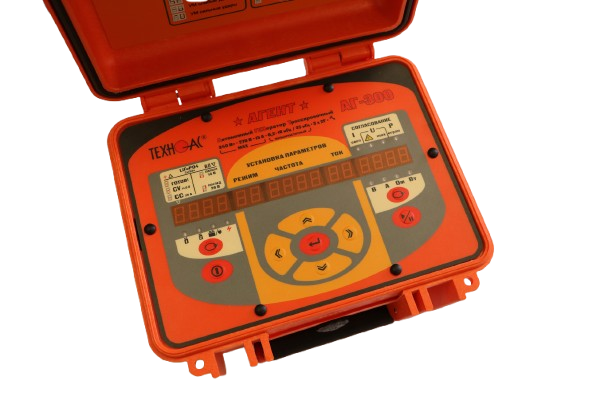

  Управление	клавиатура (9 кнопок), интуитивный интерфейс
  Индикация	все питающие напряжения, режимы и установки, встроенный «мультиметр выхода» (В, А, Ом, Вт)

• Описание

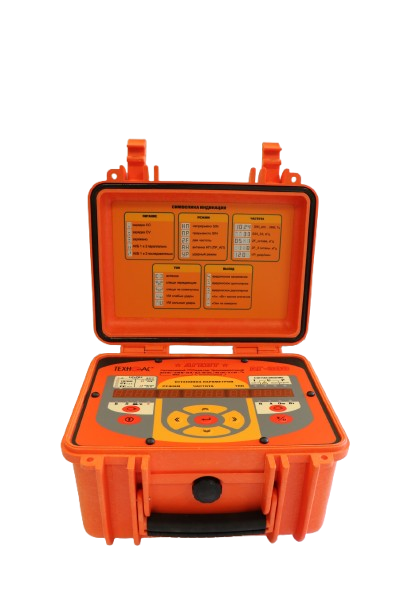

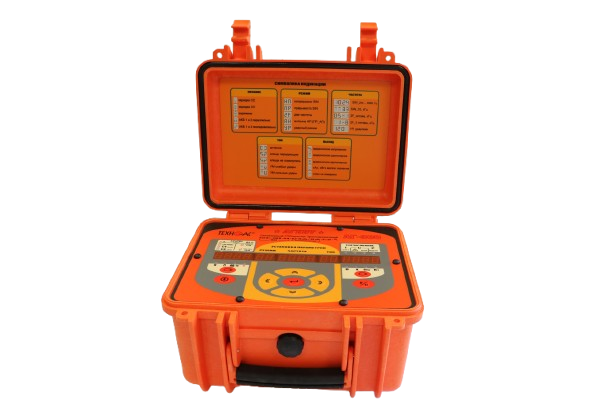

  АГ-300 «АГЕНТ» — портативный автономный генератор сигналов для активных методов трассопоиска и обнаружения изоляции подземных коммуникаций. Прибор создаёт распространяющиеся сигналы в скрытых трубопроводах и кабелях и работает в трёх основных режимах:

  • Электромагнитный метод — синусоидальный ток для трассировки кабелей и металлических трубопроводов.
  • Двухчастотная генерация — для определения направления трассировочного тока и поиска мест утечки изоляции амплитудным и фазовым методами.
  • Акустический метод — импульсы управления ударным механизмом для трассировки металлических и неметаллических (диэлектрических) трубопроводов.

  Генератор построен на импульсном усилителе мощности CLASS D с КПД до 95%. Встроенный «мультиметр» в реальном времени отображает напряжение, ток, сопротивление и мощность на выходе.

  Область применения.

  • ЖКХ;
  • связь;
  • электро- и теплоэнергетика;
  • газовое хозяйство.

  Ключевые преимущества.

  • Автономность: 1,5 часа при 250 Вт (непрерывная генерация) или 6,5 часов при 350 Вт (прерывистый режим).
  • Мощность до 350 Вт, напряжение до 270 В и ток до 15 А; прибор предназначен для работы с «заземлёнными» и высокоомными коммуникациями большой протяжённости.
  • Шесть редактируемых частот 200…9999 Гц с дискретностью 1 Гц и фиксированная частота 33 кГц; частоты сохраняются в энергонезависимой памяти.
  • Двухчастотные режимы: 512+1024 Гц, 1024+2048 Гц, 1024+8192 Гц.
  • Автосогласование по заданному току обеспечивает прогнозируемый уровень сигнала независимо от сопротивления нагрузки.
  • Степень защиты IP65 позволяет работать под дождём и в пыли с закрытой крышкой.
  • Ограничение выходного напряжения около 40 В установлено по умолчанию; предусмотрены индикатор опасного режима и блокировка при «вредоносном» напряжении на выходе.
  • Габариты 305 × 270 × 190 мм, вес не более 9 кг.

  Способы подключения к коммуникации.

  1. Контактное — непосредственное подключение зажимами «крокодил» к обесточенным электропроводящим коммуникациям. Один зажим подключается к коммуникации, второй — к заземлению; удалённый конец коммуникации также заземляется для максимальной дальности.
  2. Бесконтактное (антенна) — индукционное подключение передающей антенны, устанавливаемой над трассой. Частота фиксированная — 8192 Гц. Сигнал наводится на все близлежащие коммуникации.
  3. Бесконтактное (клещи) — индукционное подключение передающих клещей, охватывающих конкретный проводник. Ток возбуждается исключительно в выбранном проводнике; метод эффективен в пучках кабелей, в том числе находящихся под напряжением.

  Автоматика и защита.

  • Автосогласование с нагрузкой до заданного или максимально близкого тока.
  • Автооптимизация при недостижимом заданном токе.
  • Повторное автосогласование при перегрузке выхода.
  • Автоконфигурация источников питания (параллельно/последовательно).
  • Режим экономии энергии при критическом разряде аккумулятора.
  • Программа защиты от «вредоносного» напряжения на выходе.
  • Защитные выключения при разряде аккумулятора, несоответствии зарядного устройства, перегрузке и паузе генерации более 10 минут.

  Рекомендуемое сопряжение. Для акустического трассопоиска рекомендуется многофункциональный поисковый приёмник АП-027М (ТЕХНОАС) с акустическим датчиком АД-327. Генератор совместим с любым трассоискателем, работающим в диапазоне 0,2…10 кГц / 33 кГц.

• Комплектация

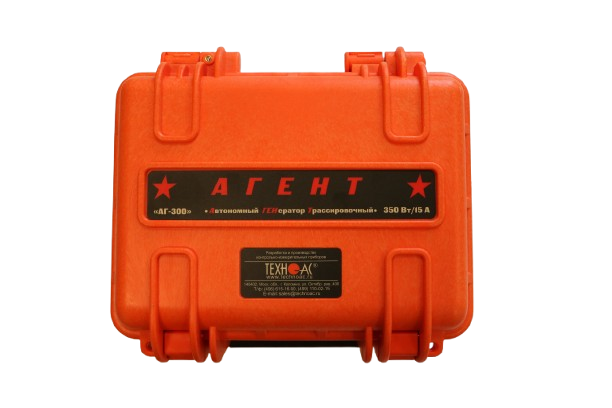

  • Генератор АГ-300 «АГЕНТ» в корпусе-кейсе.
  • Кабель выходной для контактного подключения к коммуникации и заземлению (зажимы «крокодил»).
  • Кабель питания для подключения к внешнему аккумулятору.
  • Устройство зарядное для питания и зарядки от сети 220 В.
  • Штырь заземления для обеспечения «возвратного» тока.
  • Контакт магнитный для удобства подключения зажима к металлическому трубопроводу.
  • Кабель заземления для подключения коммуникации к штырю на удалённом от генератора конце.
  • Антенна индукционная передающая для бесконтактного наведения сигнала 8192 Гц.

  Дополнительное оборудование (по отдельному заказу).

  • Клещи индукционные передающие для эффективного наведения сигнала «2F» на выделенную коммуникацию.
  • Ударный механизм «УМ» для производства ударов по трубе при акустическом трассопоиске.

  Дополнительная комплектация генератора АГ-107.

  • Индукционная антенна ИЭМ-301.5.
