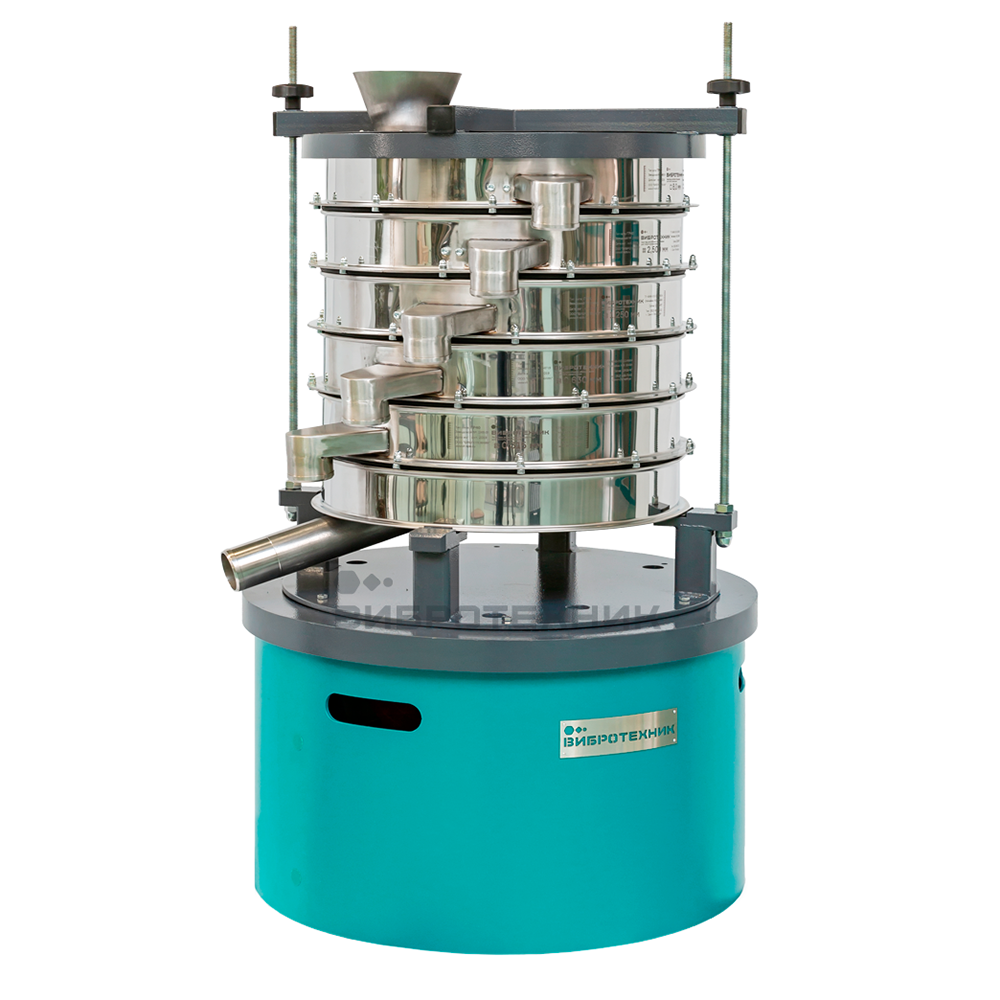

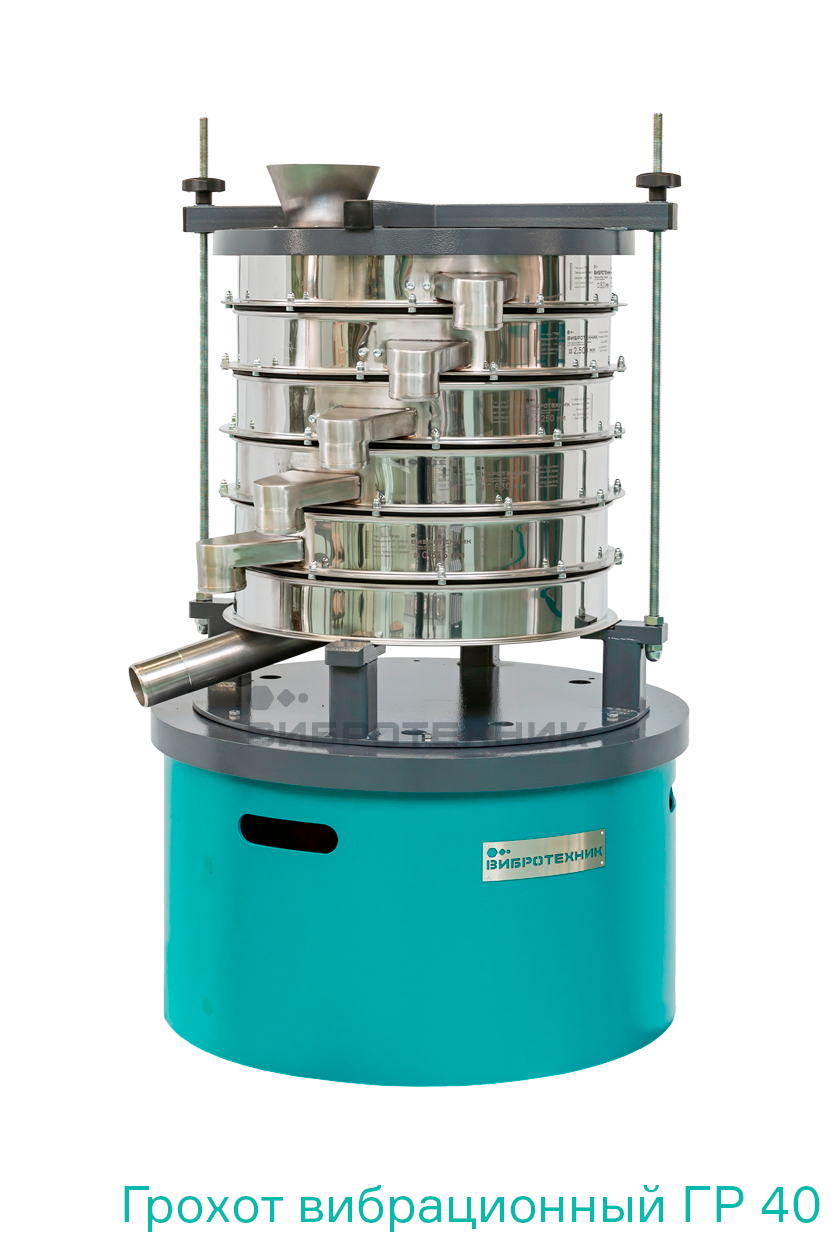

Грохот вибрационный ГР 40

В наличии

Вибрационный грохот предназначен для рассева материалов на фракции с помощью сит с сеткой или перфорированным полотном. На вибропривод можно установить до 10 сит, что позволяет разделить пробу на 11 классов крупности.

Задать вопрос
Поделиться

Технические характеристики

Диаметр, мм	400
Количество	10
Размер ячеек сетки	0,315-5,0
Размер отверстия, мм	0,8-5,0
Максимальная крупность частиц	7
Тип	ВП 50
Частота	1500
Амплитуда колебаний	1,0-3,0*
Напряжение, В	220, 380

Описание

В состав грохота входят вибропривод и просеивающая часть, состоящая из комплекта сит, поддона и крышки, а также устройства крепления сит (УКС).

Устройство виброприводов описано в соответствующих разделах страниц сайта.

Просеивающая часть устанавливается на платформу вибропривода и фиксируется на ней с помощью устройства крепления сит. Сита ГР 40 состоят из верхней и нижней обечаек, между которыми закреплены просеивающие элементы, выполненные из металлотканой сетки или перфорированного листа.

Для разгрузки надрешетного продукта в обечайке сита предусмотрено окно, а с ее наружной стороны закреплен разгрузочный патрубок. Для направления потока материала в окно внутри сита смонтирован отбойник.

Принцип работы. Рассев материала выполняется с помощью одного или нескольких сит грохота, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются условиями технологической задачи.

Для повышения производительности рассева колонна сит грохота может быть укомплектована промежуточными поддонами для установки нескольких комплектов сит в одной колонне.

Подлежащий просеиванию материал подается через воронку, патрубок или мембрану крышки на верхнее сито грохота. Комплект сит грохота с крышкой устанавливается в поддон, после чего ему сообщаются колебания с использованием вибропривода ВП 50. Использование вибропривода позволяет повысить производительность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита просыпаются через нее и попадают на следующее сито, где цикл повторяется. Частицы размером более отверстий перемещаются по поверхности просеивающего элемента и за счет отбойника попадают в патрубок и разгружаются с сита в приемные емкости. В результате материал распределяется в приемных емкостях в соответствии с фракционным составом.
Документы
Видео
Применение
Отрасли применения.
- Горнодобывающая
- Металлургическая
- Пищевая
- Строительная
- Химическая
- Фармацевтическая
Примеры применения. Алмазы, ферросплавы, руда, металлические порошки, уголь, стекло, керамика, полимеры, торф, злаки, кофе.
Особенности
Эффективный рассев. Платформа вибропривода совершает высокочастотные возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности — от центра к периферии сита.

Рассев на 11 классов крупности. Установка на вибропривод до 10 сит позволяет разделить пробу на 11 классов крупности.

Низкий уровень шума. Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов, обеспечивают плотность сборки колонны сит и удобство ее разборки.

Удобство работы. На платформе вибропривода предусмотрена опора для установки комплекта сит. Для перемещения анализатора в корпусе вибропривода предусмотрены две ручки.

Непрерывный рассев. Применение сит грохота с разгрузочными патрубками и отбойниками обеспечивает непрерывный рассев материала и его разгрузку во внешние приемные емкости.

Комплектация крышками.
- С воронкой — для загрузки материалов вручную;
- С патрубком — для подсоединения питателя;
- С мембраной — для подсоединения гибких шлангов.
Комплектация пультом управления. Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:
- автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
- защиту оператора от поражения током;
- защиту электродвигателя от перегрузки.
Возможна поставка пульта управления с таймером.
Комплектация
Базовый комплект поставки:
- Вибропривод грохота с пятью ситами с латунной сеткой;
- Пульт управления грохота;
- Комплект деталей для транспортного положения;
- Устройство крепления сит грохота;
- Крышка с мембраной;
- Поддон с опорой;
- Стойка напольная (для МПУ, СМПУ);
- Тара и упаковка.
