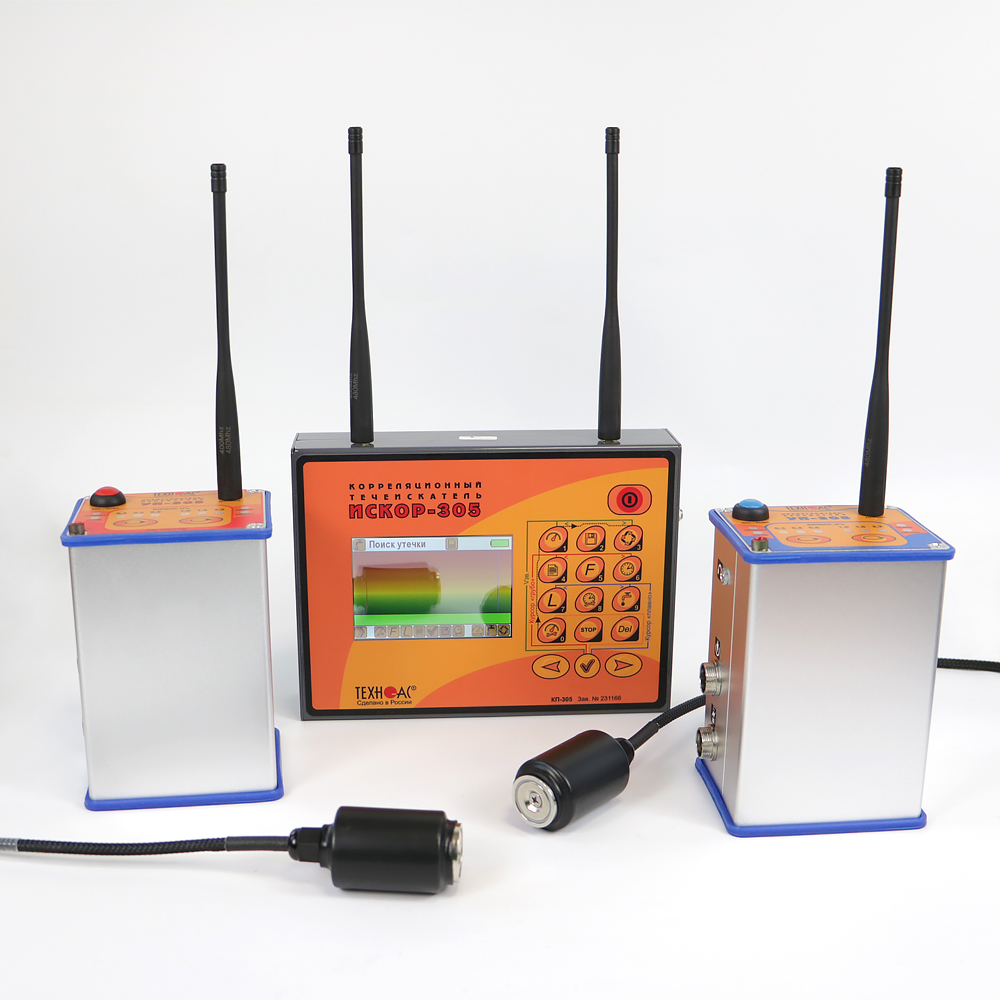

Искор-3.27.105Д — корреляционный течеискатель

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Элементы питания	4 элемента тип «С», 4…7 В, 7…15 В, 8 щелочных («alkaline») элементов 1,5 В «тип С», внешний аккумулятор (Power Bank — опция), встроенные Li-Ion аккумуляторы
  Время непрерывной работы	≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт), 20 часов, не менее 20 часов, не менее 6, не менее 8
  Длина диагностируемого участка трубопровода, м	от 10 до 1000
  Диаметр трубопровода, мм	от 25 до 1700
  Давление в трубопроводе, атм	не менее 1,5
  Точность определения утечки (от 10 до 250 м), см	не более ±5
  Точность определения утечки (от 250 до 500 м), см	не более ±10
  Точность определения утечки (от 500 до 1000 м), см	не более ±15
  Время построения корреляционной функции (от 500 до 1000 м), мин	не более 4,5
  Фильтр нижних частот, кГц	1,0; 1,5; 2,2
  Фильтр верхних частот, кГц	0,3; 0,4; 0,5
  Цифровой фильтр, Гц	от 65 до 4500
  Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м	не менее 500
  Дисплей	графический, TFT, 320х480 точек
  Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час	не более 6
  Средняя наработка на отказ, час	не менее 2000
  Класс защиты акустического датчика АДК-305	IP65
  Класс защиты предусилителя-передатчика УП-305	IP51
  Класс защиты корреляционного приемника КП-305, источника питания, зарядного устройства	IP42
  Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
  Диапазон частот «Широкая полоса»	0,04…8 кГц
  Частота фильтра в режиме «Зонд»	512 Гц
  Диапазон частот «Радио»	8…40 кГц
  Динамический диапазон входных сигналов	120 дБ
  Количество встроенных датчиков	4
  Максимальная чувствительность	5 мкА на расстоянии 1 м
  Объем памяти модуля GPS	2300 «точек»
  Точность определения глубины залегания	±5%
  Измерение тока принимаемого сигнала	0,01…9,99 А
  Точность определения оси коммуникации, в % от глубины залегания	±5%
  Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
  Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
  Степень защиты корпуса трассопоискового приемника АП-019.3	IP54
  Диапазон эксплуатационных температур трассопоискового приемника АП-027М	-20…+50ºС
  Класс защиты трассопоискового приемника АП-027М	IP54
  Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
  Длительность посылки	0,12 сек.
  Частота следования посылок	1 Гц
  Выходной ток генератора АГ-105 при ручном повышении	5 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»; 3 А при частоте 32768 Гц «33»
  Выходной ток генератора АГ-105 для автоматического согласования	0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; 0,1 А при частотах 8192 Гц «8.2» / 32768 Гц «33»
  Максимальное выходное напряжение генератора АГ-105	32 В в двухчастотном режиме модуляции «2F»; 40 В в других режимах
  Максимальная выходная мощность генератора АГ-105	20 Вт при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»; 6 Вт при частоте 32768 Гц «33»
  КПД выходного усилителя мощности	до 85%
  Допустимый диапазон температур окружающей среды при эксплуатации генератора АГ-105	-30…+60ºС
  Степень защиты корпуса генератора АГ-105	IP65 (при закрытой крышке корпуса — кейса)
  Частота резонанса электромагнитного датчика EMD-257	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц

• Описание

  Выполняемые функции корреляционным течеискателем Искор-3.27.105Д.

  • Поиск места разгерметизации трубопроводов и несанкционированных врезок корреляционным и акустическим методами.
  • Поиск и трассировка подземных коммуникаций: трубопроводов и кабельных линий.
  • Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
  • Сохранение координат для нанесения на карту.
  • Диагностика запорной арматуры.
  • Поиск мест повреждения кабелей индукционным и акустическим методами, совместно с генератором высоковольтных импульсов.

  Корреляционный течеискатель с двумя радиоканалами.

• Особенности

  • Наличие двух радиоканалов.
  • Высокая помехозащищенность, регулируемый фильтр.
  • Оперативность и скорость расчетов.
  • Ударозащищенные водонепроницаемые датчики.
  • Малые габариты и вес.
  • Высокая точность определения мест разгерметизации, удобство в эксплуатации.
  • Визуальная индикация утечки по графику корреляционной функции.
  • Обнаружение подземных коммуникаций в пассивном режиме («ШП», 50 и 100 Гц).
  • Трассировка подземных коммуникаций в активном режиме от генератора.
  • Уточнение места утечки акустическим методом в режиме «График».

• Применение

  • Определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, если транспортируемая среда находится под давлением.
  • Трассировка подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
  • Сохранение координат встроенным модулем GPS/ГЛОНАСС с последующим нанесением трассы коммуникации на карту.
  • Уточнение места утечки акустическим течеискателем.
  • Диагностика запорной арматуры.
  • Создание информационной базы данных состояния трубопроводов и результатов их диагностики.
  • Для систем водоснабжения и теплосетей, распределительных и магистральных, выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

  Рекомендуемые области применения.

  • Теплосети.
  • Водоканал.
  • ЖКХ.
  • Продуктопроводы.

• Комплектация

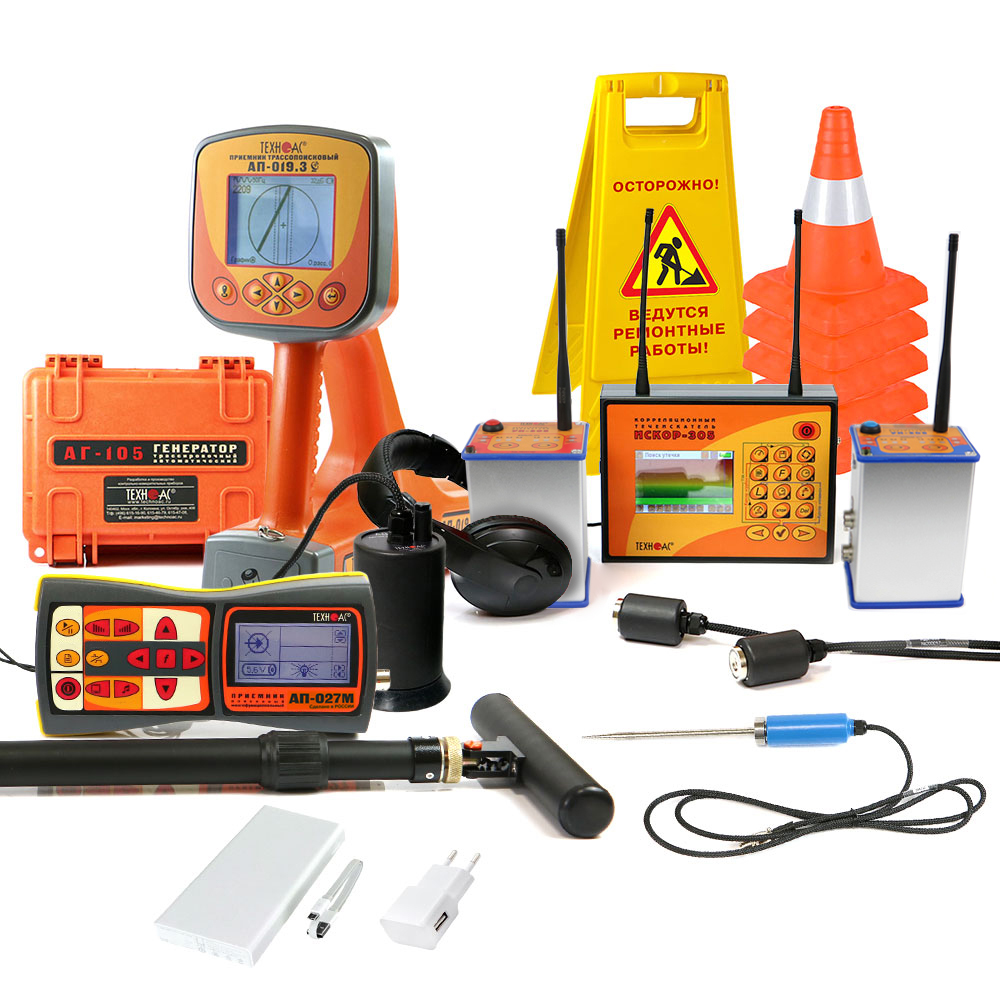

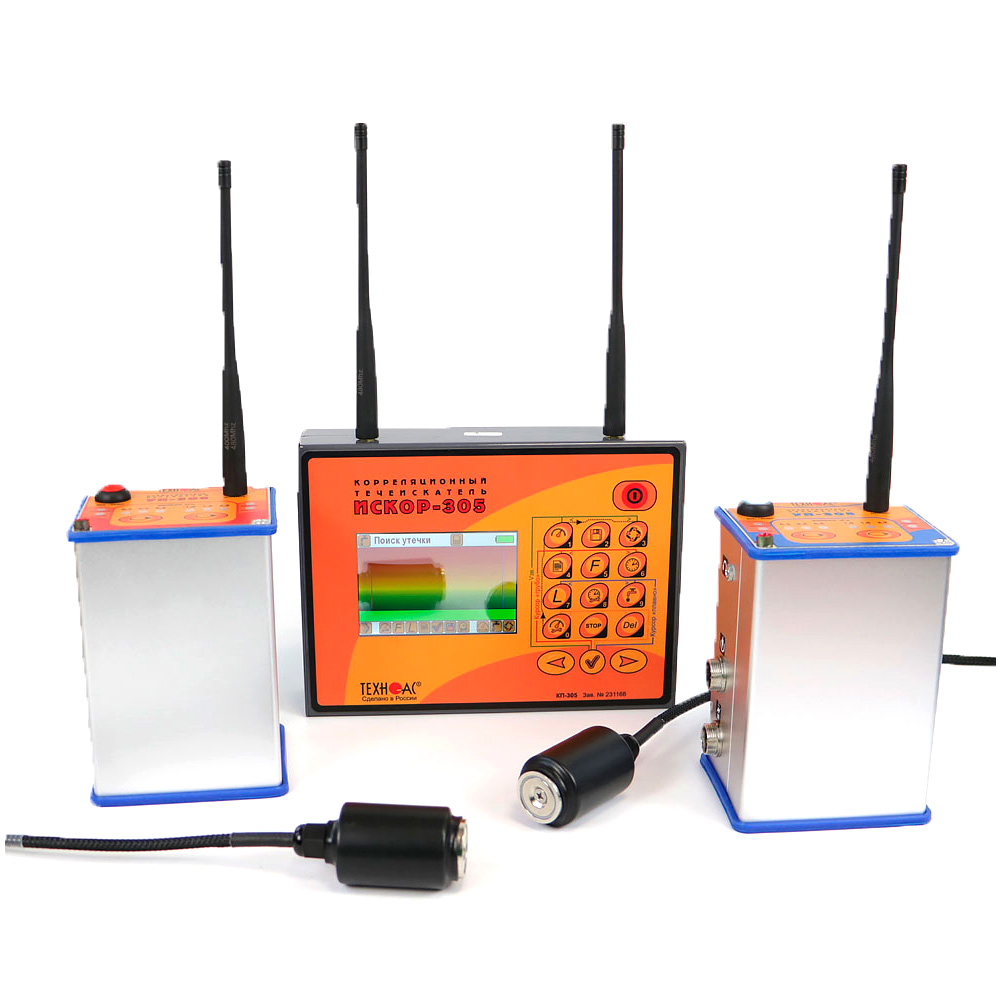

  • Корреляционный приемник КП-305 — 1 шт.
  • Предусилитель-передатчик УП-305К — 1 шт.
  • Предусилитель-передатчик УП-305C — 1 шт.
  • Акустический датчик АДК-305 — 2 шт.
  • Антенна И305 — 4 шт.
  • Зарядное устройство И305.02.010 — 1 шт.
  • Источник питания И305.02.020 — 1 шт.
  • SD-карта (8 Гб) — 1 шт.
  • Картридер USB2.0 SD/MicroSD — 1 шт.
  • Наушники с регулировкой громкости — 1 шт.
  • Наушники — 1 шт.

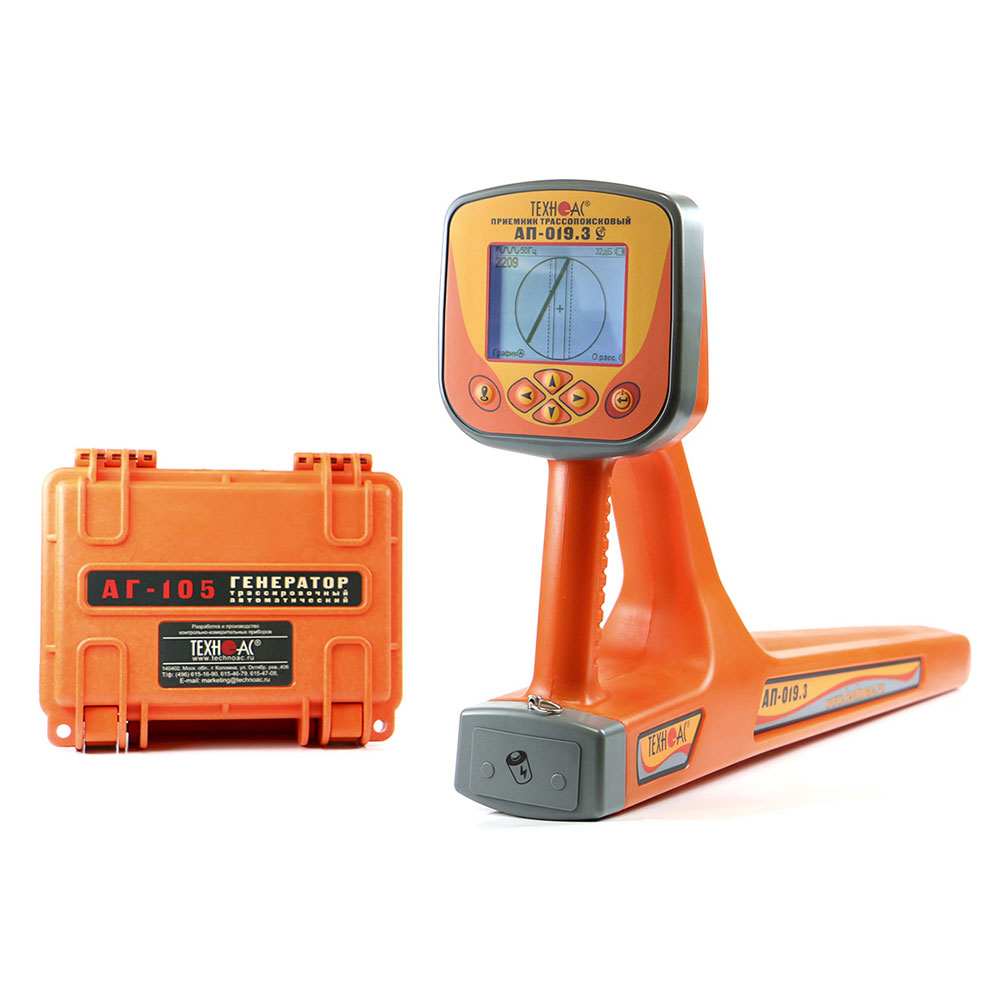

  • Генератор трассировочный АГ-105 — 1 шт.
  • Трассопоисковый приемник АП-019.3 — 1 шт.

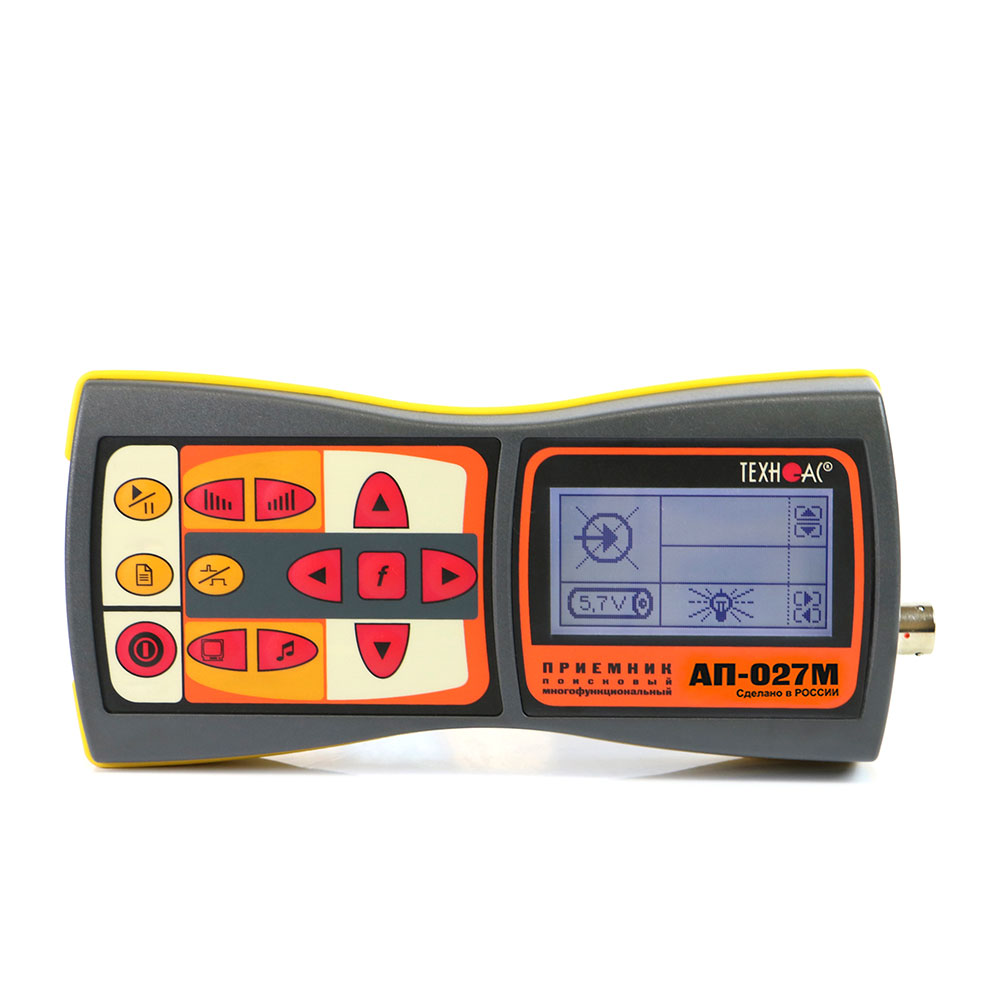

  • Трассопоисковый приемник АП-027M — 1 шт.

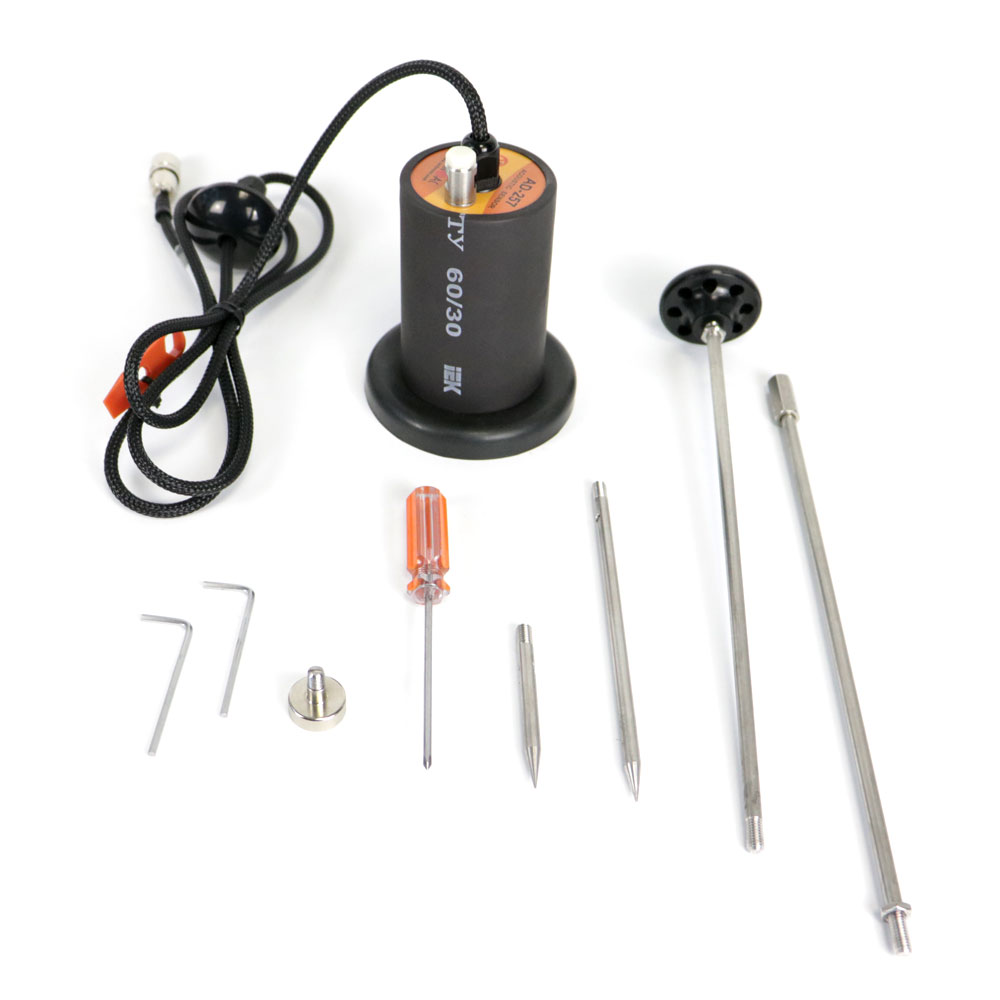

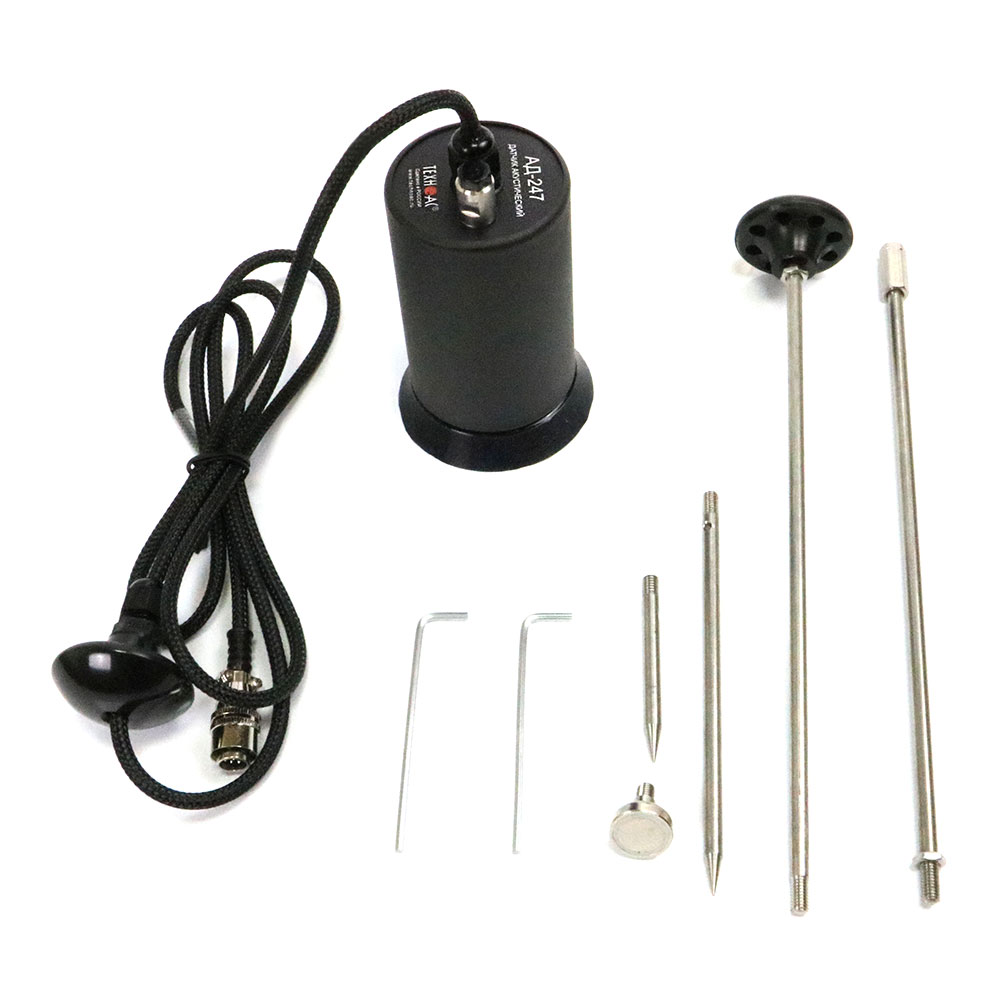

  • Комплект акустического датчика AD-257 — 1 шт.

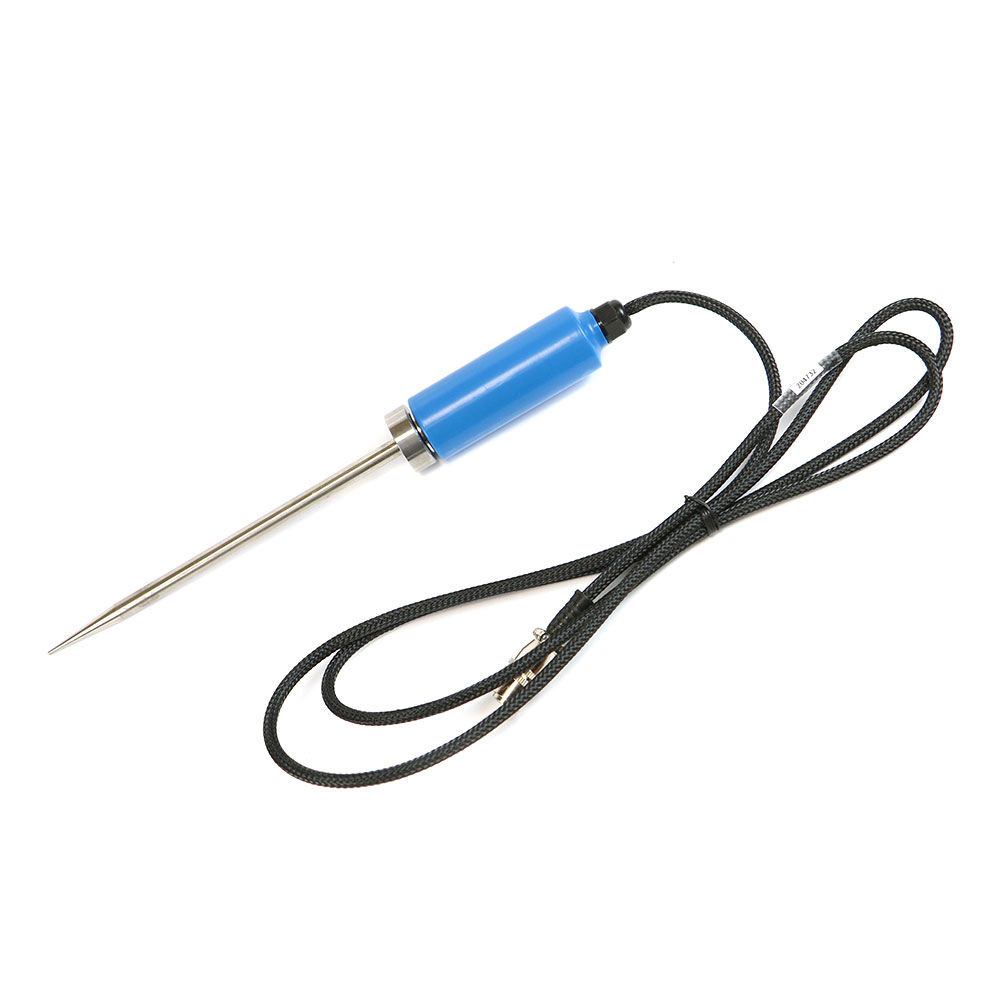

  • Акустический датчик малогабаритный ADM-227 с функцией магнитного датчика — 1 шт.

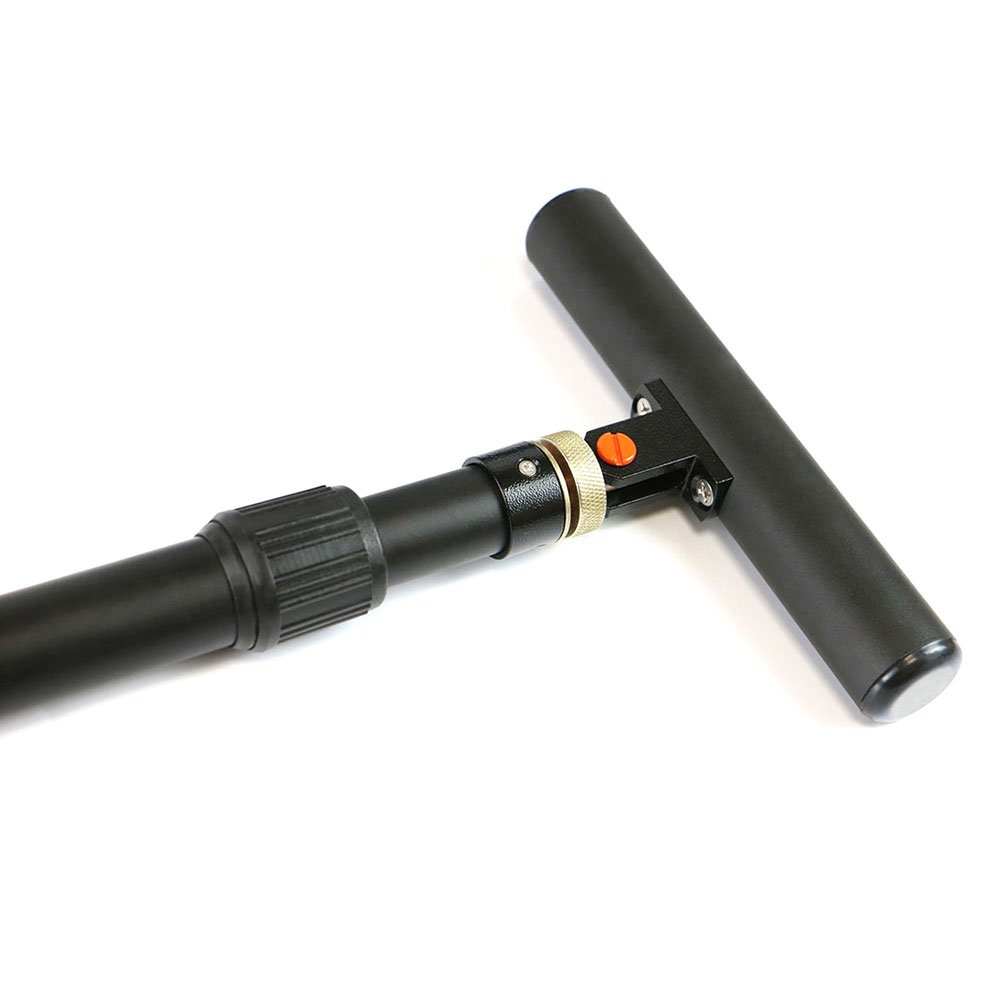

  • Датчик электромагнитный EMD-247 — 1 шт.
  • Батарейка типоразмер R14 алкалиновая — 12 шт.
  • Батарейка типоразмер AA алкалиновая — 4 шт.
  • Кабель USB 2,0 AM-mini USB 1 м — 1 шт.
  • Кабель АГ105.02.020 — 1 шт.
  • Кабель АГ120.02.020 — 1 шт.
  • Кабель АГ120.02.050 — 1 шт.
  • Кабель AP027.02.030 — 1 шт.
  • Штырь АГ110.02.004 — 2 шт.
  • Колпачок изоляционный d=8 мм — 2 шт.
  • Контакт магнитный АГ120.02.090 — 2 шт.
  • Отвертка крестовая — 1 шт.
  • Power bank, 20 000 mAh — 1 шт.

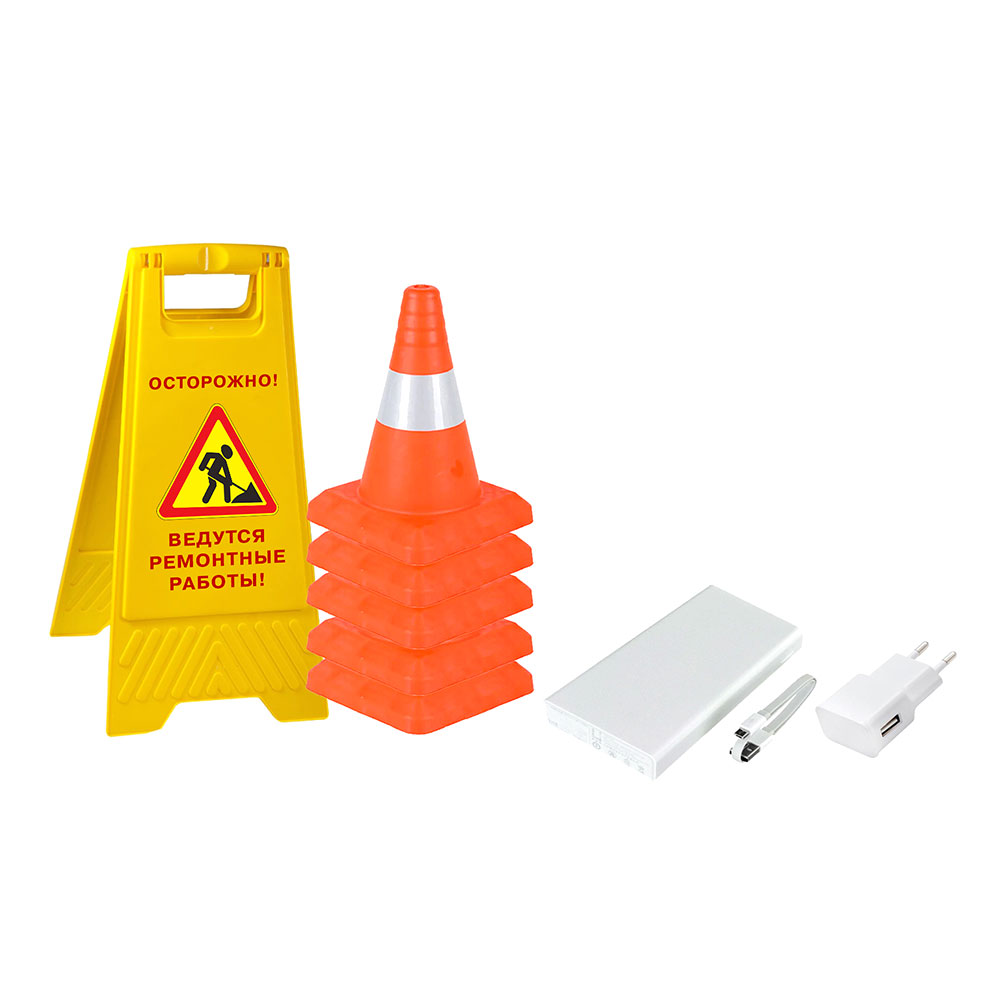

  • Конус дорожный, высота 30 см — 5 шт.
  • Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
  • Чехол 53212 (сумка для приемник АП-019) — 1 шт.
  • Чехол 53222 (сумка для комплекта) — 1 шт.
  • Чехол 53186 (сумка для EMD-257) — 1 шт.
  • Кейс И305.02.030 — 1 шт.
  • Руководство по эксплуатации — 4 шт.
