Атлет ТЭК-527АНЭ — кабеледефектоискатель

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Гарантия:	24 месяца

  Кабеледефектоискатель "Атлет ТЭК-527АНЭ" предназначен для поиска подземных трасс электрических кабелей и металлических подземных коммуникаций, а также определения глубины их залегания и поиска мест повреждений кабельных линий индукционным и акустическим методами.

  Рекомендуемые области применения

  • Электро- и теплоэнергетика.
  • Связь и т.д.

  Решаемые задачи

  Кабеледефектоискатель "Атлет ТЭК-527АНЭ" универсальный комплексный, многофункциональный прибор.

  В комплекте функционально объединены следующие возможности:

  • Пассивный трассопоиск с электромагнитным датчиком.
  • Активный трассопоиск с электромагнитным датчиком и генератором.
  • Индуктивный метод поиска дефектов кабельных линий.
  • Акустический метод поиска дефектов кабельных линий (с использованием генератора высоковольтных импульсов).

• Комплектация

  №	Наименование	Количество
  1	Трассопоисковый приемник "АП-027"	1 шт.
  2	Генератор "ГП-500"	1 шт.
  3	Комплект акустического датчика "АД-247"	1 шт.
  4	Датчик электромагнитный "ЭМД-247"	1 шт.
  5	Головные телефоны	1 шт.
  6	Держатель для приемника АП-027.00.010	1 шт.
  7	Сумка для генератора "ГП-500" Чехол 53155	1 шт.
  8	Сумка для электромагнитного датчика "ЭМД-247" Чехол 53186	1 шт.
  9	Сумка для комплекта Чехол 53207	1 шт.
  10	Крестовая отвертка	1 шт.
  11	Батарейки для приемника (AA)	4 шт.
  12	Кабель для подключения внешнего аккумулятора AP027.02.030	1 шт.
  13	Руководство по эксплуатации. Паспорт	1 шт.

  Дополнительное оборудование

  • Датчик контроля качества изоляции "ДКИ-117"
  • Датчик определитель дефектов коммуникаций "ДОДК-117"
  • Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика
  • Накладная рамка "НР-117"
  • Малогабаритный электромагнитный датчик "МЭД-127"
  • Клещи индукционные "КИ-110/50"
  • Клещи индукционные "КИ-110/100"
  • Клещи индукционные "КИ-110/125"
  • Комплект внешнего аккумулятора для приемника "АП-027"
  • Комплект аккумуляторов и зарядное устройство для приемника "АП-027"

  Технические характеристики

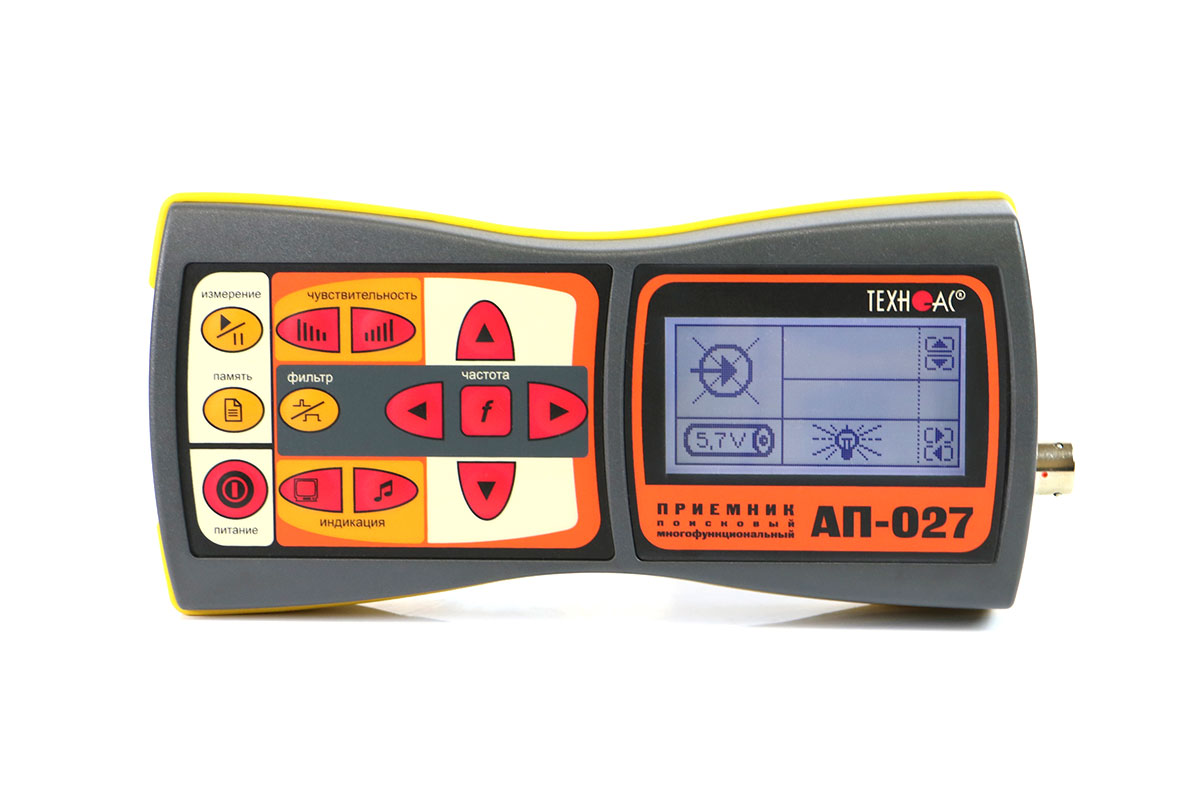

  Приемник "АП-027"

  Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
  Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
  Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
  Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
  «Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
  Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
  Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
  Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
  	Головные телефоны -синтезированный звук ЧМ.	-
  	Встроенный излучатель - синтезированный звук ЧМ.
  Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
  Время непрерывной работы, не менее	20 часов
  Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
  Класс защиты от внешних воздействий	IP54
  Габаритные размеры электронного блока	220*102*42 мм
  Масса электронного блока, не более	0,46 кг

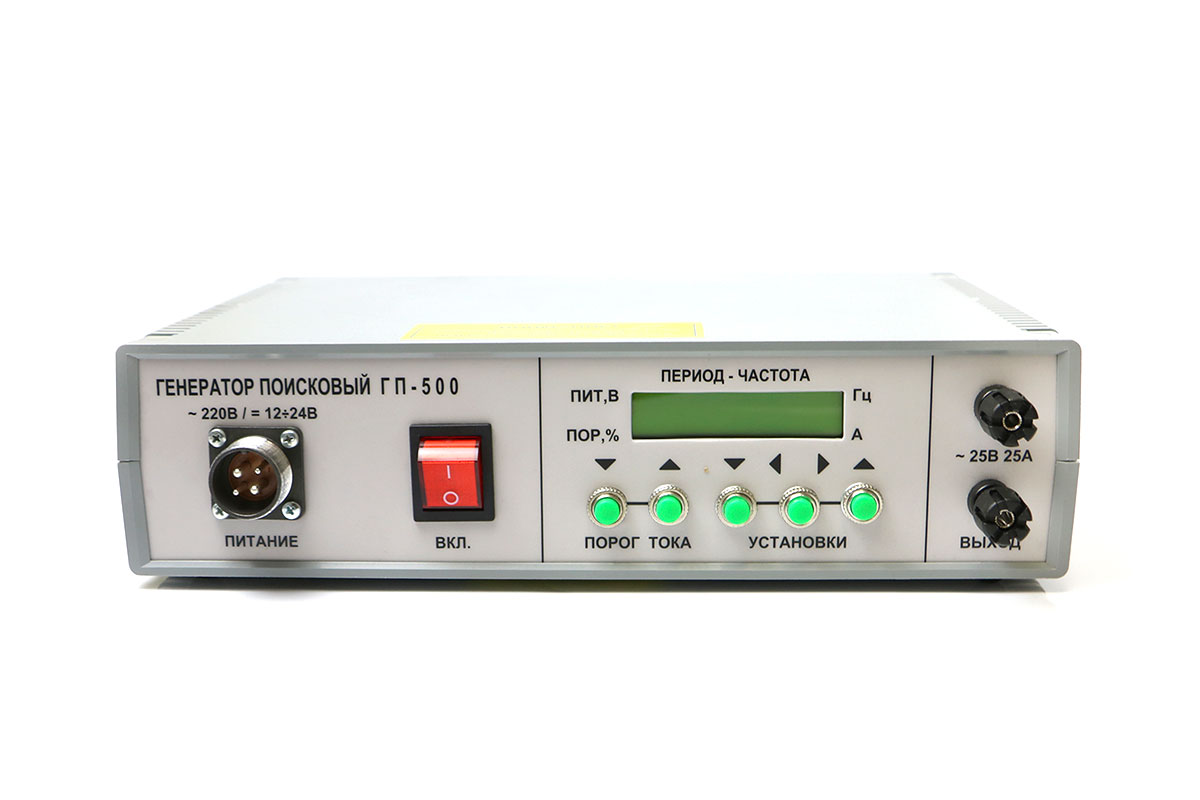

  Генератор "ГП-500"

  Параметр	Значение
  Питание генератора: - сеть переменного тока напряжением, В - частота сети, Гц - источник постоянного тока с уровнем пульсаций на выходе при максимальной мощности не более 10%.с напряжением, В	220±20 50-60 от 12 до 30
  Действующее значение выходного напряжения генератора при питании от сети 220 В на нагрузке 10 Ом составляет, В, не менее	25
  Действующее значение выходного тока генератора на частотах от 1000 при питании от сети переменного тока на омической нагрузке не более 1 Ом составляет, А, не менее	25
  Уровень максимального тока в нагрузке устанавливается вручную с шагом перестройки 10%	от 0 до 100%
  Частота первой гармоники выходного тока генератора устанавливается от 100 Гц до 10 кГц с шагом, Гц	10
  Генератор работает в режиме непрерывной генерации (для получения максимальной мощности) или в режиме с модуляцией сигнала основной частоты импульсами модулирующей частоты с периодом, сек.	от 0,5 до 2,0
  Шаг перестройки периода модуляции составляет, сек.	0,1
  Общий КПД генератора при номинальной выходной мощности при питании от сети 220 В.составляет не менее	80%
  Генератор сохраняет работоспособность при температуре окружающего воздуха, °С, и относительной влажности при 20 °С	от -20 до +40 90%
  Габаритные размеры корпуса генератора, мм, не более	80х220х300
  Масса генератора, кг, не более	3

  Электромагнитный датчик "ЭМД-247"

  Параметр	Значение
  Тип преобразователя	резонансная ферритовая магнитная антенна
  Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
  Тип питания	от приемника
  Коммутация резонанса	принудительная (управляется приемником)

  Датчик акустический "АД-247"

  Параметр	Значение
  Габаритные размеры прибора, не более, мм	60х130
  Масса, не более, кг	0,95
