Комбинированный приёмник давления модифицированный КПДМ-1

В наличии

КПДМ-1 — цифровой переносной прибор для измерения динамического и статического давления, а также скорости воздушных и газовых потоков.

Прибор оснащён пневмометрической трубкой Пито-Прандтля, автоматически устанавливает ноль и отображает результат через 1,5 секунды. Опциональный датчик позволяет измерять температуру потоков.

Задать вопрос
Поделиться

Технические характеристики

Диапазон измерения разности давлений (динамических и статических)	-400 … +400 мм вод. ст.
Погрешность при измерении разности давлений	5%
Диапазон измерений скорости воздушного потока	0,4 … 70,0 м/с
Погрешность при измерении скорости воздушного потока	5%
Диапазон измерения температуры воздушного потока	0 … 300 °C
Погрешность при измерении температуры воздушного потока	±(1+0,02*t) °C
Диапазон измерения температуры	от -50°С до +500°С
Чувствительность прибора	0,01 мм.вод.ст.
Время получения измеренного значения	1,5 секунды
Интервал между измерениями	1,5 секунды
Диапазон измерения скорости газовых потоков	0,4 м/с – 70 м/с

Описание

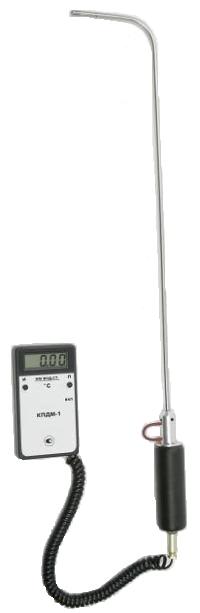

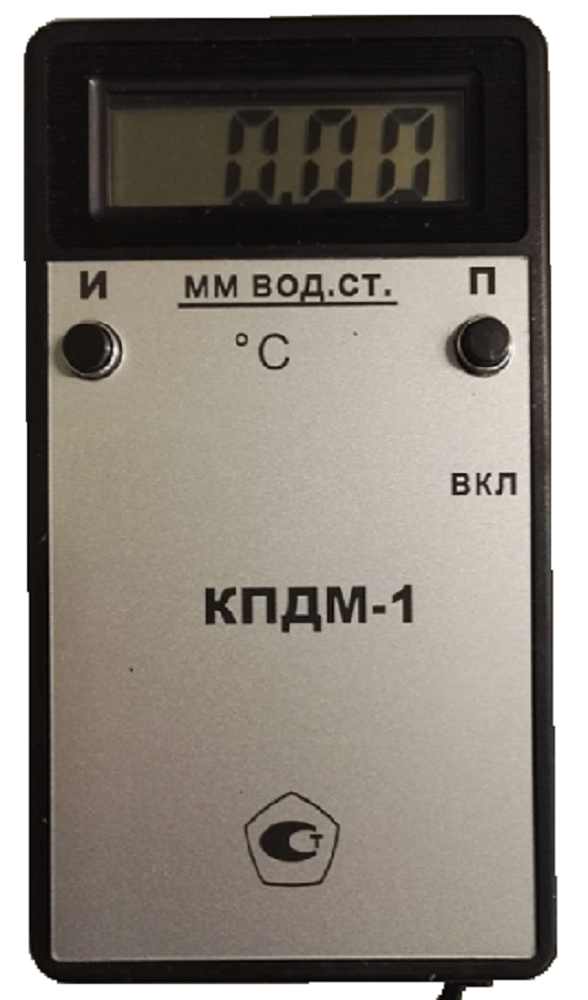

КПДМ-1 – цифровой переносной прибор; состоит из датчика и блока управления, соединенных между собой гибким кабелем длиной 1,5 м.

Датчик прибора – это пневмометрическая трубка типа Пито-Прандтля диаметром 6 мм, которая жестко соединена пневмоканалами с микроманометром. Такая конструкция позволяет избавиться от применения резиновых шлангов и от толчков пневмосигнала при перемещении этих шлангов. Микроманометр выполняет также функцию ручки, с помощью которой датчик удерживается в необходимом положении.

Нет необходимости в сложной подготовке к измерению: соединении шлангами трубки и микроманометра, установке «0» микроманометра и обеспечении неподвижности шлангов при малых скоростях измеряемых потоков.
- включите прибор;
- выберите режим измерения: динамическое или статическое давление;
- поместите верхний конец датчика в поток воздуха или газа;
- нажмите кнопку «И»;
- через 1,5 секунды на дисплее появится измеренное значение.
Исключена процедура начальной установки «нуля» — прибор сделает это автоматически во время проведения измерения.

Преимущество трубки Пито-Прандтля – механическая прочность и возможность использования в потоках воздуха с высокой температурой до 500 °C, высокой скоростью 80 м/с и запыленностью.

У трубки Пито есть недостаток – проводить измерения при скоростях потока ниже 4 м/с не рекомендуется из-за снижения точности замеров. В КПДМ-1 этот недостаток исключен. Высокая чувствительность прибора достигается за счет конструкции и специального алгоритма обработки пневмосигнала.

Возможно получить результат усреднения серии замеров. При нажатии и удержании кнопки «И» измерения производятся последовательно с интервалом 1,5 секунды, при отпускании кнопки на дисплее появляется информация, соответствующая среднему значению перепада давления воздуха или газа за время удержания кнопки.

Имеется встроенная функция расчета скорости газовых потоков по величине динамического давления – анемометр у Вас в руках.

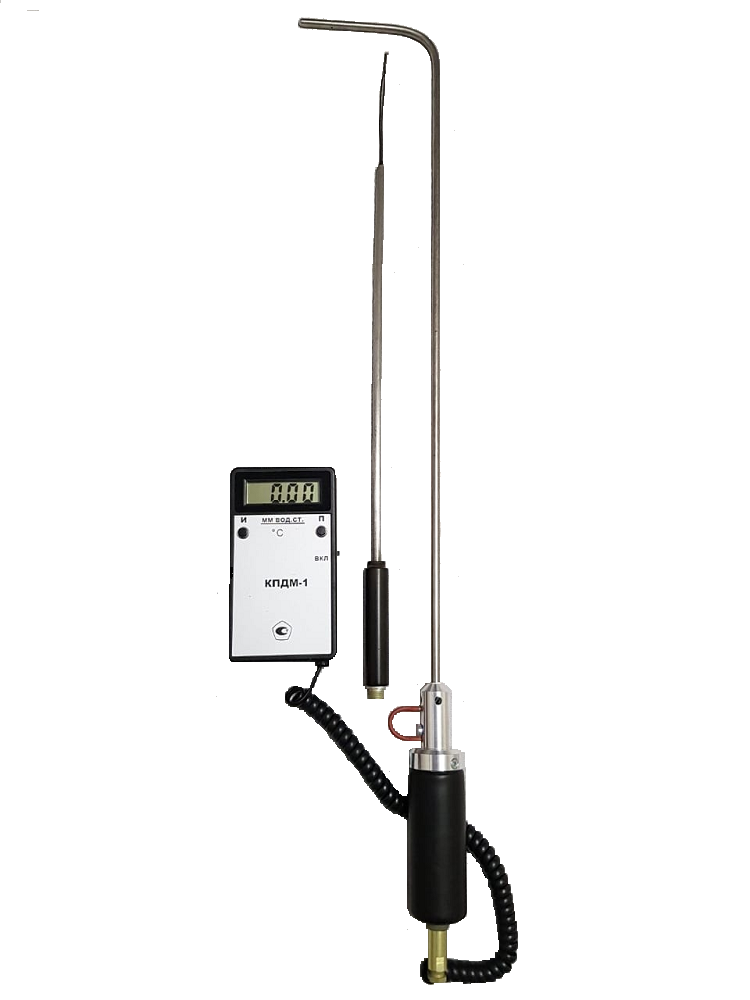

КПДМ-1 может комплектоваться датчиком температуры, который при необходимости подключается к прибору вместо основного датчика. Тип датчика определяется автоматически.

Процедура измерения температуры газовых потоков:
- подключить датчик температуры;
- поместить датчик температуры в поток газа;
- дождаться установившихся значений на дисплее прибора.
