Комплект (набор) для визуально-оптического контроля ВИК

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Стандарт	РД 03-606-03
  Госреестр	Нет
  Калибровка	да
  Диапазон толщин	0.1-1.0
  Страна производства	Россия
  Температура окружающей среды	от -20 до +50 °С
  Относительная влажность, не более	98%
  Атмосферное давление	от 96 до 104 кПа
  Диапазон штангенциркуля	0-125 мм
  Цена деления штангенциркуля	0,1 мм
  Диапазон линеек	0-150 и 0-300 мм
  Цена деления линеек	1 мм
  Диапазон рулетки	0-5000 мм
  Цена деления рулетки	1 мм
  Мощность фонаря	0,5 Вт
  Питание фонаря	3 батарейки типа ААА
  Увеличение луп	3х и 5х
  Увеличение измерительной лупы	8х
  Угол угольника	90°
  Класс точности угольника	II

• Описание

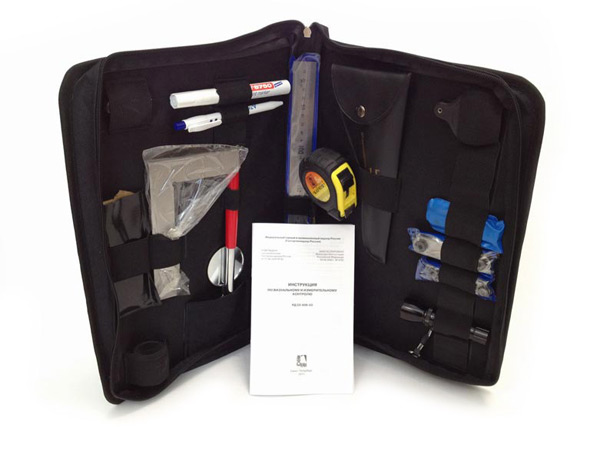

  Комплект (набор) для визуально-оптического контроля ВИК используется для проведения контроля материала (конструкций, изделий, полуфабрикатов, заготовок) и подготовки его к сварке, качества сборных и сварных соединений, наплавок по РД 03-606-03. В комплект входит основной необходимый инструментарий для проведения такого контроля: штангенциркуль, угольник, рулетка, линейки, лупы, шаблоны и щупы различных типов, инспекционное зеркало, фонарь, маркер, мел, блокнот и карандаш. Набор можно дополнить исходя из пожеланий заказчика. Поставляется со свидетельством о калибровке в компактной сумке с кармашками и плечевым ремнем.

  С 1 января 2021 г. инструкция по визуальному и измерительному контролю РД 03-606-03 как обязательная утратила силу. В соответствии с письмом Федеральной службы по экологическому, технологическому и атомному надзору от 01.02.2021 г. «О требованиях к ВИК» инструкция может применяться в качестве рекомендательного документа.

  Назначение. Визуальный и измерительный контроль материала, сборных конструкций и сварочных соединений.

  Описание и предназначение инструмента.

  Инструмент	Описание
  Штангенциркуль ШЦ-1-125-0,1 с глубиномером	Диапазон 0-125 мм, I класс точности. Цена деления — 0,1 мм. Контроль внутренних и наружных размеров, глубины пазов и отверстий.
  Линейки металлические Л-150 и Л-300	Диапазон 0-150 и 0-300 мм. Цена деления — 1 мм. Контроль наружных размеров.
  Рулетка 5 м	Диапазон 0-5000 мм. Цена деления — 1 мм. Контроль наружных размеров. Металлическая рулетка с обрезиненным корпусом, фиксатором и возвратным механизмом.
  Зеркало поворотное инспекционное	Диаметр 32 или 50 мм. Телескопическая поворотная конструкция, длина 170-490 мм. Для визуального осмотра труднодоступных мест.
  Фонарь	Мощность 0,5 Вт, питается от 3 батареек типа ААА, входящих в комплект. Светодиодный фонарь для работы в условиях слабой освещенности.
  Маркер по металлу	Белого или красного цвета. Для маркировки объектов в процессе контроля.
  Мел термостойкий	Размер 100х10х10 мм. Для нанесения маркировки на нагретую поверхность.
  Лупы увеличительные	3х и 5х. Для осмотра мелких деталей.
  Лупа измерительная ЛИ-8х с подсветкой	8х, длина измерительной шкалы — 10 мм, цена деления — 0,1 мм. Для осмотра и измерений.
  Угольник поверочный 160х100 мм (90°)	Размеры 160х100 мм, угол — 90°, II класс точности. Для контроля и разметки прямых углов.
  Универсальные шаблоны сварщика УШС-2 и УШС-3	Для измерения контролируемых параметров труб, контроля качества сборки стыков труб и измерения параметров сварного шва.
  Набор щупов № 4	Толщина 0,1-1,0 мм. II класс точности. Контроль зазоров между плоскостями.
  Набор радиусных шаблонов №3	R 7-25 мм. Контроль наружного и внутреннего радиусов.

• Особенности

  • Соответствует РД 03-606-03
  • Набор необходимого инструментария
  • Свидетельство о калибровке в комплекте
  • Компактная сумка с кармашками и плечевым ремнем
  • Небольшой вес и размер

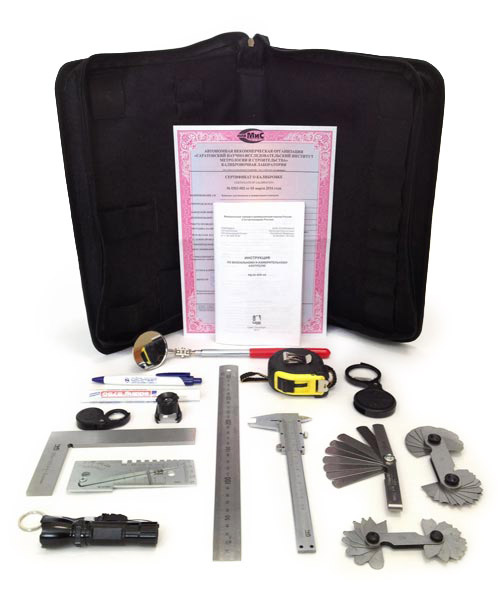

• Комплектация

  Стандартный комплект поставки.

  • Штангенциркуль ШЦ-1-125-0,1
  • Линейка металлическая Л-150
  • Линейка металлическая Л-300
  • Рулетка измерительная 5 м
  • Угольник поверочный 160х100 мм, 90°
  • Универсальный шаблон УШС-2
  • Универсальный шаблон сварщика УШС-3
  • Набор щупов №4
  • Набор радиусных шаблонов №3
  • Лупа измерительная ЛИ-8х
  • Лупа увеличительная 3х
  • Лупа увеличительная 5х
  • Фонарик карманный
  • Зеркало инспекционное
  • Маркер по металлу
  • Мел термостойкий
  • Блокнот
  • Карандаш
  • Паспорт
  • Свидетельство о калибровке
  • Сумка
