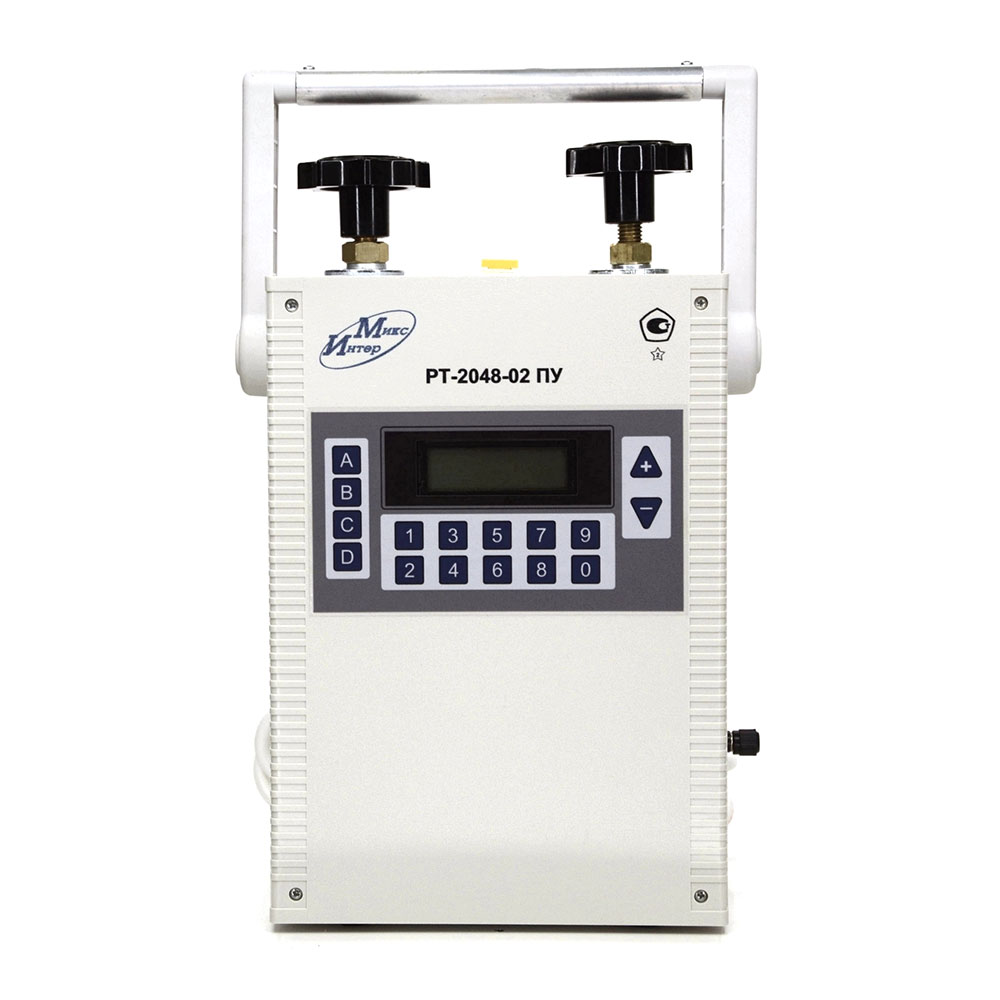

Комплект нагрузочный измерительный с регулятором тока РТ-2048-02

В наличии

Описание

Производитель: Россия

Номер реестра СИ: 67166-17

Гарантия: 12 месяцев

Комплект представляет собой переносной МОНОБЛОК: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-2), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный.

Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Назначение комплекта РТ-2048-02

Комплект нагрузочный измерительный с регулятором тока РТ-2048-02, ТУ 4224-001-46964690-2016 предназначен для испытания АВ.

Комплект может быть использован при погрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Комплектация

№	Наименование	Количество
1	Моноблок РТ-2048-02	1 шт.
2	Токопроводы сечением 70 мм2 длиной 1 м	2 шт.
3	Руководство по эксплуатации	1 шт.
4	Формуляр	1 шт.

Технические характеристики

Параметр	Значение
Диапазон измерения и регулирования силы тока	20...2000 A
Диапазон задания и измерения длительности протекания тока	0,02...600 с
Приведенная погрешность измерения силы испытательного тока, не более	±5%
Относительная погрешность измерения длтельности протекания испытательного тока и времени отключения АВ, не более	±5%
Напряжение питающей сети	220 или 380 В ± 10%
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 2000 А	46 A
Мощность потребляемая комплектом:
- в кратковременном режиме (I max = 2000 A), не более	18 кВА
- в длительном режиме (I max = 1000 A), не более	5,2 кВА
- в длительном режиме (I max = 300 A), не более	1,6 кВА
Габаритные размеры моноблока	280x195x160 мм
Масса моноблока	10 кг
