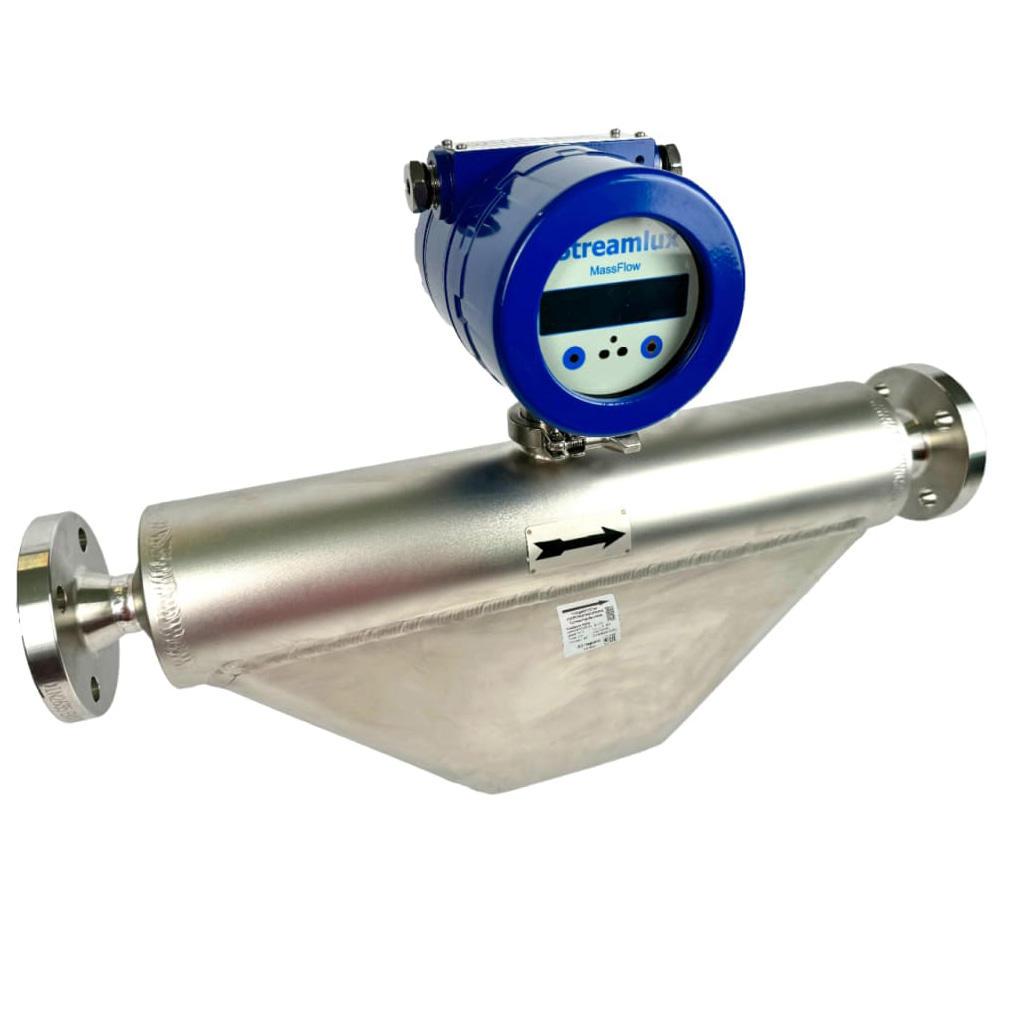

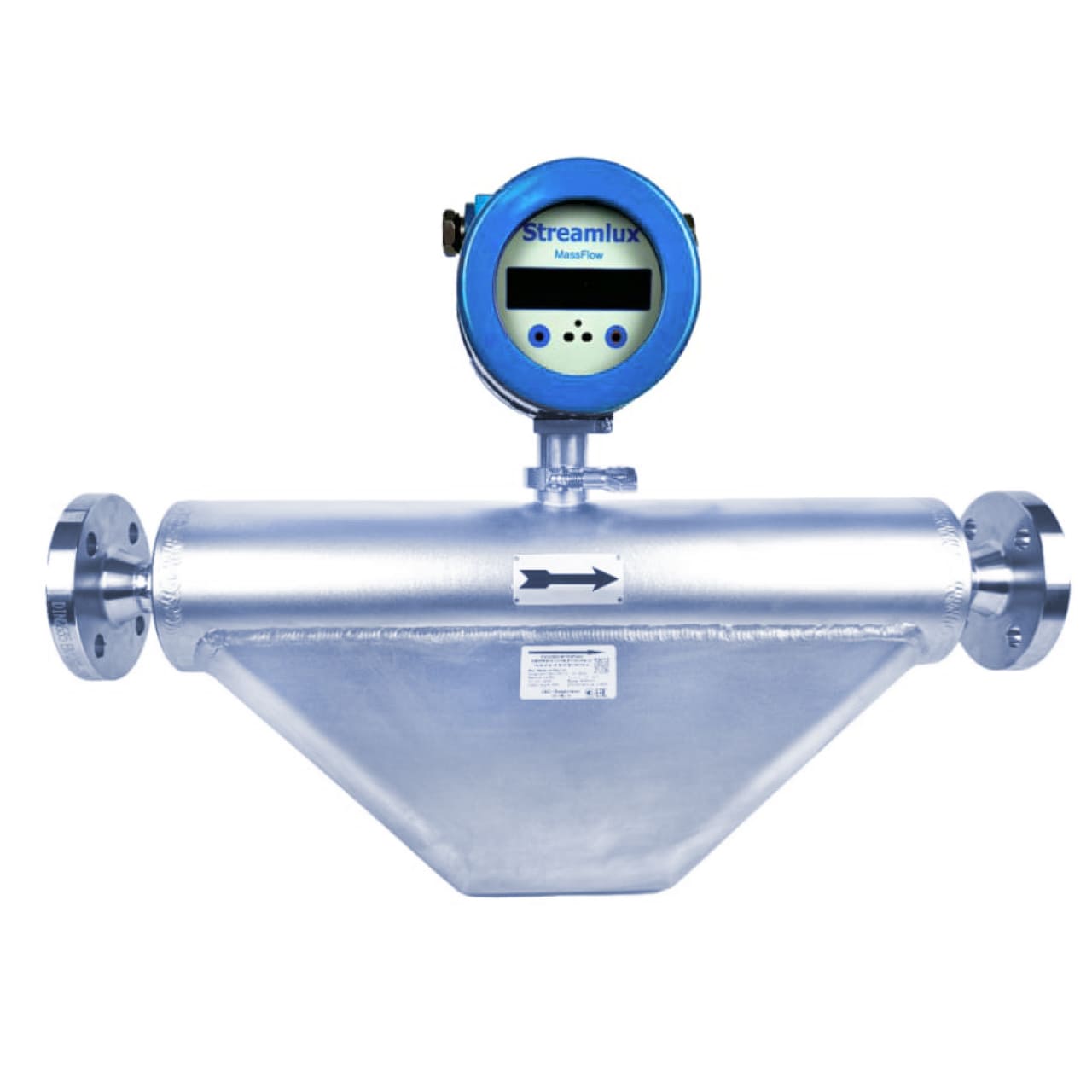

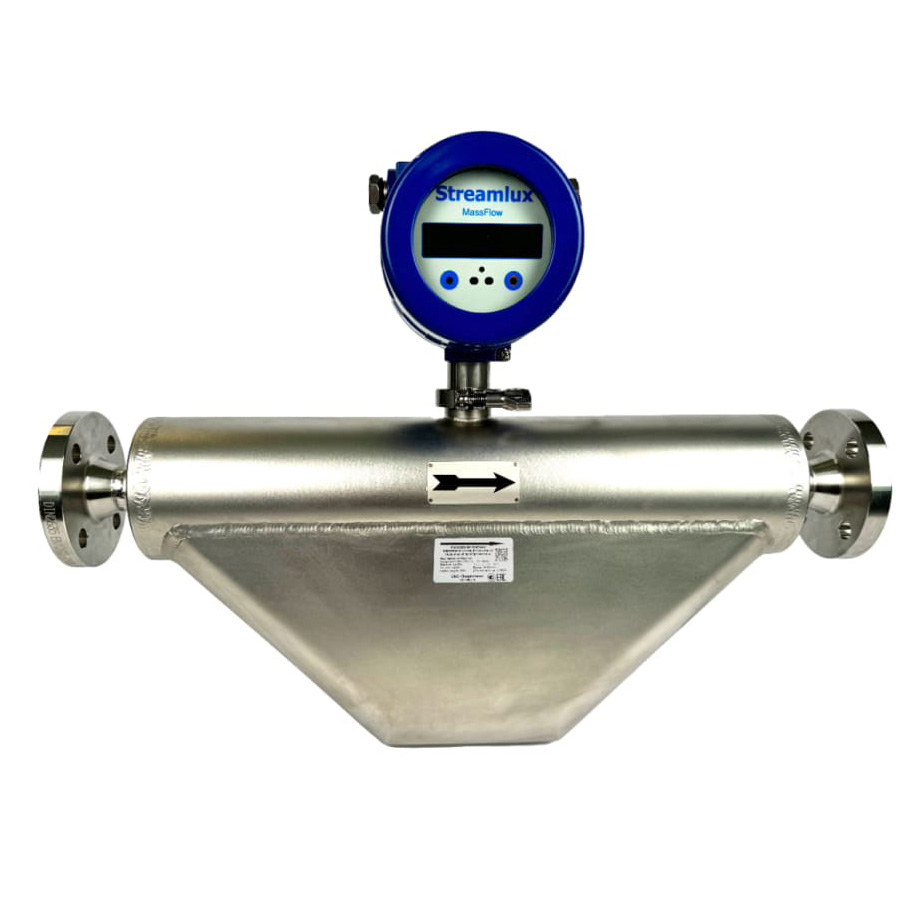

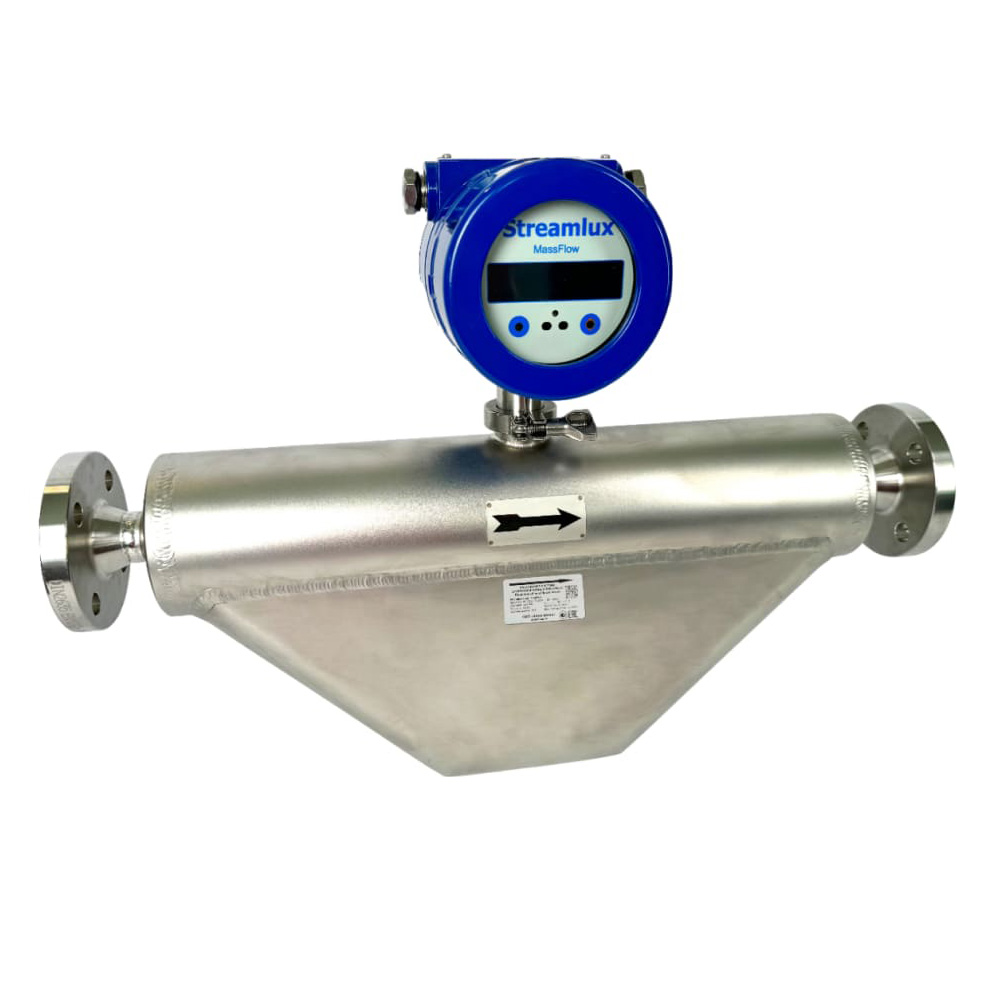

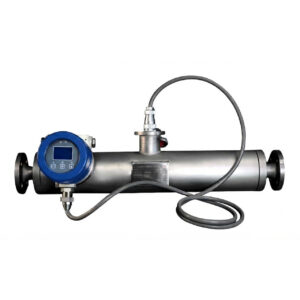

Кориолисовый расходомер Streamlux MassFlow V10

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	±0.1, ±0.2, 0.1
  Диаметр, мм	15 — 50 мм, DN15…DN50
  Максимальное допустимое давление	10, До 10 МПа
  Измеряемые вещества	Жидкость
  Диапазон температуры	-40…+60, -50 — +200°С, -50…+200
  Материал	Алюминий, Нержавеющая сталь 304, нержавеющая сталь 316L
  Диапазон измерения плотности	650 ~ 2000
  Степень защиты оболочки	IP67
  Напряжение, В	18…36/DC, 85-265/АС
  Выходные сигналы	RS485 (MODBUS), Импульсный / частотный, Токовый 4…20 мА
  Реестр СИ РФ	91938-24
  Реестр СИ Казахстана	KZ.02.03.02220-2024
  Повторяемость	0.1
  Измеряемые параметры	массовый расход, объемный расход, плотность
  Погрешность измерения плотности (жидкости) г/см3	±0.002
  Максимальный массовый расход жидкости, кг/ч	до 60 000
  Максимальный объёмный расход жидкости, дм³/ч	до 60000/ ρж
  Пределы допускаемой абсолютной погрешность при измерении температуры, °C	±1.0
  Длинна кабеля (выносной тип)	В базе — 2м; Максимум — 100м
  Средний рок службы, лет	12
  Срок средней наработки на отказ, ч	85000
  Минимальный расход для DN15, кг/ч	225
  Переходный расход для DN15, кг/ч	360
  Номинальный расход для DN15, кг/ч	3 600
  Максимальный расход для DN15, кг/ч	4 500
  Стабильность нуля для DN15, ± кг/ч	0.216
  Минимальный расход для DN25, кг/ч	600
  Переходный расход для DN25, кг/ч	960
  Номинальный расход для DN25, кг/ч	9 600
  Максимальный расход для DN25, кг/ч	12 000
  Стабильность нуля для DN25, ± кг/ч	0.576
  Минимальный расход для DN50, кг/ч	3 000
  Переходный расход для DN50, кг/ч	4 800
  Номинальный расход для DN50, кг/ч	48 000
  Максимальный расход для DN50, кг/ч	60 000
  Стабильность нуля для DN50, ± кг/ч	2.88

• Описание

  Кориолисовый массовый расходомер Streamlux MassFlow V10 предназначен для измерения массового расхода, плотности и температуры жидкостей. На основе измеренных значений прибор также вычисляет объёмный расход.

  Он разработан для работы с вязкими средами. В конструкции снижены гидравлические потери за счёт уменьшенного изгиба измерительных трубок.

  Массовый расходомер MassFlow V10 построен на принципе действия силы Кориолиса, что позволяет напрямую измерять массовый расход жидкости независимо от её вязкости, электропроводности и других физических свойств.

  Расходомер внесён в реестр средств измерений Российской Федерации и Республики Казахстан, поэтому может применяться для технического и коммерческого учёта.

  Принцип работы. Внутри расходомера установлены две параллельные сенсорные трубки. Поступая в сенсор, поток делится на две равные части. Возбуждающая катушка заставляет трубки колебаться в противофазе относительно друг друга с их собственной резонансной частотой.

  Пары магнит-катушка называются детекторами и устанавливаются на трубках сенсора. В результате колебания трубок напряжения, создаваемые каждым детектором, приобретают форму синусоиды. Получившиеся синусоиды показывают движение одной трубки относительно другой. При отсутствии потока синусоидальные волны находятся в одной фазе.

  При движении жидкости по трубкам возникают силы Кориолиса. Они заставляют сенсорные трубки скручиваться в противоположном направлении, поэтому синусоиды сдвигаются по фазе относительно друг друга. Задержка между двумя синусоидальными волнами измеряется в микросекундах и прямо пропорциональна массовому расходу. Частота волны определяет плотность.

  При изменении плотности жидкости изменяется частота вибрации трубок. Масса и плотность среды, содержащейся в фиксированном объёме сенсорных трубок, влияют на частоту. Объёмный расход рассчитывается на основании массового расхода и плотности.

• Применение

  Погрешность измерения составляет 0,1%, время задержки при начале движения потока — 0,5 секунды. Расходомер используется в системах дозирования и для измерения расхода жидкостей в следующих областях:

  • химическая и нефтехимическая промышленность;
  • фармацевтическая промышленность;
  • производство лакокрасочных материалов и бумаги;
  • крашение текстиля;
  • топливная промышленность, включая мазуты, полимеризованное масло и водоугольную суспензию;
  • смазочные материалы;
  • пищевая промышленность, включая растительные масла и газированные напитки.

  Расходомер применяется для контроля сред, которые трудно измерить ультразвуковым или электромагнитным счётчиком:

  • неньютоновские жидкости;
  • буровые растворы и шламы;
  • жидкости с низкой электропроводностью, включая сверхчистую воду и масла.

  Для установки прибора не требуется специальный прямой участок трубы до и после расходомера.
