Описание
| Производитель: | Россия |

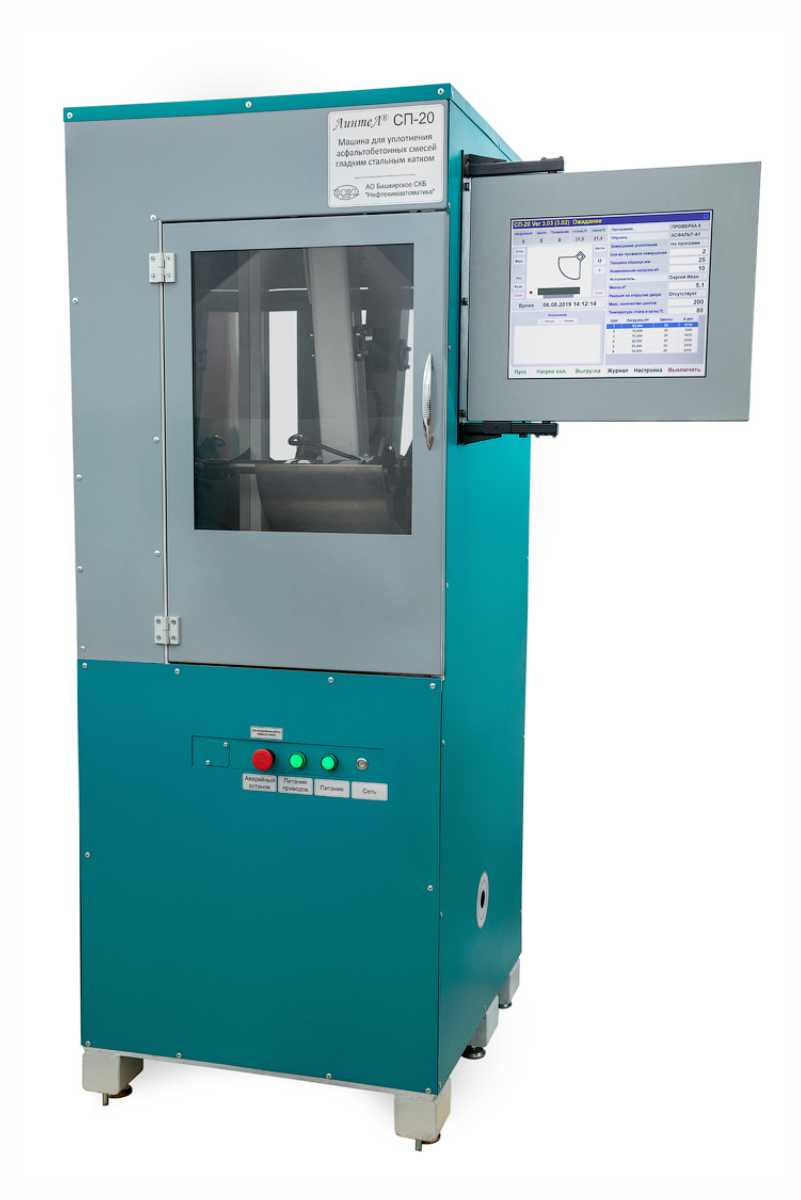

- Машина СП-20 предназначена для приготовления образцов-плит размером 320 х 260 мм, необходимых для проведения испытаний на определение стойкости к колееобразованию прокатыванием нагруженного колеса и получения испытательных образцов в лабораториях, занимающихся контролем качества асфальтобетонных покрытий
- Машина автоматически выполняет заданное количество циклов движения секторного катка, измеряет толщину образца во время уплотнения, выполняет расчёт требуемых показателей и формирует отчёт об испытании
- Уплотнение производится по программе испытаний, задающих ступень уплотнения образца
- Автоматическое определение касания поверхности образца смеси в форме для испытания, поддержание заданной нагрузки на поверхность смеси и уплотнение образца в соответствии с программой испытания. Уплотнение образца контролируется с помощью автоматического устройства для измерения толщины образца и тензодатчика
- Внедрение лабораторной информационной системы ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности
- Сохранение и редактирование параметров испытания сокращает время для подготовки испытания и облегчает повседневную эксплуатацию аппарата
- Ведение журнала результатов обеспечивает хранение до 1000 результатов уплотнения и графиков нагружения в энергонезависимой памяти
- Цветной сенсорный дисплей обеспечивает вывод подробной информации о заданных условиях испытания, текущих значениях нагрузки и измеренных значений во время испытания, а также график уплотнения
- Автоматическое завершение испытания с фиксацией результата в случае выполнения программы испытания
- Возможность просмотра результата уплотнения, графика уплотнения, печати отчета на USB принтер или внешний накопитель
- Простая система выгрузки образца смеси без разбора формы
- Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания
- Система полной самодиагностики с индикацией причин неисправностей на дисплее
Комплектация
| ЛинтеЛ СП-20. Машина для уплотнения асфальтобетонных смесей гладким стальным катком | шт | 1 |
| Паспорт | шт | 1 |
| Руководство по эксплуатации | шт | 1 |
| Методика аттестации | шт | 1 |
| Форма для образца | шт | 1 |
| Короб | шт | 1 |
| Подкладка (20 мм) | шт | 2 |
| Подкладка (10 мм) | шт | 1 |
| Стержень фиксирующий | шт | 2 |
| Калибровочная пластина (30 мм) | шт | 1 |
| Балка для калибровки усилия | шт | 1 |
| Ключ гаечный рожковый 14х17 | шт | 1 |
| Болт М10-6gx25.48.019 ГОСТ 7798-70 | шт | 4 |
| Ручка поворотная | шт | 1 |
| Паста теплопроводная Алсил | шт | 1 |
Технические характеристики
| Технические характеристики | ||
|---|---|---|
| Максимальная скорость подъема стола | мм/мин | 96 |
| Максимальный ход стола | мм | 105±5 |
| Допустимая толщина образцов: минимум | мм | 30 |
| Допустимая толщина образцов: максимум | мм | 80 |
| Внутренние размеры ячейки: длина | мм | от 319,8 до 320,2 |
| Внутренние размеры ячейки: ширина | мм | от 259,5 до 260,5 |
| Внутренние размеры ячейки: высота | мм | от 89 до 93 |
| Объем масла в гидросистеме | л | 50 |
| Атмосферное давление | мм рт.ст. | от 610 до 790 |
| Точностные характеристики | ||
|---|---|---|
| Точность измерения толщины до 50 мм | мм | ±2,5 |
| Точность измерения толщины от 50 мм | % | 5 |
| Точность измерения усилия от создаваемой нагрузки от 3 000 Н до 25 000 Н | % | ±5 |
| Точность поддержания температуры от +50 до +100°С | °С | ±3 |
| Эксплуатационные характеристики | ||
|---|---|---|
| Потребляемая мощность в режиме испытания | Вт | 3500 Вт |
| Габариты без упаковки | ШхВхД | 1050х1705х780 мм |
| Габариты с упаковкой | ШхВхД | 1220х2100х1020 мм |
| Масса без упаковки | 590 кг | |
| Масса брутто | 620 кг | |
| Температура окружающей среды | от 10 до 35°С | |
| Относительная влажность при температуре +25°С | 80 % | |
| Напряжение сети питания | от 187 до 253 В | |
| Частота сети питания | от 49 до 51 Гц | |
| Срок службы | 6 лет, при наработке не более 15 000 часов | |
| Безопасность | ||
|---|---|---|
| Электробезопасность | Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 | |
| Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности | |
| Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей | |
