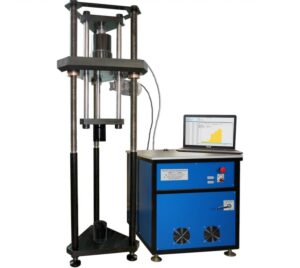

Машина силовоспроизводящая (силозадающая) МСВ-МГ4

В наличии

4 526 100 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон воспроизведения силы, кН	от 0,1 до 10, от 0,2 до 10, от 0,5 до 50, от 1 до 50, от 1 до 100, от 2 до 100, от 2 до 200, от 2,5 до 250, от 5 до 250, от 3 до 300, от 6 до 300, от 5 до 500, от 10 до 500, от 10 до 1000, от 20 до 1000, от 40 до 2000, от 60 до 3000
  Дискретность, Н (кН)	0,01 (0,00001), 0,05 (0,00005), 0,1 (0,0001), 0,2 (0,0002), 0,5 (0,0005), 1,0 (0,001), 2,0 (0,002), 3,0 (0,003)
  Пределы допускаемой относительной погрешности, %	±0,02, 0,02, 0,2
  Колебание нагрузки в заданной точке, % от max, не более	0,0003
  Скорость изменения нагрузки, кН/с	0,001 … 1, 0,001 … 2, 0,001 … 4, 0,001 … 5, 0,001 … 10, 0,001 … 20, 0,001 … 40, 0,001 … 60
  Время выхода на заданное усилие (ступень), с, не более	30
  Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
  Диапазон рабочих температур, °С	от +18 до +26
  Напряжение, В	от 207 до 253
  Частота, Гц	от 49 до 51
  Потребляемая мощность, В·А, не более	1500, 1800, 2000
  Вероятность безотказной работы за 10 000 ч	0,95
  Срок службы, лет	10

• Описание

  Утвержден тип средства измерения. Внесен в Госреестр РФ под №83529-21 (продлен до 2031 года).

  Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

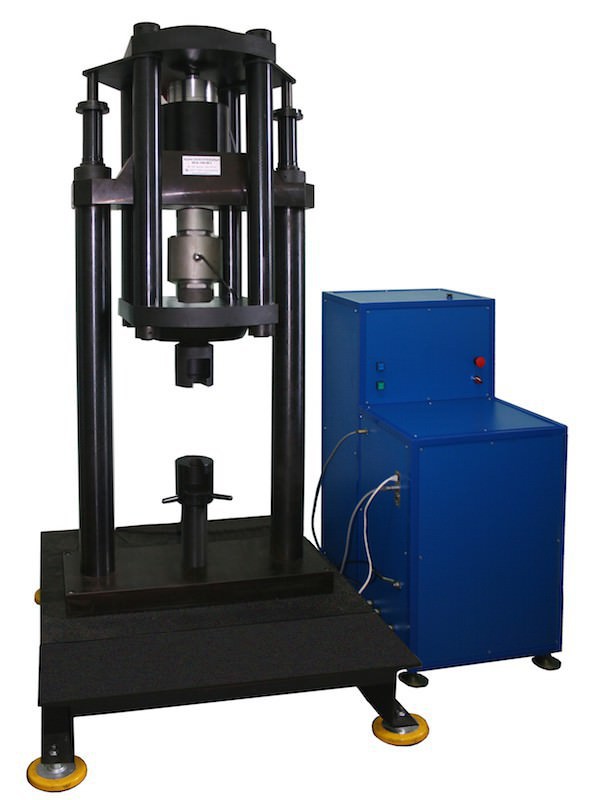

  Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.

  Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.

  Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.

  Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.

  Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.

  Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».

  Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.

• Комплектация

  • Силовая рама с реверсором и нагружающим гидроцилиндром
  • Силоизмерительный тензодатчик класса точности С5
  • Шкаф управления
  • Внешний пульт управления
  • Кабель связи с ПК
  • Программное обеспечение
  • Соединительный кабель датчика перемещения
  • Сетевой кабель
  • Комплект проставок
  • Вилочные захваты
  • П-образные захваты
  • Фиксаторы поворота реверсора
  • Руководство по эксплуатации
  • Паспорт
  • Методика калибровки
  • По спецзаказу: ПК (ноутбук)

  Гарантийный срок эксплуатации 24 месяца. Обеспечивается сервисное обслуживание в течение всего срока эксплуатации.

• Документы

  • Протокол калибровки машины силовоспроизводящей МСВ-100МГ4
  • Протокол калибровки машины силовоспроизводящей МСВ-1000МГ4
  • Руководство по эксплуатации (инструкция) машины силовоспроизводящей МСВ-1000МГ4
  • Описание типа средства измерений

• Совместимость

  •

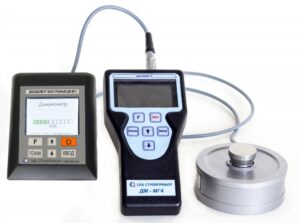

    Динамометр сжатия Электронные динамометры сжатия ДМС-МГ4

    100 500 ₽
  •

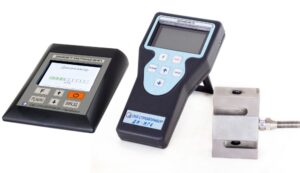

    Электронные динамометры универсальные ДМУ-МГ4

    145 500 ₽
  •

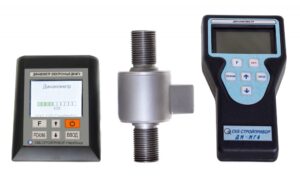

    Электронные динамометры растяжения ДМР-МГ4

    108 000 ₽
