MIRAX ST (МИРАКС СТ) Система контроля загазованности

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Назначение	Прием информации от трекера БМ-3Ех, Предназначены для определения местоположения работников, оснащенных персональными трекерами
  Диапазон температуры	от -45°С до +65°С, от -40°С до +60°С
  Диапазон рабочих частот	868,7 – 869,2 МГц, 2,4-2,4835 ГГц
  Мощность передатчика	25 дБм, (-40 -20 -16 -12 -8 -4 0 +3 +4) дБм
  ВЧ-разъём	тип SMA-female
  Радиоканалы	8 шт
  Чувствительность приемника	-139 дБм
  Потребляемая мощность	2,5 Вт
  Беспроводная передача данных	LoRaWan – до 4,5 км между трекером и базовой станцией; Lora Mash – до 450 м; WiFi –100 м между планшетом и ПК
  Диапазон рабочих частот LoRaWAN	868.8-869.2 MГц, 100 мВт; 866.0-868.0 МГц, 25 мВт
  Подключение	ПК
  Степень защиты	IP65
  Варианты исполнения	Возможность изготовления взрывозащищенного исполнения (Ex), Общепромышленный и взрывозащищенный (Ex)
  Относительная влажность воздуха	0-95%
  Время непрерывной работы	Не менее 18 ч.
  Материал корпуса	Алюминиевый сплав, Ударопрочный пластик
  Индикация	OLED дисплей
  Вид взрывозащиты	1Ex ib IIC T4 Gb X
  Дальность	до 6 м на открытой местности
  Зона радиовидимости	до 1 метра
  Срок службы	10 лет без замены батареи, 5 лет без замены батареи
  Интервал передачи данных	От 7 до 180 секунд
  Работа в сетях	BLE
  Питание	Литиевая батарейка 3,0 В CR2032
  Совместимость	Android 5.1, Аврора, AstraLinux, Linux

• Описание

  Управляющая платформа MIRAX ST — IoT.

  В систему вносятся данные о том, кому из сотрудников выданы персональные носимые устройства, какие средства индивидуальной защиты должны быть на сотруднике и в какие помещения ему разрешено входить в соответствии с должностью.

  Добавляются контрольные значения частоты пульса, измеренные в спокойной ситуации в условиях работы. Анализируются показания всех установленных на сотруднике датчиков. При нарушении контрольных значений система оповещает диспетчера или всю бригаду.

  Архив данных сохраняется в виде отчетов о том, где и сколько времени провел каждый сотрудник, а также какие указания он получил от диспетчера или бригадира при решении нештатных ситуаций.

  Система настраивается под требования заказчика и передает данные с нужной частотой и интервалами для разных показателей.

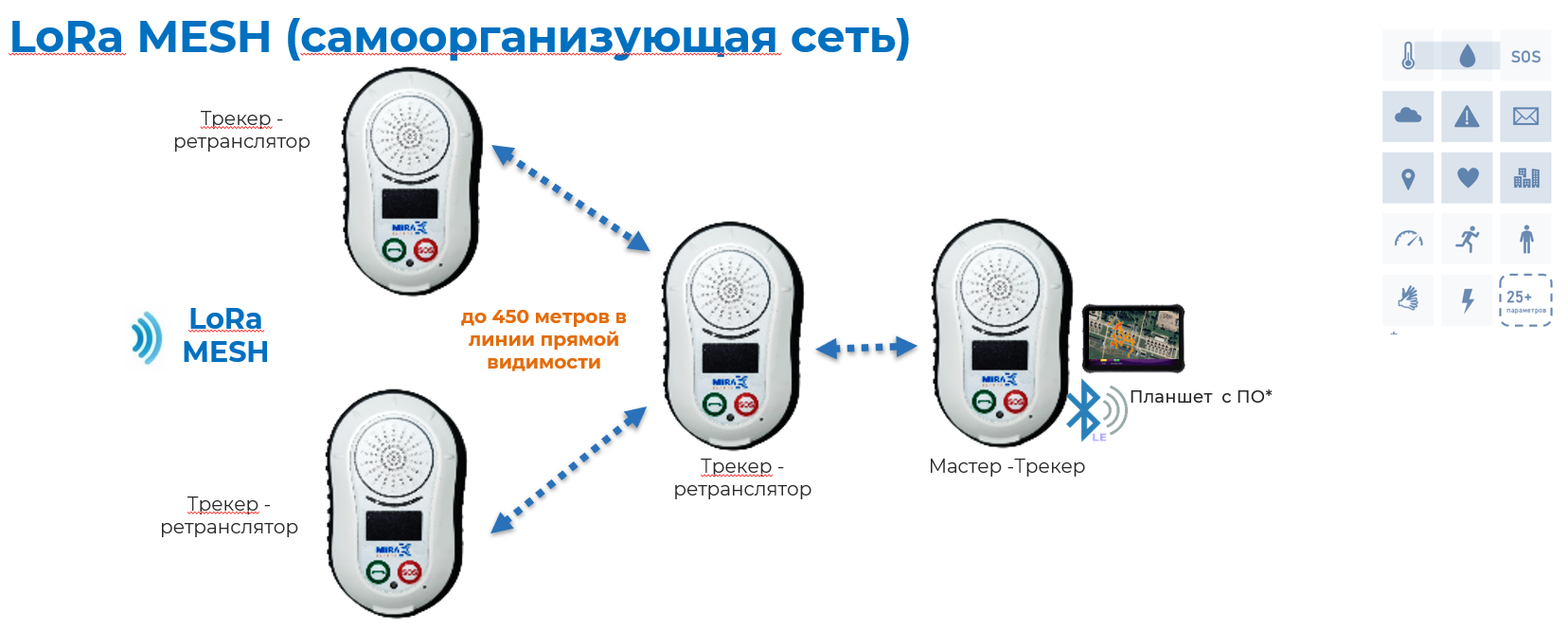

  LoRa MESH (самоорганизующая сеть). Каждый трекер в сети является приемопередатчиком и может работать в режиме ретранслятора. При выходе из контролируемой зоны рабочего передача сигнала осуществляется через ретранслятор-трекер.

  Опытно-промышленные испытания MIRAX ST в ПАО «Газпром».

  15 июня 2023 года проведены испытания комплекса на территории ООО «Газпром трансгаз Чайковский». В состав комиссии вошли сотрудники дочерних обществ и представители департамента 308 ПАО «Газпром». Перед началом испытаний было проведено обучение по использованию абонентского оборудования MIRAX ST, а также его правильному расположению.

  Подтверждена возможность работы комплекса при отсутствии доступа к Интернету и картографической визуализации объектов. Комплекс обеспечил устойчивую связь при наличии препятствующих объектов, таких как лес, низины, ограждения и укрытия ГПА.

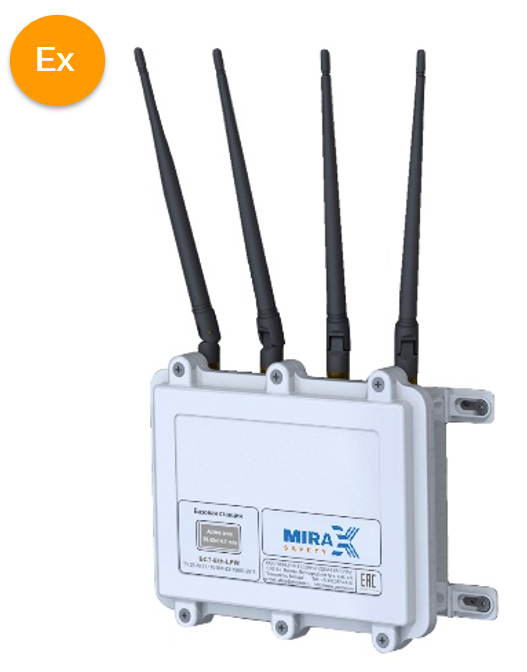

  Базовая станция БС7-Eth-LPW.

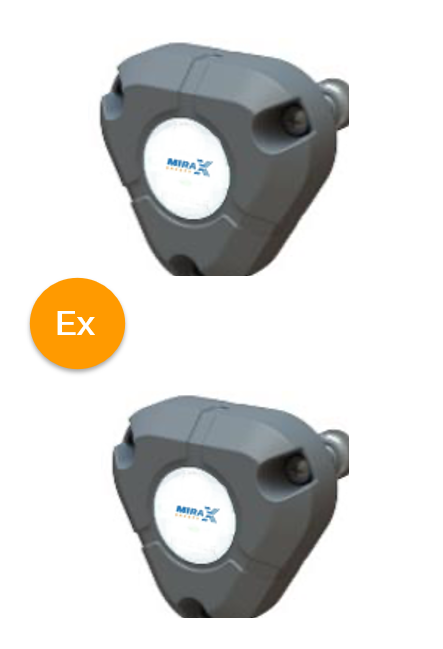

  Радиомаяки BLE/UWB. Позиционирование с использованием радиотехнологии BLE реализуется с помощью стационарных радиомаяков и мобильных беспроводных поисково-переговорных устройств в промышленном и искробезопасном исполнении: трекеров БМ-3 и БМ-3Ех. Радиомаяки устанавливаются внутри помещений и на улице, работают по технологии BLE, UWB или BLE+UWB.

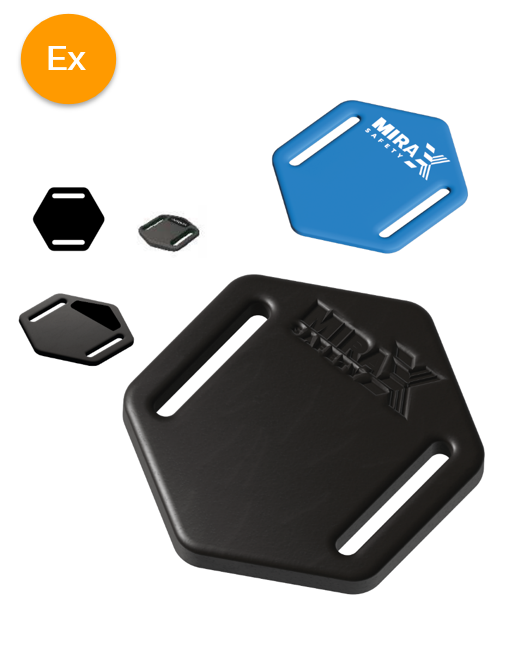

  Метка контроля СИЗ. Предназначена для определения наличия у абонентов средств индивидуальной защиты. Эксплуатация возможна во взрывоопасных условиях. Мониторинг через персональный трекер БМ-3Ех поддерживает до 8 видов СИЗ.

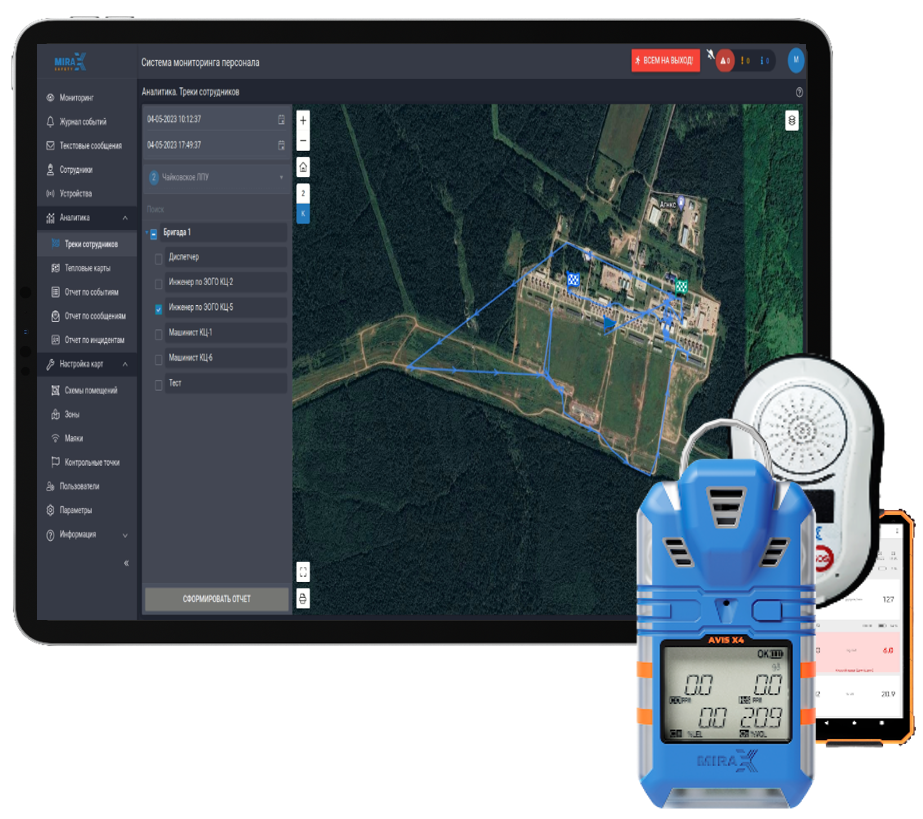

  Приложение смартфона. Совместимо с Android 5.1, Аврора, AstraLinux и Linux.

  • Определение местоположения с использованием GNSS и/или BLE-маяков
  • Определение активности и падений
  • Отправка сигнала SOS на пост диспетчера
  • Прием текстовых сообщений с поста диспетчера
  • Шагомер и статистика шагов за неделю
  • Подключение к смартфону по BLE браслета и отображение данных о частоте сердечных сокращений, уровне заряда аккумулятора и статусах браслета
  • Подключение к смартфону по BLE портативного газоанализатора Mirax
  • Отображение показаний значений газов и единиц измерений, инцидентов превышения пороговых значений и уровня заряда аккумулятора
  • Работа в фоновом режиме

  Результаты внедрения MIRAX ST.

  Повышение трудовой дисциплины:

  • Анализ инцидентов, поиск их причин, восстановление очередности событий и предупреждение аналогичных событий
  • Сокращение случаев воровства на производстве за счет контроля перемещения сотрудников

  Снижение уровня травматизма:

  • Контроль загазованности
  • Предупреждение о входе в опасные зоны и об опасностях
  • Предупреждение об отсутствии средств индивидуальной защиты

  Снижение затрат на оплату труда:

  • Контроль времени работы и простоев
  • Контроль режима работы в опасных зонах
  • Оптимизация численности
  • Контроль бригад, работающих по найму

  Рост производительности:

  • Оперативное управление численностью рабочих на отдельных участках
  • Контроль состояния здоровья рабочих и уровня усталости
  • Планирование и контроль сроков проведения работ

  MIRAX ST — IoT-платформа для контроля загазованности и мониторинга персонала с помощью носимых устройств. Технология беспроводной передачи данных позволяет получать показатели концентрации газов, отслеживать физическое состояние и местоположение персонала в режиме реального времени с возможностью обратной связи от работника в критической ситуации.

  Позиционирование людей, контроль качества воздуха рабочей зоны и концентрации газов выполняются в режиме реального времени.

• Особенности

  • LoRa MESH с возможностью работы трекеров в режиме ретрансляторов
  • Контроль средств индивидуальной защиты
  • Позиционирование по GNSS, BLE и UWB
  • Контроль концентрации газов и качества воздуха рабочей зоны
  • Мониторинг физического состояния и местоположения персонала
  • Обратная связь от работника при возникновении критической ситуации
