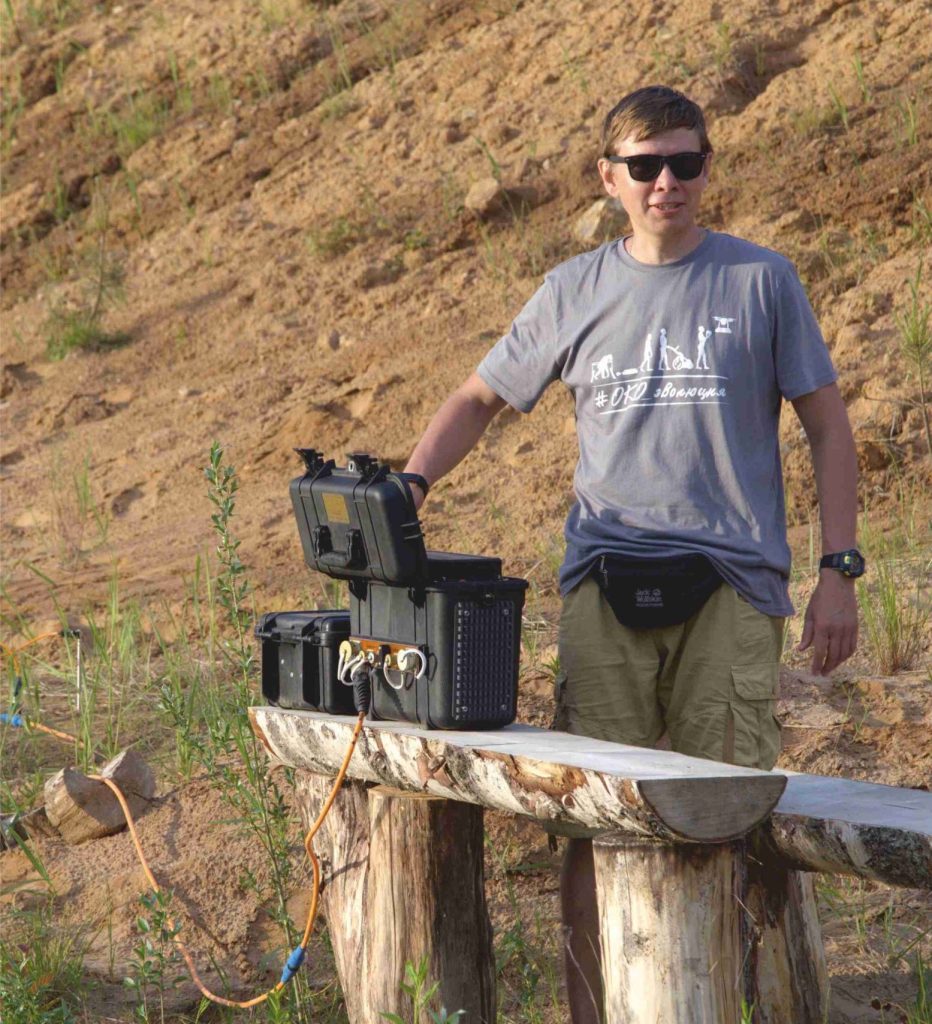

Многоканальный электроразведочный аппаратурно-программный комплекс «ОМЕГА-48М2»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Количество каналов	1…10
  Точность	±1
  Количество коммутируемых электродов, шт.	48
  Пара приемных электродов, коммутируемая на каждый приемный канал, порядок	произвольный
  Пара питающих электродов, порядок	произвольный, в том числе за пределами косы
  Шаг между электродами, м	1, 2, 3, 5, 10
  Форма сигнала, формируемая генератором тока	меандр или разнополярные импульсы с паузами
  Длительность импульсов тока, сек	0,05…100
  Длительность пауз между импульсами тока, сек	0,05…100
  Выходное напряжение генератора, В	1…480
  Выходной ток генератора при напряжении 144В…480В, A	0,001…0,48
  Максимальная выходная мощность, Вт	250
  Входное сопротивление приемного канала, МОм	80
  Диапазон синфазного сигнала на входах приемного канала, В	-15…+15
  Частота квантования АЦП, Гц	1000
  Диапазон частот по уровню -3дБ, Гц	0…450
  Эффективное напряжение шума приемного канала, приведенное ко входу, мкВ, не хуже	1
  Мгновенный динамический диапазон измерений приемного канала, дБ	120
  Коэффициент усиления приемного канала	⅛; ¼; ½; 1; 2; 4; 8; 16; 32; 64
  Автоматическая регулировка усиления приемного канала (АРУ)	есть, независимая для каждого канала
  Подавление синфазного сигнала, не менее, дБ	100
  Мощность, потребляемая Станцией при холостом ходе, Вт, не более	15
  Мощность, потребляемая Станцией при максимальной нагрузке, Вт, не более	300
  Ёмкость источника питания БП-24/12В, А·ч	24
  Срок хранения, не менее, лет	5
  Средняя наработка на отказ, не менее, ч	2500
  Температура окружающей среды, °C	-40…55
  Атмосферное давление, кПа	84…107
  Относительная влажность при температуре окружающего воздуха 25 °С, %	20…95
  Герметичность	IP66
  Частота вибрации, Гц	10…60
  Амплитуда смещения, мм	0,15
  Ударопрочность при многократных ударах, м/с²	10
  Ударопрочность при одиночных ударах, м/с²	30

• Описание

  Станция электроразведочная «Омега-48М2» предназначена для выполнения наземных и акваторных электроразведочных наблюдений методами сопротивлений и вызванной поляризации в варианте электрической томографии.

  Решаемые задачи.

  • Геологическое картирование: определение геологического строения среды и литологического состава пород.
  • Поиск и разведка месторождений полезных ископаемых, включая подземные воды, строительные материалы, угольные и рудные месторождения.
  • Инженерная геология: исследование состояния грунтов и зон развития опасных геологических процессов.
  • Гидрогеология.
  • Геоэкология: выявление зон загрязнения нефтепродуктами и другими органическими веществами.
  • Геокриология: картирование и определение глубины залегания многолетнемерзлых пород, изучение динамики промерзания и оттаивания.
  • Археология.
  • Техническая геофизика.

  Измеряемые параметры и обработка сигнала.

  • Амплитудные параметры выходного тока генератора.
  • Разность электрического потенциала, или кажущееся сопротивление, между приемными электродами.
  • Временные параметры поляризуемости, определяемые по кривой спада разности потенциалов на приемных электродах после выключения тока.

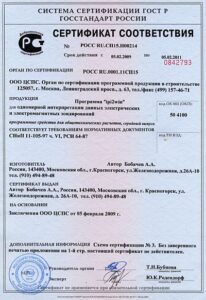

  Сертификация. Актуальный сертификат соответствия находится в разделе «Сертификаты».

  ПО. Программа X2IPI предназначена для работы с данными многоэлектродных зондирований, включая электротомографию, обработку данных метода сопротивлений и вызванной поляризации, а также преобразование данных в форматы распространенных программ двумерных инверсий.

  Возможности программы.

  • Подготовка и правка протоколов измерений для выбранной методики съемки.
  • Просмотр и отбраковка полевых данных.
  • Преобразование полевых данных в форматы программ двумерной инверсии Res2dInv и SENSINV2D.
  • Подавление аппаратурных и геологических помех в полях кажущегося сопротивления и вызванной поляризации.
  • Анализ результатов двумерной инверсии.
  • Преобразование результатов двумерной инверсии и полевых данных в формат программы IPI2win.

  Программа X2IPI может быть установлена на компьютере с операционной системой Windows ’98/NT/2000/XP.

• Документы

  • Программа управления Omega-48 (Июль 2025)
  • Скачать демо-версию

• Комплектация

  • Регистратор электроразведочный «ОМЕГА-48М2» — 1 шт.
  • Блок питания БП-24/12В — 1 шт.
  • Устройство зарядное — 1 шт.
  • Антенна модуля GPS-Glonass — 1 шт.
  • Электрод — 48, 72 или 96 шт.
  • Штекер BP-214 (тип банан) — 1 шт.
  • Коса электроразведочная — 2, 3 или 4 шт.; шаг между электродами определяется заказчиком.
  • Кабель электродный; количество определяется количеством электродов.
  • Кабель порта «Ethernet» — 1 шт.
  • Кабель питания — 1 шт.
  • Кабель АКБ — 1 шт.
  • Прибор проверки электроразведочной косы — 1 шт.; наличие определяется по согласованию с заказчиком.
  • Прибор проверки регистратора электроразведочного — 1 шт.; наличие определяется по согласованию с заказчиком.
  • Комплект эксплуатационной документации и диск с ПО — 1 к-т.

• Видео

• Дополнительно

  • X2IPI- программа для работы с данными многоэлектродных зондирований
