Низкочастотный ультразвуковой томограф А1040 MIRA предназначен для контроля бетонных, железобетонных и каменных конструкций при одностороннем доступе.

Прибор визуализирует внутреннюю структуру объекта, выявляет полости, трещины, расслоения и инородные включения, измеряет толщину и позволяет документировать результаты с построением 3D-модели.

Задать вопрос
Поделиться

Технические характеристики

Количество элементов антенной решетки	48
Диапазон частот	50
Скорость ультразвука	от 1 000 до 4 000
Питание	Аккумулятор
Напряжение, В	11.2
Время непрерывной работы	6
Диапазон рабочих температур	от минус 10 до плюс 50
Тип преобразователей, используемых в антенной матричной решетке	Низкочастотные широкополосные поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками
Диапазон измерений толщины, мм	от 50 до 600
Диапазон измерений глубины залегания дефекта, мм	от 50 до 400
Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н — измеряемая глубина	±(0,05∙Н+10)
Средний срок службы, лет	5
Относительная влажность при температуре плюс 35°С, %	95
Шаг пошагового сканирования, мм	50 или 100
Время сбора данных и вывода образа сечения в одной позиции томографа, сек	4
Размер обнаруживаемой несплошности, сферический образ дефекта, мм	от 25

Описание

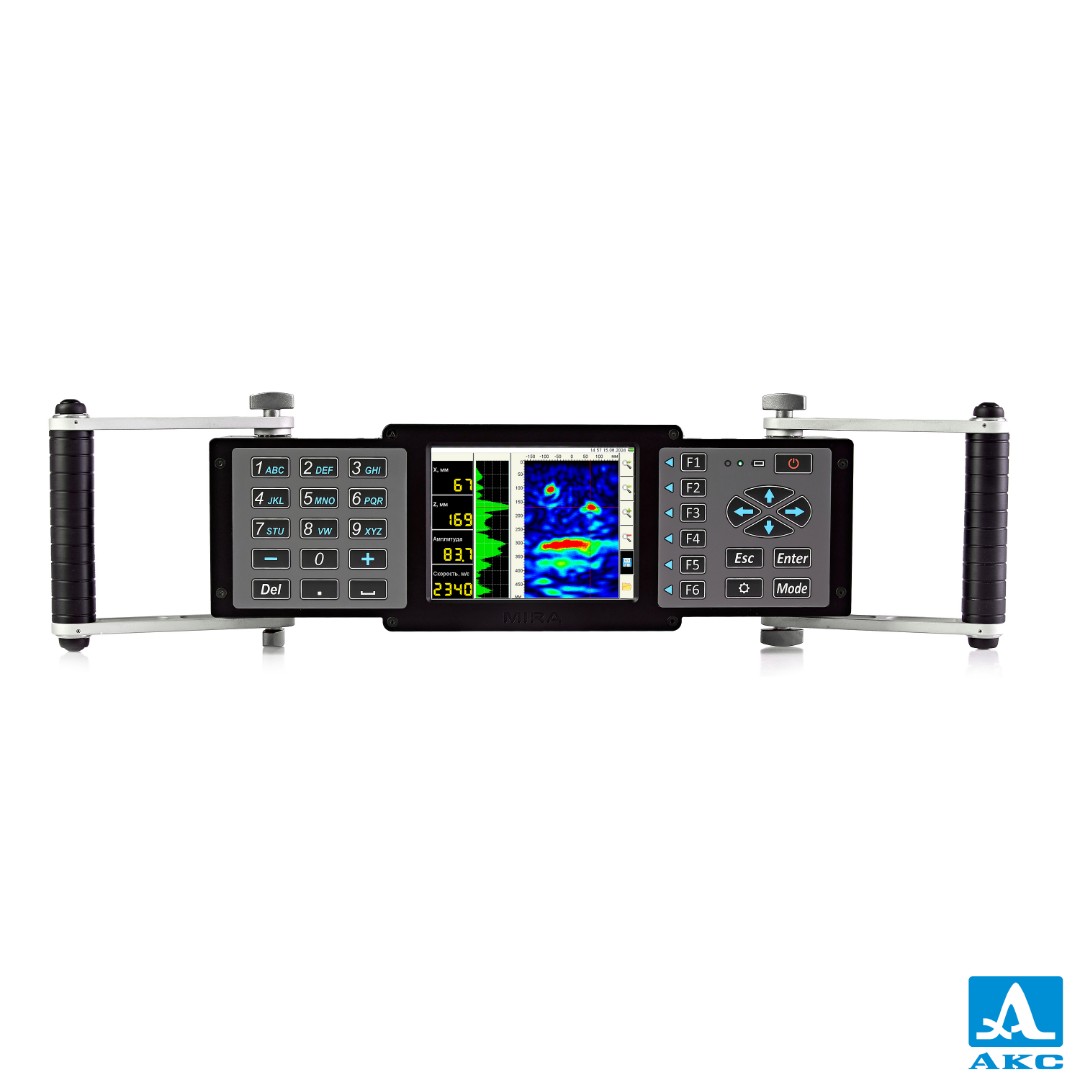

Низкочастотный ультразвуковой томограф А1040 MIRA — модернизированная модель томографа А1040М ПОЛИГОН.

Портативный переносной ультразвуковой томограф А1040 MIRA с визуализацией внутренней структуры объекта при одностороннем доступе предназначен для контроля конструкций из бетона, железобетона и камня с целью определения целостности материала в конструкции.

Решаемые задачи.
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
- Контроль конструкций из бетона толщиной до 2 500 мм.
- Контроль конструкций из железобетона толщиной до 800 мм в зависимости от класса бетона, шага армирования, количества слоёв и диаметра арматуры.
- Контроль конструкций из мрамора и гранита толщиной до 2 000 мм.
- Поиск пластмассовых и металлических труб диаметром от 10 мм в железобетоне.
- Исследование внутренней структуры угольных электродов диаметром от 900 мм.
- Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
- Контроль фундаментов, колонн и перекрытий в монолитных конструкциях с целью выявления непроливов.
- Поиск пустот за тюбингами в метрополитенах и железнодорожных туннелях.
- Контроль огнеупорных блоков стеклодувной печи.
- Определение толщины защитного слоя и глубины залегания арматуры.
- Измерение толщины объекта контроля при одностороннем доступе.
- Документирование полученных результатов и построение 3D-модели объекта контроля.
Описание системы.

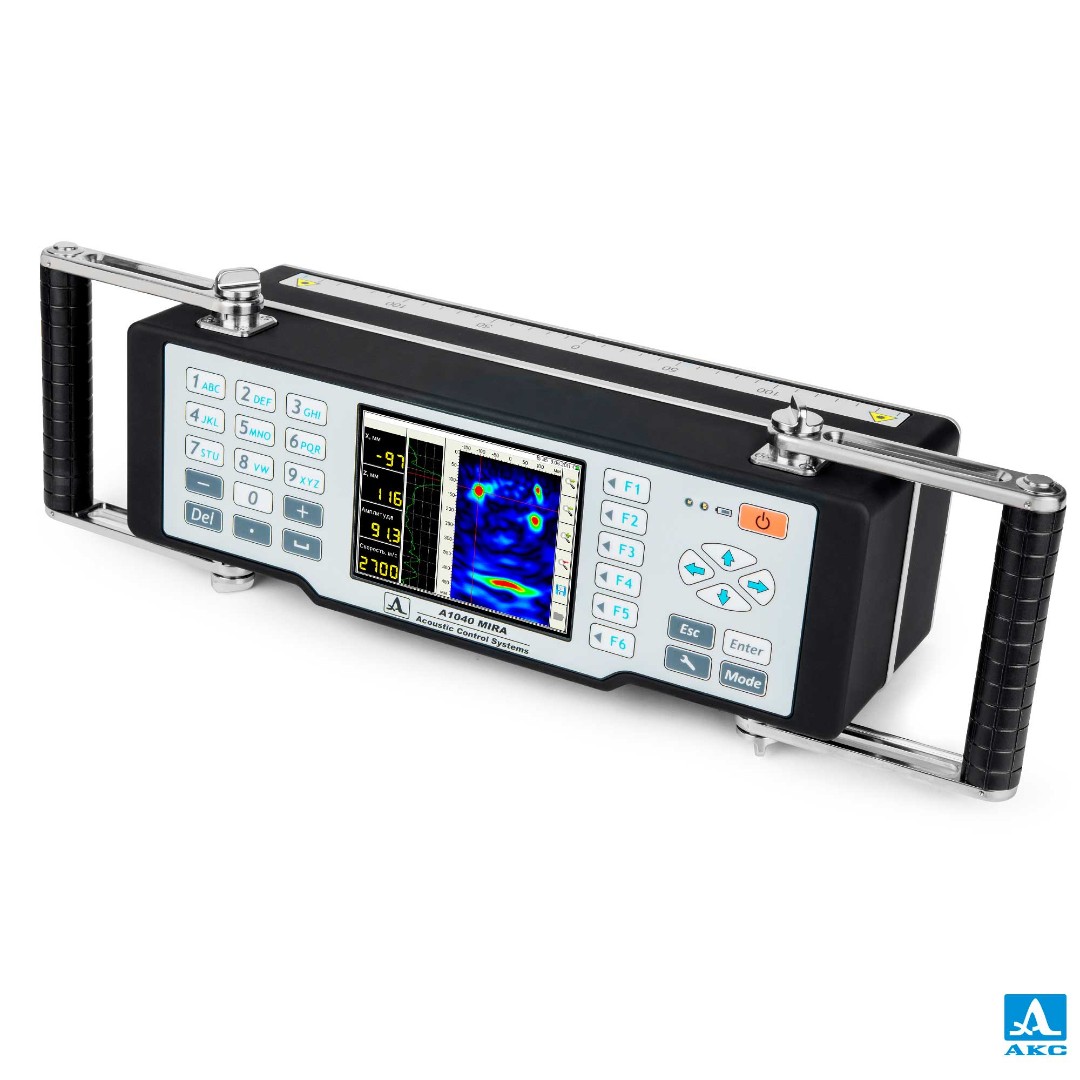

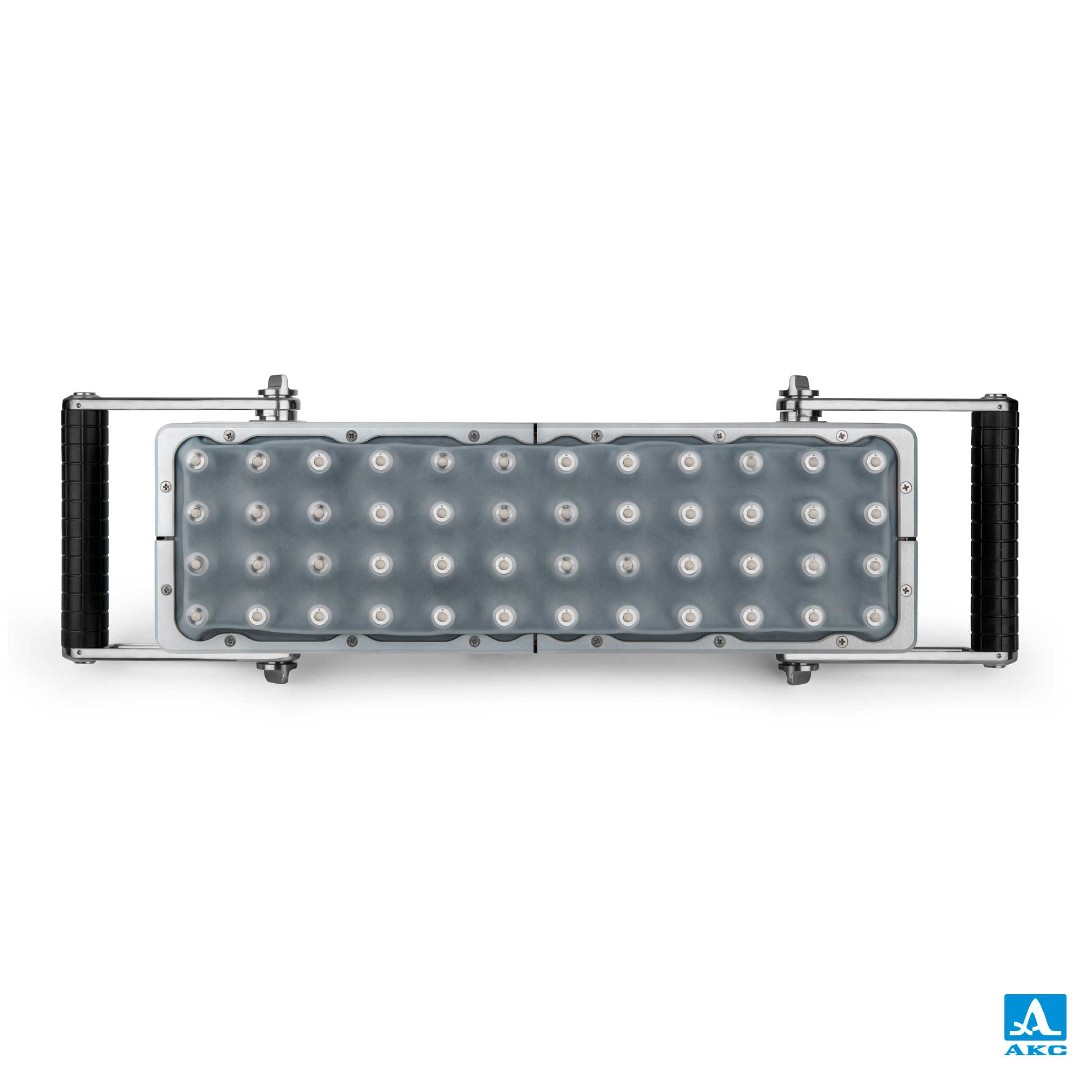

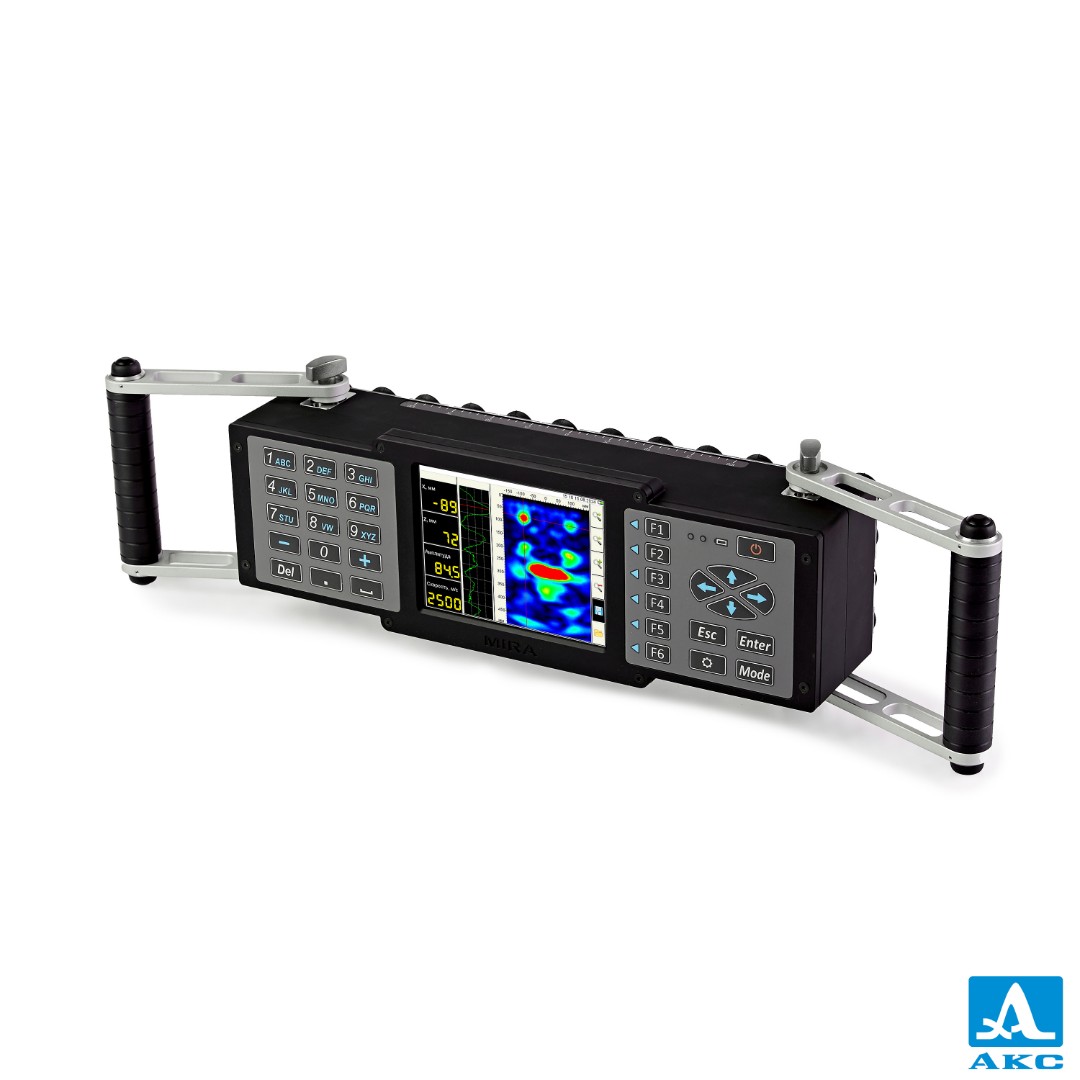

Томограф представляет собой полностью автономный измерительный блок в компактном ударопрочном корпусе, предназначенный для сбора и томографической обработки полученных данных. Измерительный блок содержит матричную антенную решетку из 48 низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Каждый преобразователь обладает прорезиненной защитой от грязи и пыли и независимым пружинным подвесом, что позволяет проводить ультразвуковой контроль объектов с неровными поверхностями. Номинальная рабочая частота решетки 50 кГц.

В интерфейс прибора введена возможность использования лазерных лучей, которые проецируются на поверхность объекта контроля и позволяют оператору соблюдать шаг перестановки антенного устройства.

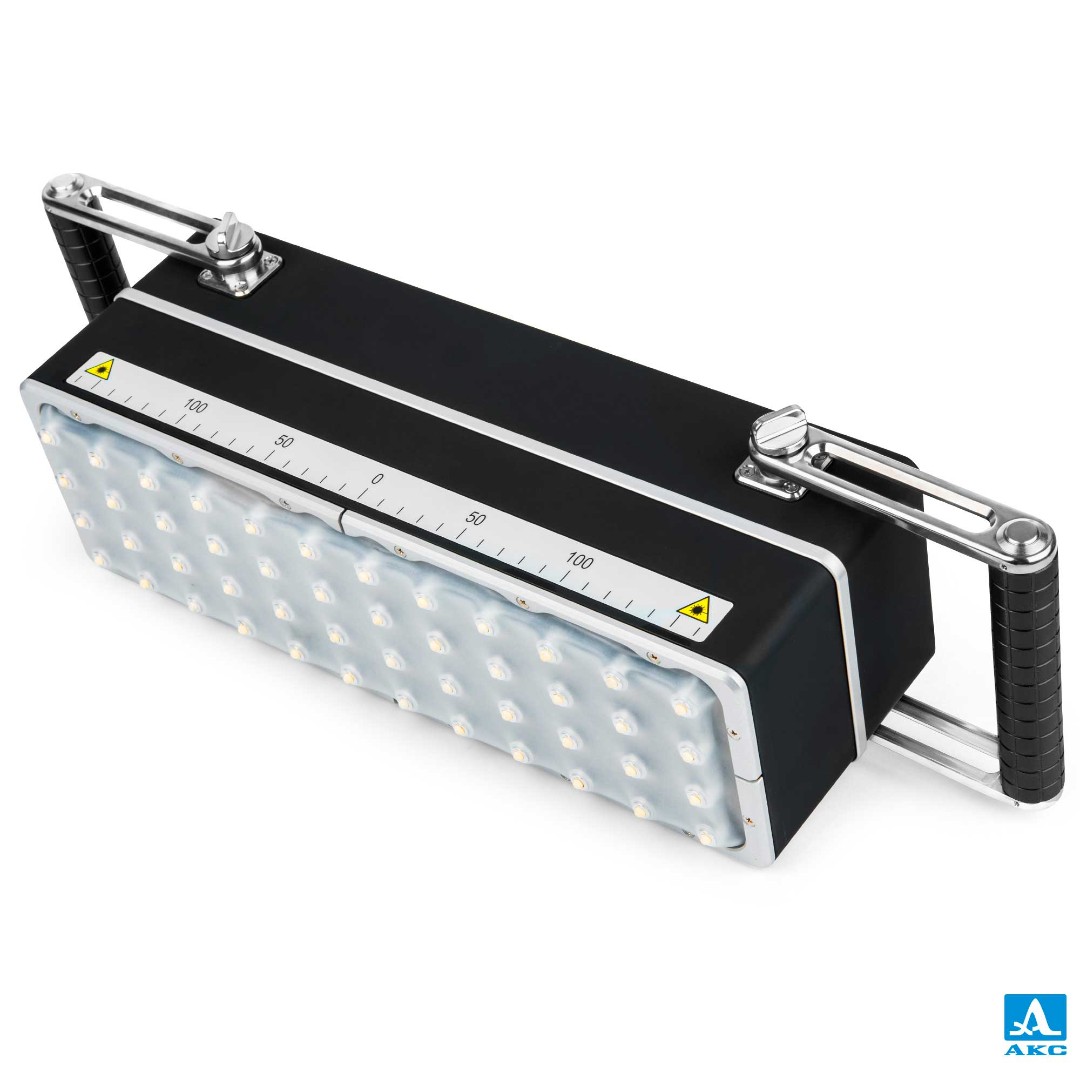

Малогабаритный легкий корпус и переставляемая ручка обеспечивают применение прибора на горизонтальных, вертикальных и потолочных поверхностях. Для определения координат расположения дефектов относительно антенного устройства служит нанесенная в нижней части корпуса измерительная шкала.

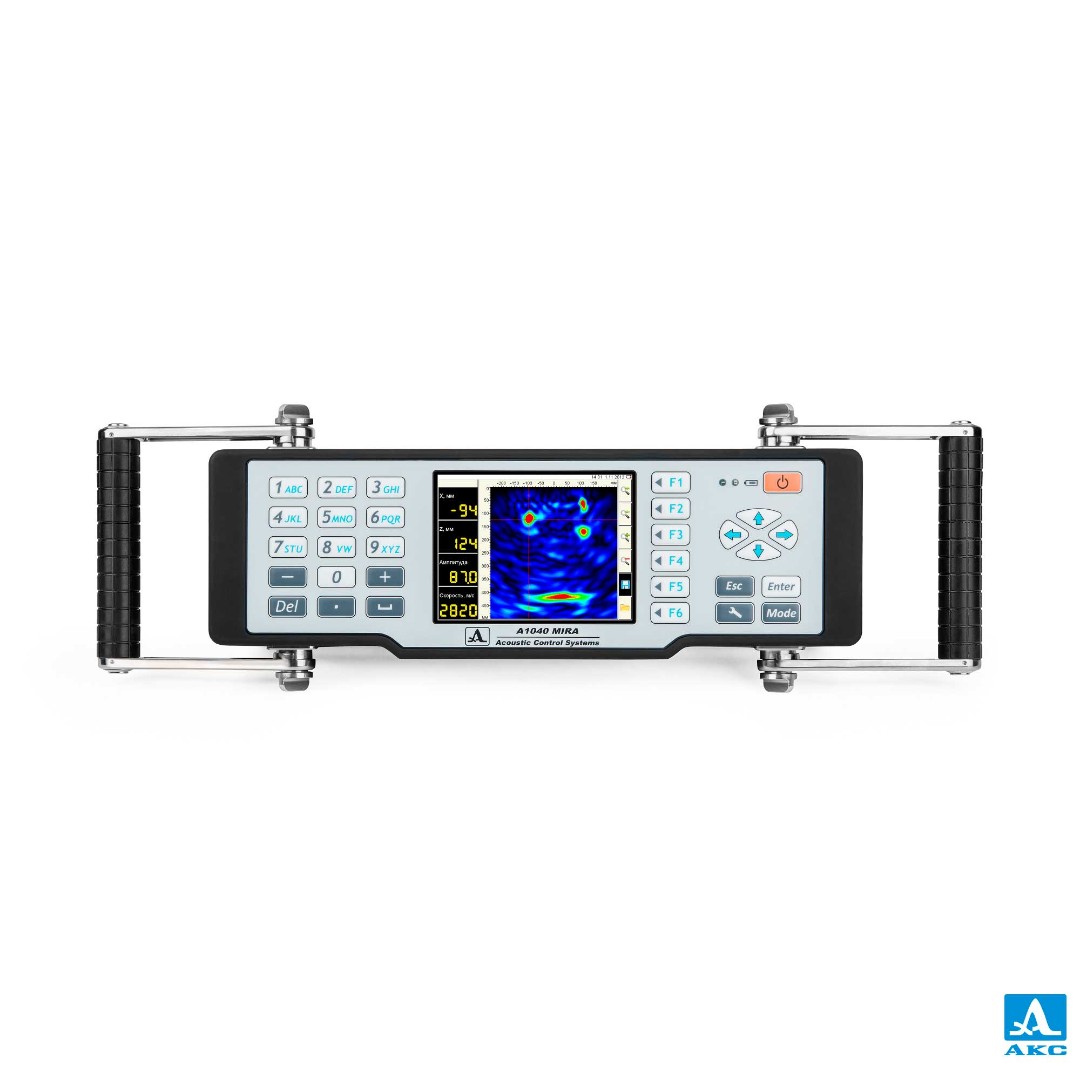

Большой и яркий TFT-дисплей и клавиатура позволяют настраивать прибор на объект контроля, выбирать режимы работы, проводить контроль, наблюдать получаемые результаты и анализировать изображения в режиме реального времени.

Существует возможность автономной работы с данными, сохраняемыми в памяти прибора, и трехмерного представления внутреннего строения объекта контроля в виде В-, С-, D-сканов любого сечения объекта с использованием внешнего компьютера.

Встроенный LiFePol аккумулятор обеспечивает продолжительность непрерывной работы томографа не менее 6 часов. Возможно питание томографа напрямую от сети переменного тока.

Обработка и представление данных на экране томографа.

Процесс сбора данных.

В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства (ЦФА — цифровая фокусировка антенны).

Метод заключается в последовательном и независимом зондировании объекта контроля каждым элементом или блоком антенной решетки. Приём ультразвуковых сигналов осуществляется независимо каждым блоком антенной решетки с использованием всех принятых реализаций в раздельном режиме. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Реконструкция изображения осуществляется благодаря пространственно-временной обработке сигналов в вычислительном блоке томографа.

В результате получается образ сечения объекта контроля (В-скан), где разными цветами кодируется отражающая способность каждой точки визуализированного объема. Время сбора данных и вывода на экран образа сечения в одной позиции томографа — 4 сек.

Режимы работы.

A1040 MIRA имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора. В процессе работы можно выбирать различные виды представления данных на экране томографа в зависимости от установленного режима.

Режим «ОБЗОР». Режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается В-скан на глубину до 2,5 метров в бетоне и до 1 метра в железобетоне.
- Автоматическое определение скорости распространения ультразвуковой волны.
- Измерение координат и уровней образов в томограмме.
- Измерение толщины объекта контроля.
- Сохранение и просмотр В-сканов.
- Просмотр А-сканов.
Режим «КАРТА». Режим предназначен для формирования массива данных в форме набора В-сканов объекта контроля при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного трехмерного массива данных можно выводить на экран любой В-скан.

Режим «НАСТРОЙКА». Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля с присвоением уникального имени.

Программное обеспечение. Прибор поставляется в комплекте со специализированным программным обеспечением для расширенной обработки собранных данных на внешнем компьютере. Программа обеспечивает считывание данных из прибора и представление их в виде томограмм и в 3-мерном объемном виде. Для каждого отражателя можно определить координаты его залегания в объекте контроля.

Примеры использования.

Участок контурной стены здания толщиной 600 мм, класс B40. Вертикальная арматура PF2 Ø20 A500C, шаг каркасов 200 мм. Горизонтальная рабочая арматура Ø20 A500C с шагом 200 мм. Определение донного сигнала на глубине 600 мм, подтверждающего толщину объекта. Обнаружение верхнего и нижнего слоев арматуры и оценка координат глубины залегания.

Кольцевая стена здания толщиной 1100 мм, класс B60. 8 слоев вертикальной арматуры пространственного армоблока RW166 Ø18 A500C с шагом 100 мм по глубине и шагом каркасов по длине конструкции 200 мм. Горизонтальная арматура Ø18 A500C с шагом по высоте 200 мм. Определение донного сигнала на глубине 1100 мм, обнаружение 5 слоев вертикальной арматуры и оценка координат глубины залегания. Дефектов не обнаружено.

Бетонный блок в форме лестницы состоит из трех ступеней. Протяженность каждой ступени вдоль линии сканирования — 500 мм, общая протяженность объекта — 1500 мм, толщины ступеней — 210, 330 и 450 мм, шаг сканирования — 50 мм, скорость при калибровке — 2872 м/с, глубина полосы контроля — 1000 мм, ширина полосы контроля — 500 мм.

При контроле железобетонных тюбингов выявлялись пустоты, песок и заобделочный раствор. Сканирование выполнялось по окружности с вертикальным расположением антенного устройства А1040М и шагом 50 мм. Методика контроля включала прозвучивание эхо-методом, получение образа сечения тюбингов и определение наличия пустот и песка по донным сигналам.

При исследовании бетонной плиты моста толщина плиты составляла от 5 до 10 см, количество слоев арматуры — 5–7. С помощью томографа удалось измерить толщину бетонной плиты в диапазоне до 100 мм и обнаружить зоны, предположительно связанные с плохим контактом между бетоном и арматурой или непроливом бетона.
Особенности
- Визуализация внутренней структуры объекта контроля при одностороннем доступе.
- Размеры обнаруживаемых несплошностей: от Ø10 мм для цилиндрического образа дефекта и от Ø25 мм для сферического образа дефекта.
- Реконструкция одной томограммы занимает несколько секунд.
- Простота в использовании.
- Облегченный ударопрочный пластиковый корпус.
- Сухой акустический контакт без нанесения контактной жидкости и подготовки поверхности к контролю.
- Адаптация антенного устройства к неровностям поверхности.
- Износостойкие наконечники преобразователей.
- Точность измерений и чувствительность прибора к различным отражателям.
- Автоматическое измерение скорости распространения поперечной ультразвуковой волны в объекте контроля.
- Автономная работа с данными, сохраняемыми в памяти прибора, и возможность трехмерного представления внутреннего строения объекта контроля в виде В-, С-, D-сканов любого сечения объекта с использованием внешнего компьютера.
- Контроль по схеме пошагового сканирования объекта по ранее размеченным линиям с шагом 50 или 100 мм с объединением данных и реконструкцией объема всей отсканированной области.

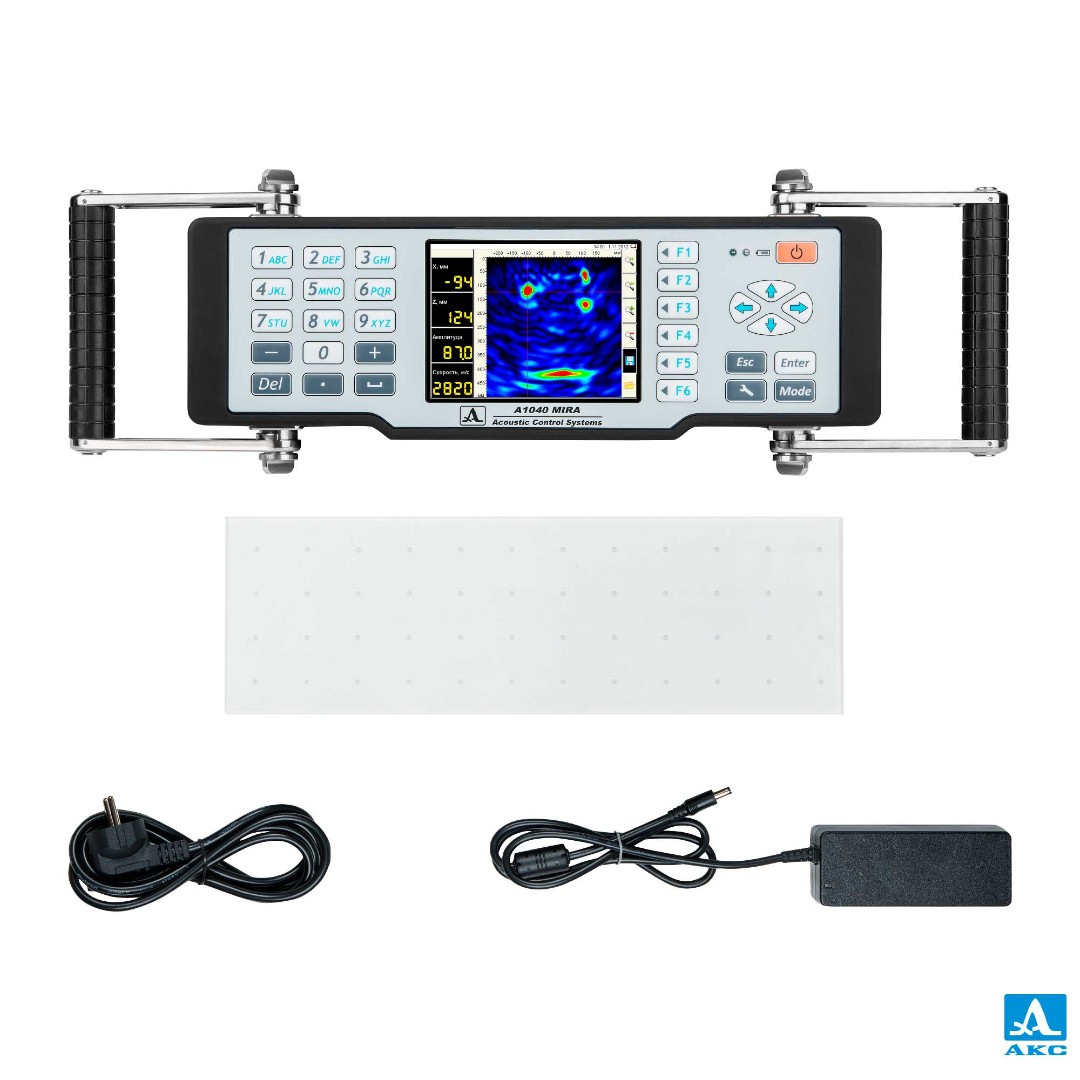

Комплектация
- А1040 MIRA — электронный блок ультразвукового томографа
- Переносной компьютер типа Notebook
- Сетевой адаптер 65 Вт с кабелем Type C — Type C
- Кабель USB A — Type C
- Носитель с документацией и ПО
- Проверочный образец A1040 MIRA

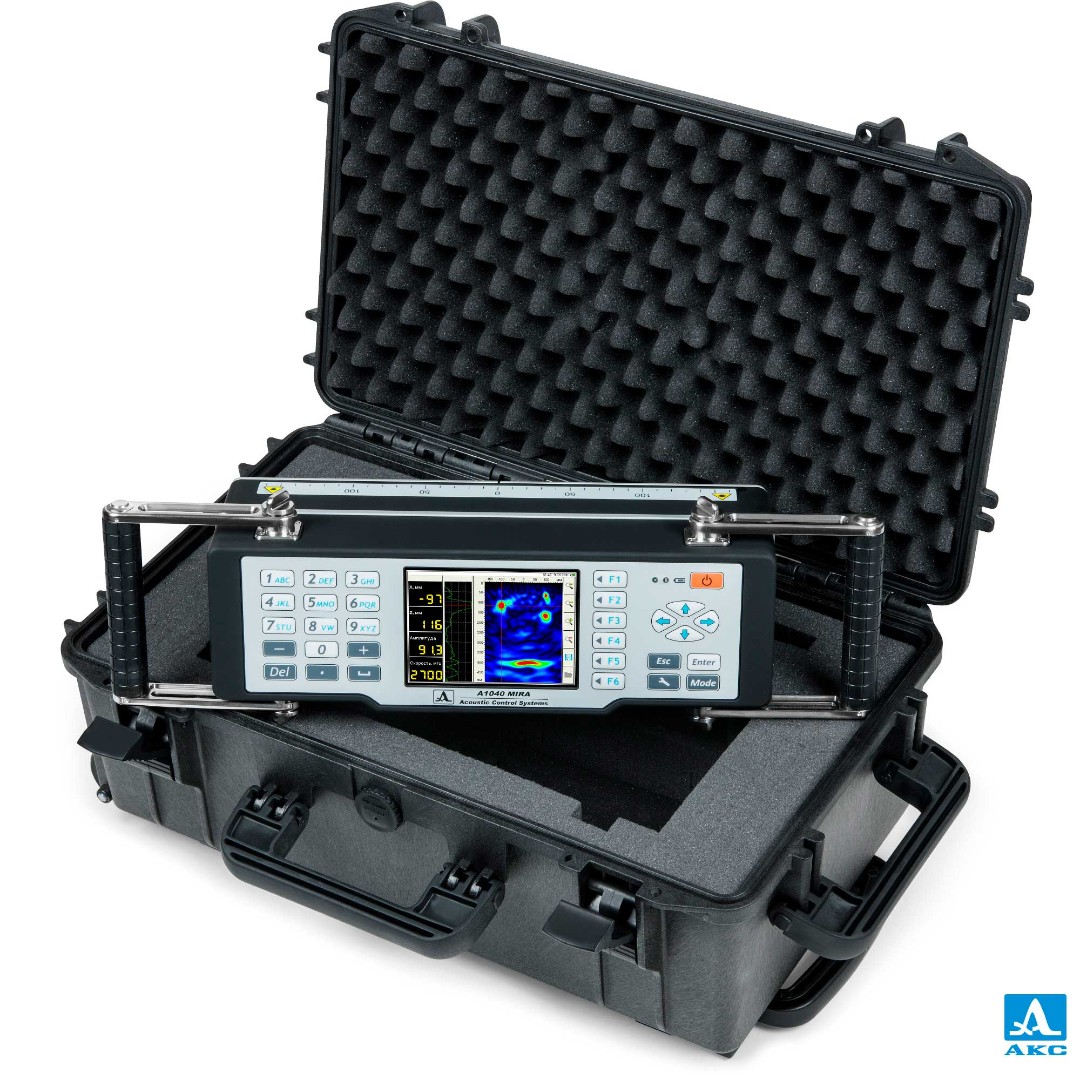

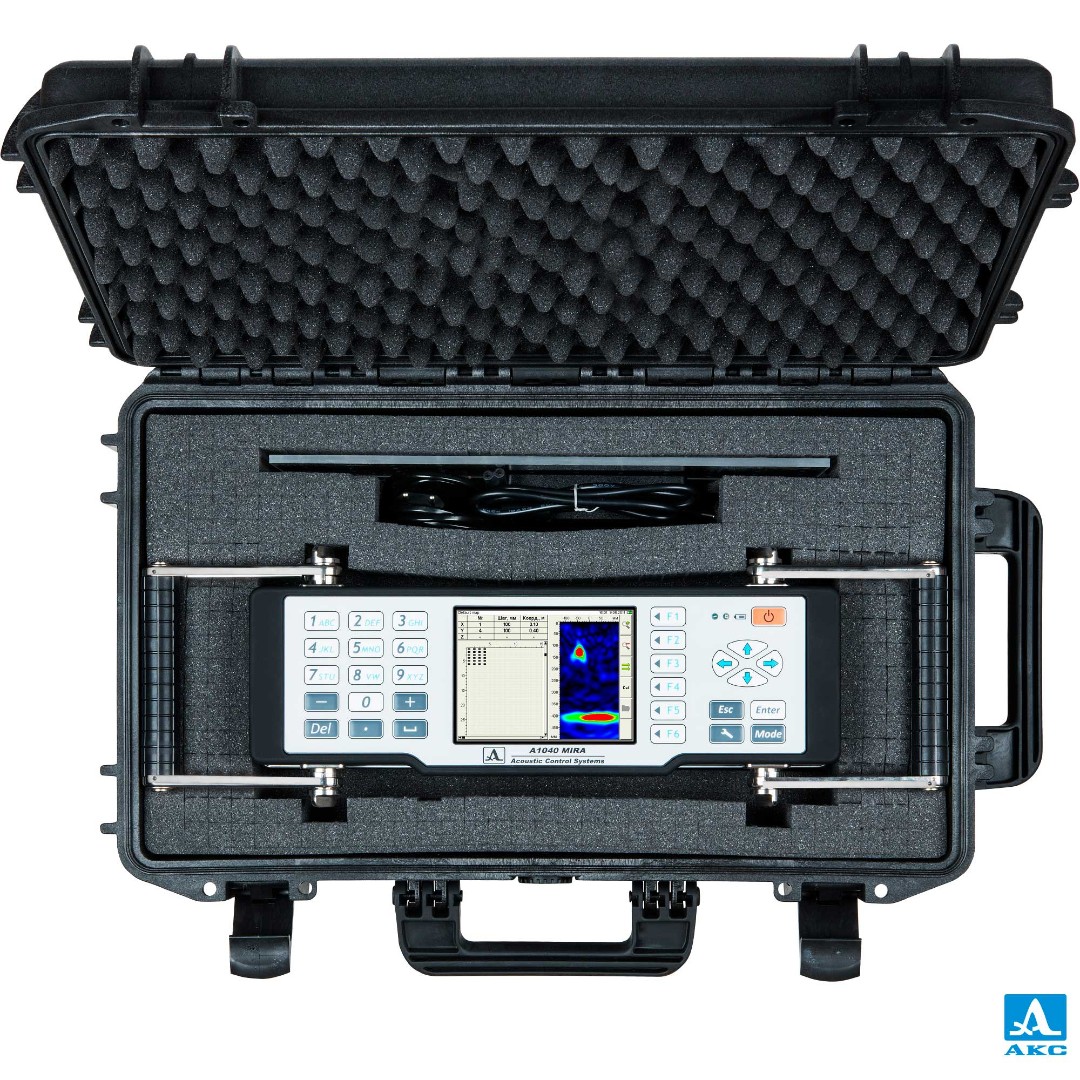

- Жесткий кейс М40
Документы
Видео
Совместимость

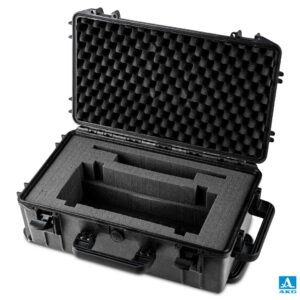

- Жесткий кейс М40
