Объект-микрометр ОМ-1 для микроскопа с поверкой (рабочий эталон 1-го разряда)

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Производитель	РФ: ВОСТОК-7
  Состояние	новое изделие
  Поверка	первичная поверка включена в цену и оформляется перед отправкой заказчику
  Межповерочный интервал	2 года

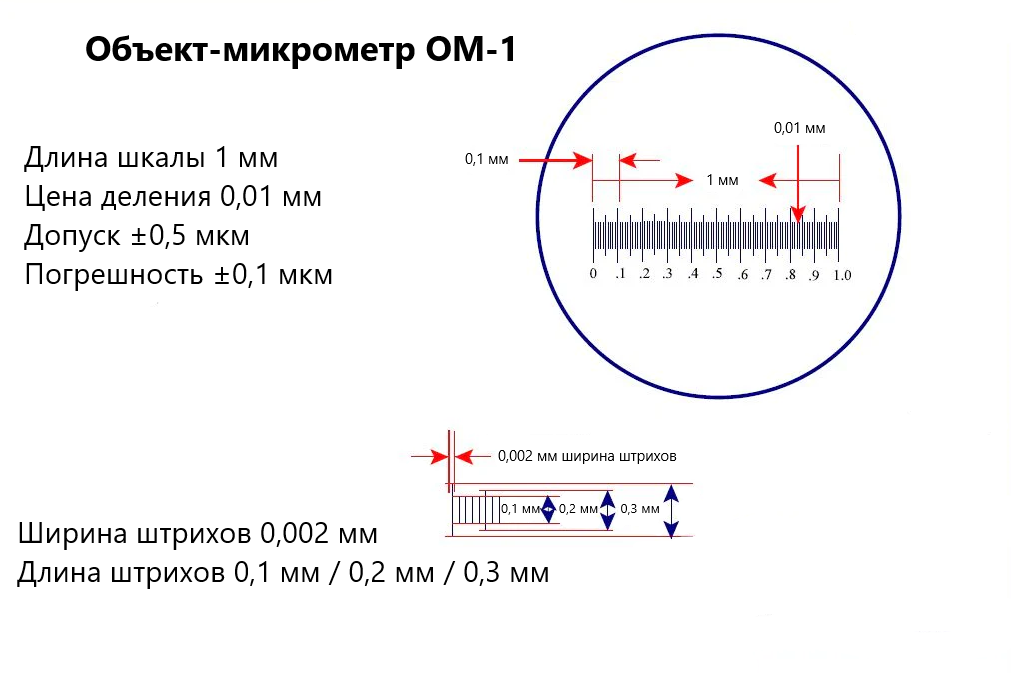

  Номинальная длина шкалы, мм	1
  Расстояние между серединами любых соседних делений, мм	0.01
  Допускаемые отклонения от номинальных значений общей длины и длины отдельных интервалов, мкм	±0.5
  Доверительные границы абсолютной погрешности при доверительной вероятности 0,99 объект-микрометров, применяемых в качестве рабочих эталонов 1-го разряда, мкм	±0.1
  Ширина штрихов, мкм	2.0 ±0.5

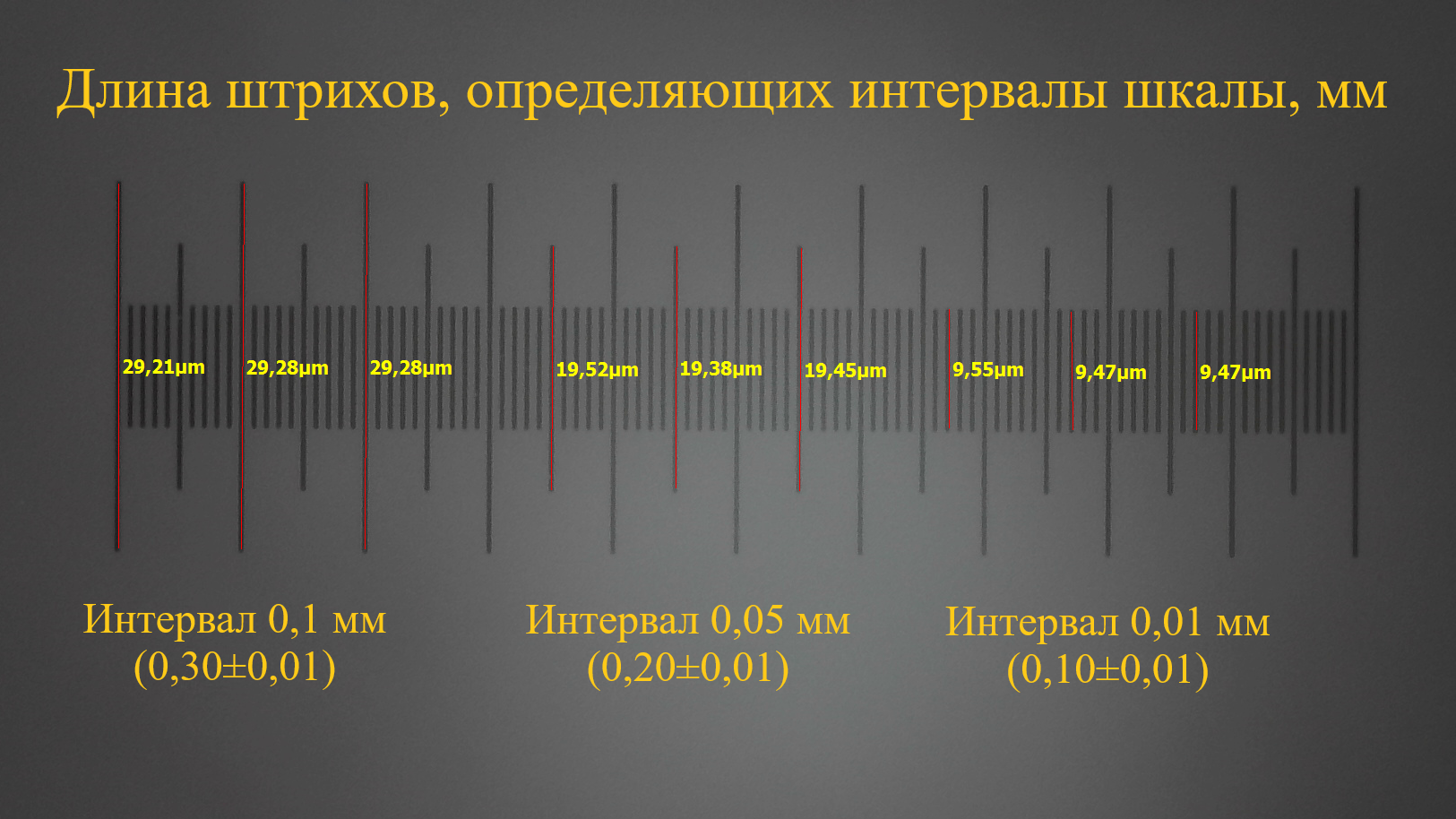

  Длина штрихов, определяющих интервалы шкалы (0,1 мм)	0.30 ±0.01
  Допускаемое отклонение от параллельности поверхности шкалы и плоскости основания, мм	0.005
  Температура окружающего воздуха, °С	от +19 до +21
  Относительная влажность воздуха, %, не более	80
  Средний срок службы, лет	10
  Средняя наработка до отказа, ч, не менее	10000

• Описание

  Основные сведения об объект-микрометре проходящего света ОМ-1. Изготовитель: «Восток-7». Состояние: новое изделие. Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в течение 40 рабочих дней с даты проведения поверки. Межповерочный интервал: 2 года.

  Назначение средства измерений. Объект-микрометры ОМ-1 предназначены для измерений длины, применения в качестве рабочих эталонов 1-го разряда в соответствии со 2 частью Государственной поверочной схемы для средств измерений длины в диапазоне от 1·10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29.12.2018, при передаче единицы длины рабочим эталонам меньшей точности и средствам измерений, а также для настройки и юстировки измерительных приборов. Объект-микрометры используются в работе как в проходящем, так и в отражённом свете.

  Сфера применения: измерительные микроскопы, проекторы, цены деления окуляр-микрометров, окулярных шкал и сеток.

  Объект-микрометры могут использоваться для измерения линейных размеров микрообъектов и выполнения иных расчётов, основанных на измерении и обработке линейных размеров в поле зрения оптического микроскопа в проходящем и отражённом свете, тёмном поле, фазовом контрасте, люминесценции, поляризации и при иных видах исследований. В цифровых микроскопах объект-микрометр применяется для калибровки цифровой системы визуализации и документирования микроскопа для последующего автоматического измерения расстояний средствами программного обеспечения. Для этого необходимо определить коэффициент пересчёта размера микрообъекта, измеренного в условных единицах «Пиксель», в размеры метрической системы СИ «Микрометры». Сохранив фотоизображение шкалы объект-микрометра при каждом рабочем увеличении микроскопа и указав известное расстояние в режиме калибровки, можно задать коэффициент пересчёта в единицы длины в плоскости фокусного расстояния, обеспечивающего максимальную резкость изображения.

  Описание средства измерений. Принцип действия объект-микрометров заключается в хранении и передаче единицы длины.

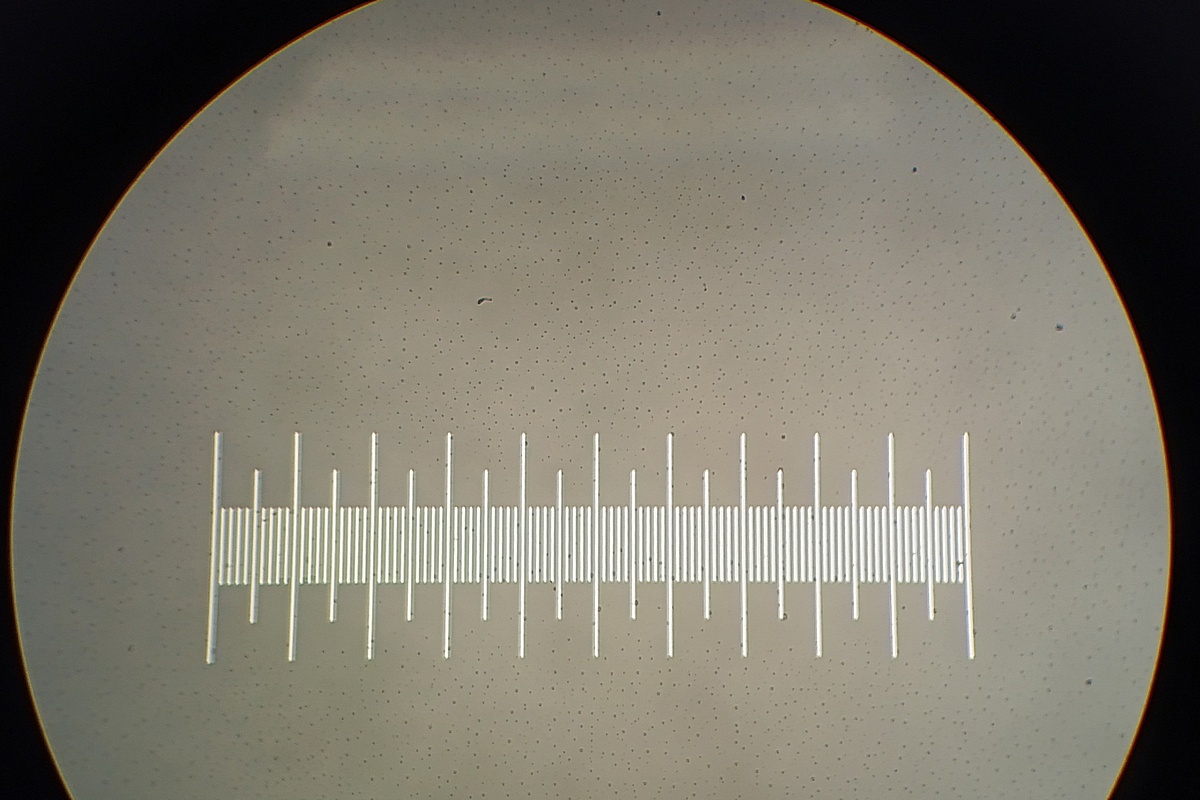

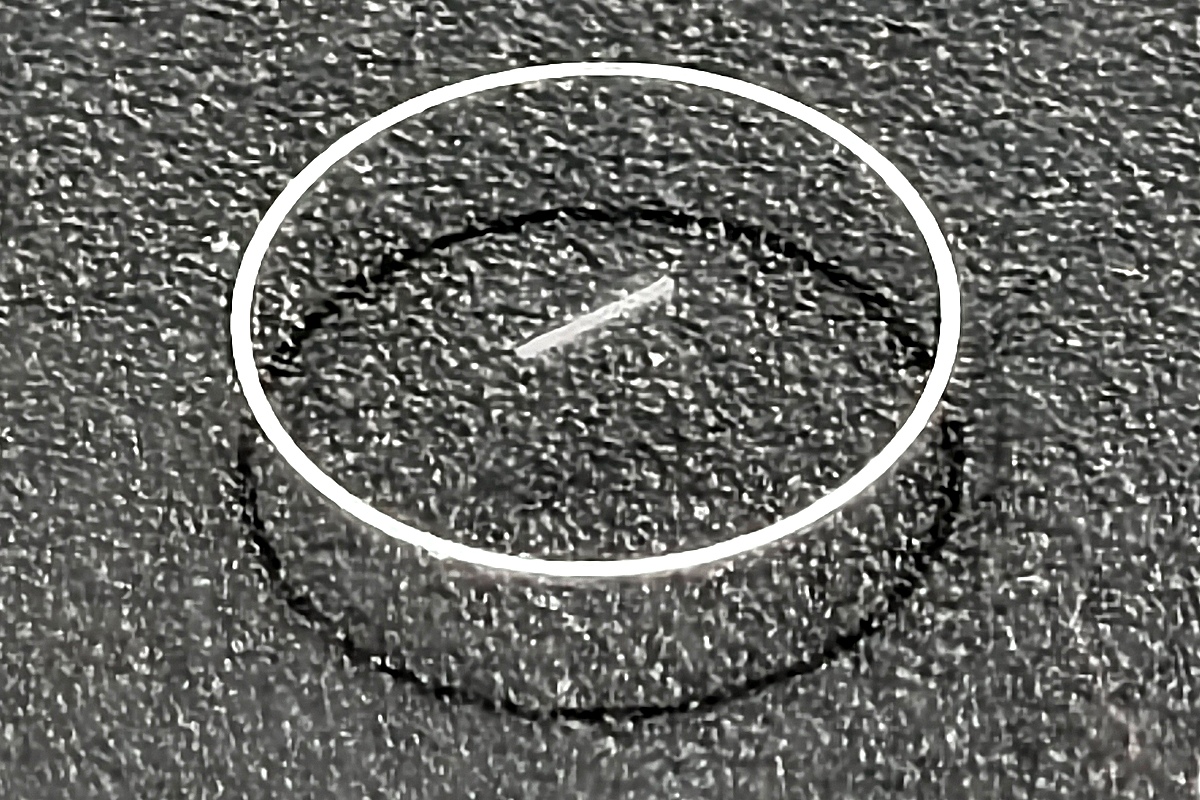

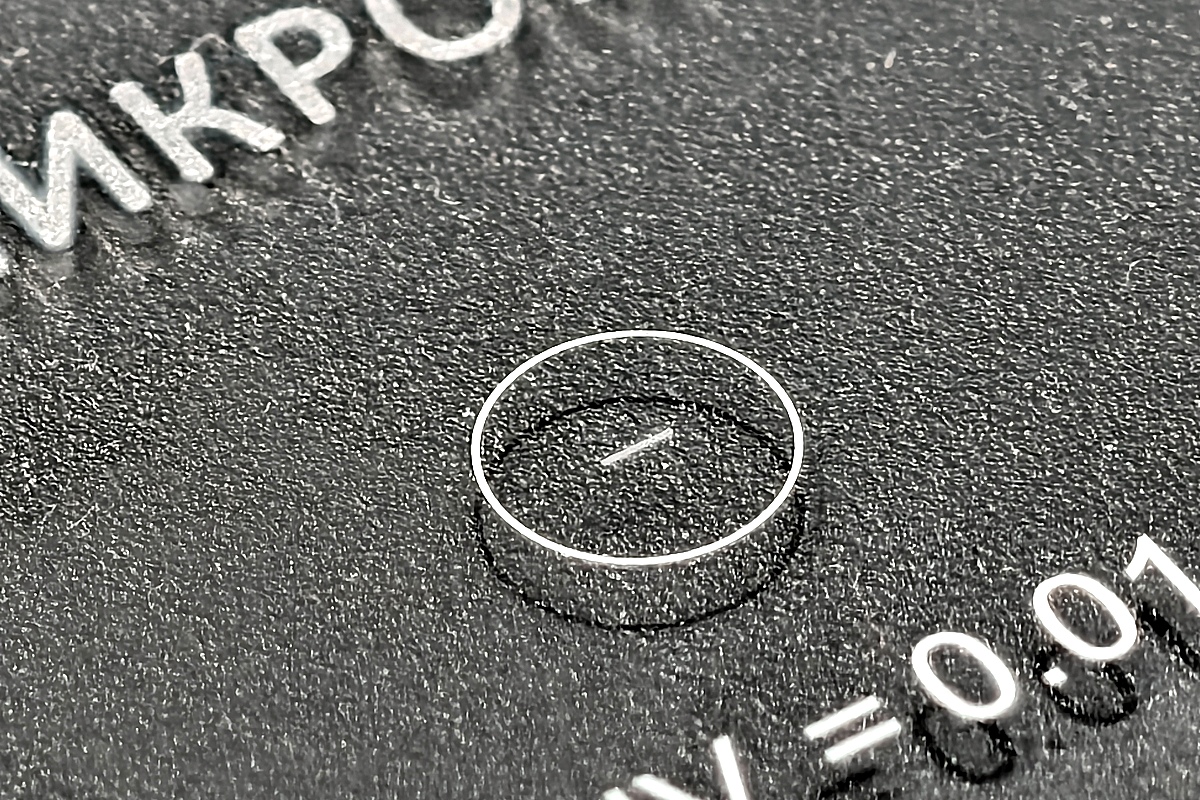

  Объект-микрометр представляет собой плоскопараллельную стеклянную пластину, в центре которой методом фотолитографии нанесены штрихи, образующие шкаловую поверхность.

  Работа с объект-микрометром.

  Перед эксплуатацией рекомендуется протереть объект-микрометр мягкой безворсовой тканью, смоченной этиловым спиртом по ГОСТ 5962-2013. После работы необходимо тщательно протереть ОМ от иммерсионного масла или биологических жидкостей и убрать в штатный футляр.

  Объект-микрометр ОМ-1 для проходящего света применяется для измерений увеличения, линейного поля зрения микроскопов, проекторов, цены деления окулярных шкал и сеток, в том числе виртуальных сеток в программном обеспечении, при работе как в проходящем, так и в отражённом свете, а также для поверки и калибровки микроскопов и проекторов. При использовании совмещают штрихи объект-микрометра с измеряемым объектом.

  Цену деления шкалы определяют для каждого сочетания объектива и окуляра.

  При использовании оптической системы микроскопа необходимо включить микроскоп, убедиться, что вставлен окуляр со шкалой, извлечь объект-микрометр из футляра, осмотреть стекло и шкалу, при необходимости очистить их, поместить объект-микрометр на предметный столик, получить резкое изображение шкалы и совместить его с изображением шкалы окуляра перемещением предметного столика и поворотом окуляра.

  • После совмещения шкал подсчитать число делений объект-микрометра, укладывающихся в выбранное число делений шкалы окуляра.
  • Цена деления окулярной шкалы определяется по формуле: L = (NS)/n, где L — цена деления окуляр-микрометра, N — число делений объект-микрометра, S — цена одного деления объект-микрометра, n — число делений окуляр-микрометра, совпадающих с числом делений объект-микрометра.

  При использовании цифровой камеры, компьютера и программного обеспечения микроскопа необходимо вывести изображение с камеры на экран, установить объект-микрометр на предметный столик, сфокусировать и отцентрировать изображение шкалы, установить разрешение цифровой камеры, получить контрастное изображение и сделать фотографию. Средствами программного обеспечения для видеозахвата выполняют калибровку системы измерения вычислением и сохранением коэффициента пересчёта пикселей в микрометры.

  Калибровку необходимо проводить для каждого используемого объектива и каждого применяемого разрешения цифровой камеры. При работе с объективами 40х и более для повышения точности измерения и калибровки стоит учитывать ширину штриха. При работе с объективом 100х необходимо добавить каплю иммерсионного масла непосредственно на объект-микрометр, после чего подвести объектив и выполнить калибровку.

  При определении цены деления шкалы окуляра рекомендуется использовать максимально большое количество делений шкалы объект-микрометра в поле зрения — это снизит погрешность калибровки и последующих измерений.

  После работы необходимо тщательно протереть объект-микрометр от иммерсионного масла или биологических жидкостей и убрать в штатный футляр. Объект-микрометр поставляется в штатном пластиковом футляре, который защищает стекло от повреждения при транспортировке и хранении.

• Комплектация

  • Объект-микрометр для микроскопов ОМ-1 (рабочий эталон первого разряда) — 1 шт.
  • Футляр — 1 шт.
  • Паспорт — 1 экз.

• Документы

  • Объект-микрометры ОМ-1 (рабочий эталон 1-го разряда). Паспорт.
  • Описание типа средства измерений 98888-26. Объект-микрометры ОМ-1
  • Методика поверки объект-микрометров ОМ-1 — ГРСИ 98888-26
  • ГОСТ 7513-75 Объект-микрометр. Технические условия
