Описание
| Производитель | ООО «Восток-7», Россия |
| Номер реестра СИ | 76028-19 |

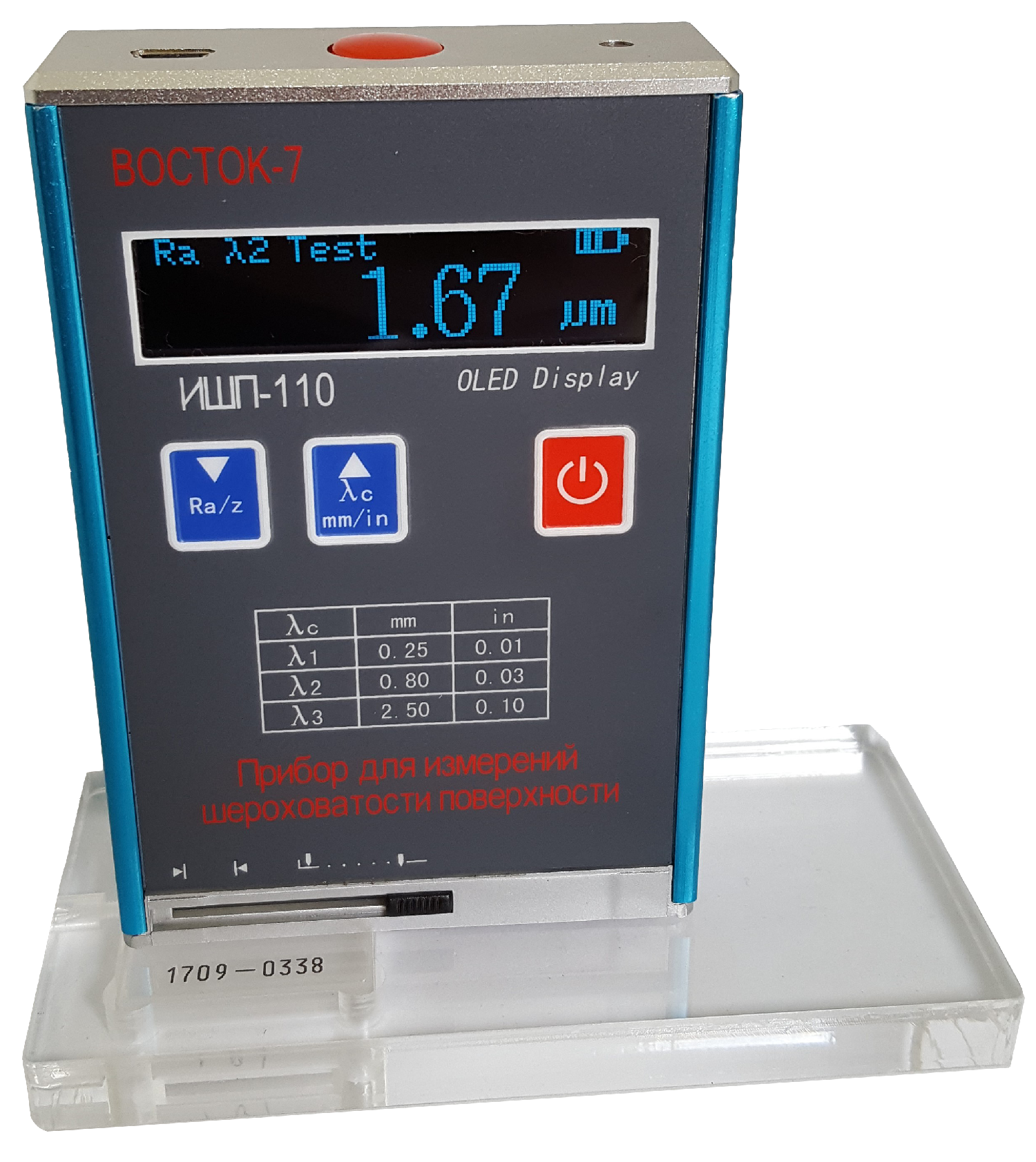

Приборы модификации ИШП-110 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров. Особенности модификации ИШП-110:
- Измеряет 4 параметра шероховатости поверхности: Ra; Rz; Rq и Rt;
- Измерение только на плоских поверхностях;
- Рабочий режим эксплуатации — при положительных и отрицательных температурах окружающей среды;
- Питание приборов осуществляется от встроенного аккумулятора;
- Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение;
- Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости;
- Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений;

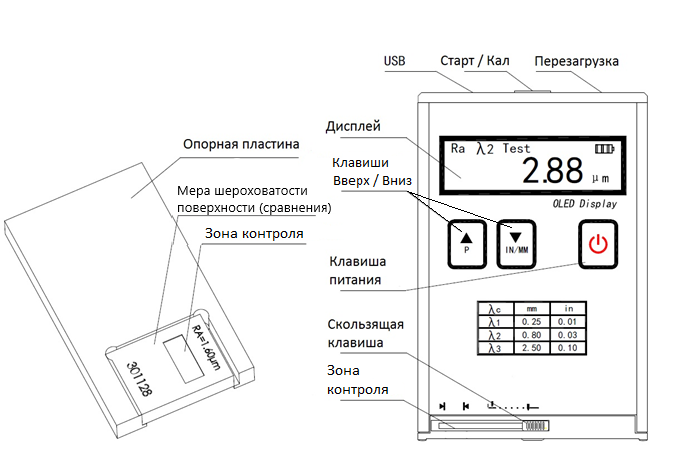

- Таблица выбора базовой длины отсечки шага на тыльной стороне прибора для удобства оператора;
- Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
- Измерения в метрической (СИ, µm) и английской (µin) системах мер.

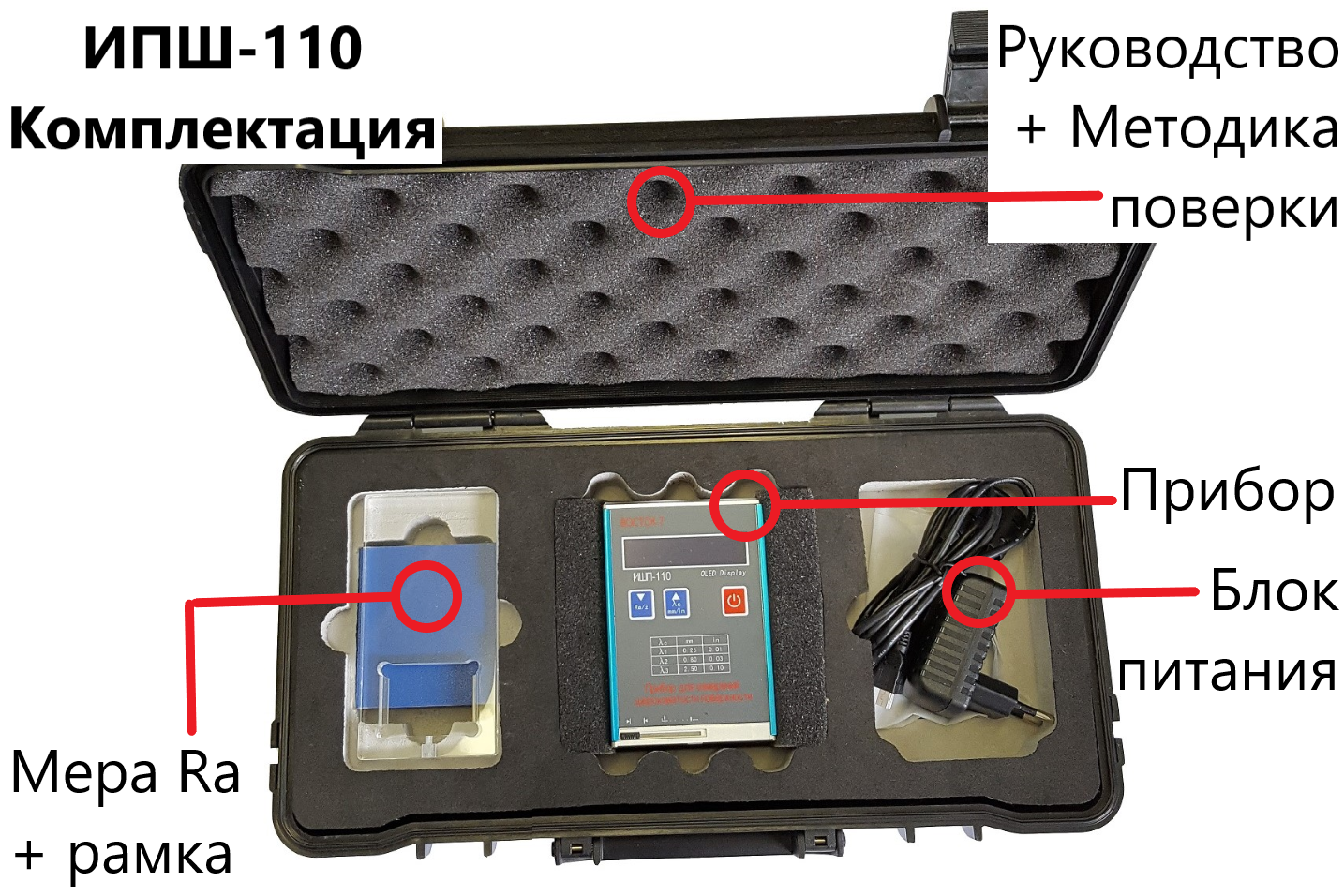

Комплектация
|
Базовая комплектация (включена в стоимость прибора): |
||
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерений шероховатости |
ИШП-6100; ИШП-210; ИШП-110 |
1 шт. (по заказу) |
|
Установочная (настроечная) мера шероховатости поверхности, параметр Ra |
— |
1 шт. |
|
Принадлежности |
— |
1 компл. |
|
Руководство по эксплуатации для модификации ИШП-110 |
26.51.66.190-013-11548758-18 РЭ |
1 экз. |
|
Упаковочный кейс |
— |
1 шт. |
|
Методика поверки |
РТ-МП-5411-445-2019 |
1 экз. |
|
Дополнительная комплектация (по заказу): |
||
|
Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика |
По заказу |
|
|
Установочная рамка с выемкой для размещения в ней меры шероховатости |
По заказу |
|
|
V-образный блок для цилиндрических изделий с магнитом |
По заказу |
|
Технические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
ИШП-110 |
|
Измеряемые параметры шероховатости |
Ra, Rz, Rq, Rt |
|
Фильтр |
RC |
|
График |
|
|
Диапазон измерений: — по параметрам Ra, Rq, мкм — по параметру Rz, Rz, R3z, Ry, Rt, Rp, Rm мкм — Ось X (горизонтальная), мм |
от 0,1 до 15,0 от 0,1 до 50,0 |
|
Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм |
|
|
Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % |
10 |
|
Относительное СКО результатов измерений, %, не более |
7 |
|
Диапазон вертикального перемещения щупа (ось Z — вертикальная), мкм |
— |
|

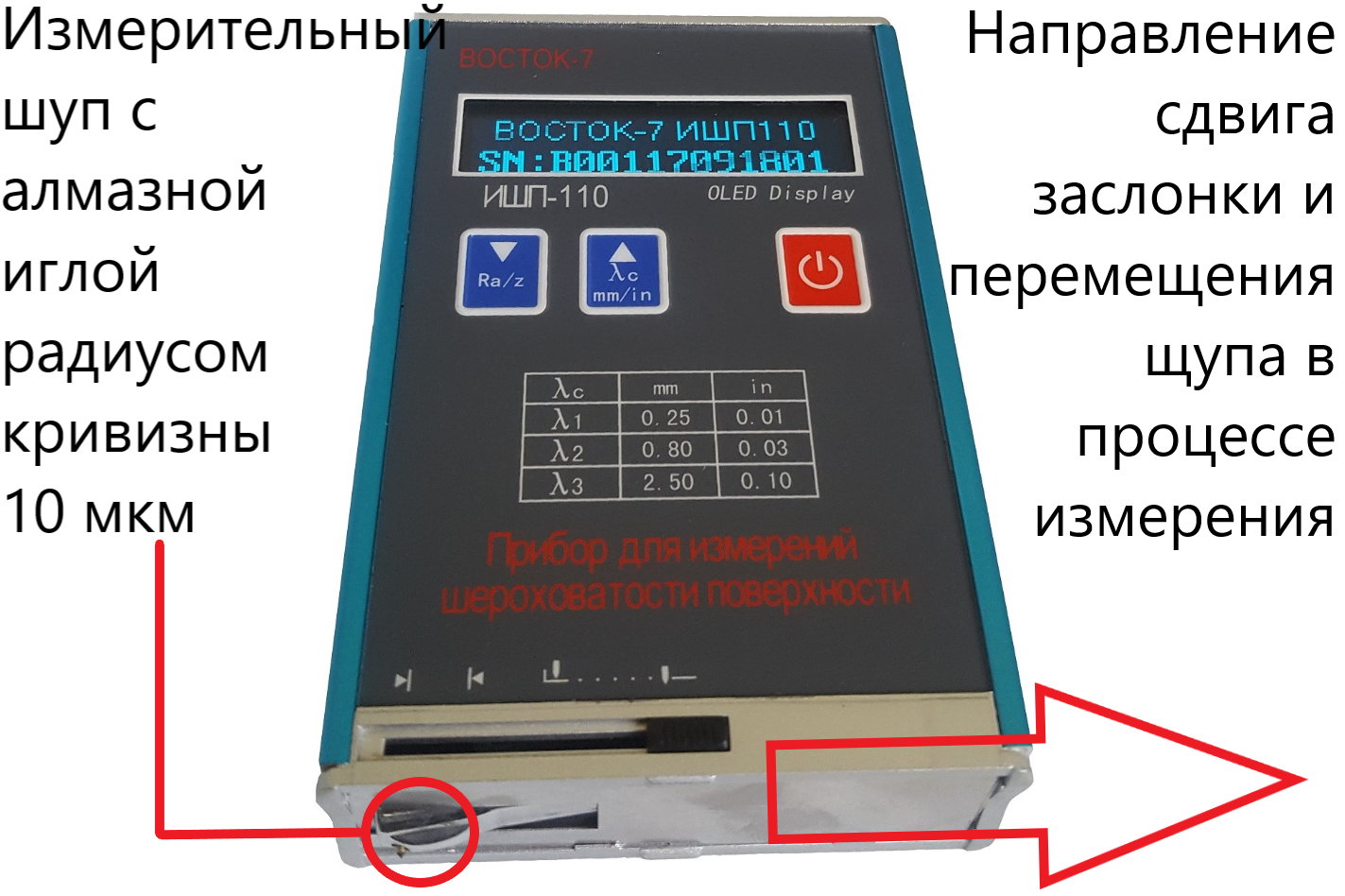

Радиус кривизны щупа, мкм |
10 |
|
Измерительное усилие, мН |
50 |
|
Отсечка шага, мм |
0,25; 0,8; 2,5 |
|
Длина оценки, мм |
1,25; 4,0 |
|
Скорость перемещения щупа, мм/с — на базовой длине 0,25 мм — на базовой длине 0,8 мм — на базовой длине 2,5 мм |
0,135 0,5 1,0 |
2.2. Основные технические характеристики. Таблица:
|
Наименование характеристики |
Значение |
|
Модификация |
ИШП-110 |
|
Автоотключение прибора, мин. |
10 |
|
Питание |

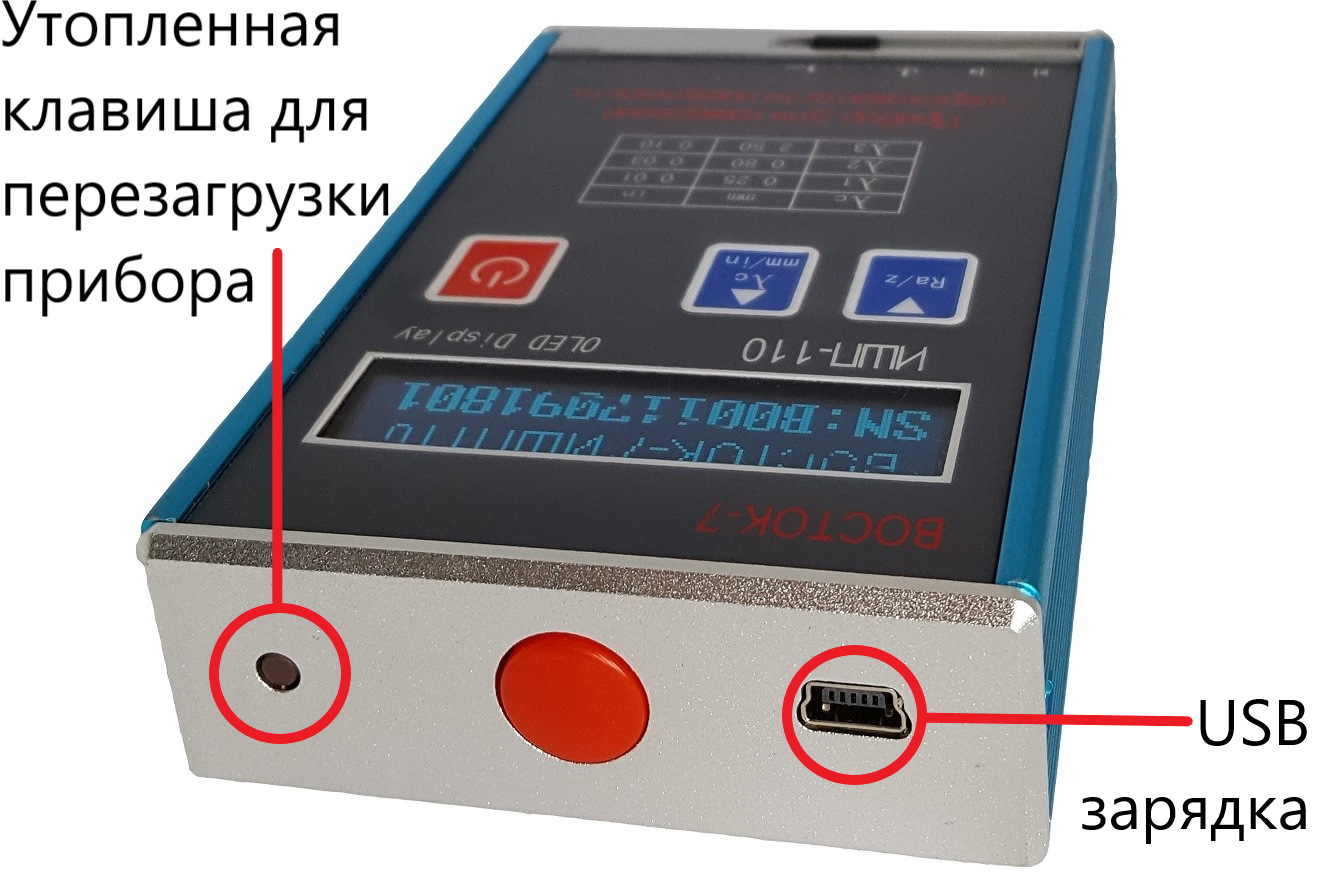

Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель |
|
Длительность непрерывной работы, ч |
≥13 |
|
Габаритные размеры (длина × ширина × высота), мм, не более |
70×24×106 |
|
Масса, г, не более |
200 |
|
Условия эксплуатации: |
|
|
Температура окружающей среды, °С |
–20…+50 |
|
Относительная влажность воздуха, % |
30…90 |
|
Срок службы, лет, не менее |
5 |
