Толщиномер ультразвуковой АКС А1207U

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:

  Россия

  Ультразвуковой толщиномер А1207U с обновленным легкосъемным раздельно-совмещенным преобразователем частотой 10 МГц и с малым размером рабочей поверхности предназначен для проведения экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб малого диаметра (от 20 мм).

  Универсальная модель миниатюрного толщиномера, совмещающего удобство и легкость эксплуатации с расширенными техническими возможностями.

  Принцип действия прибора состоит в измерении времени двойного прохода ультразвуковых импульсов через объект контроля (ОК) от одной поверхности до другой, пересчитываемое в значение толщины по известному значению скорости.

  Для излучения УЗ импульсов в объект контроля и приёма их отражений используется встроенный в корпус толщиномера пьезоэлектрический преобразователь (ПЭП), который устанавливается на поверхность объекта контроля в том месте, где необходимо провести измерения.

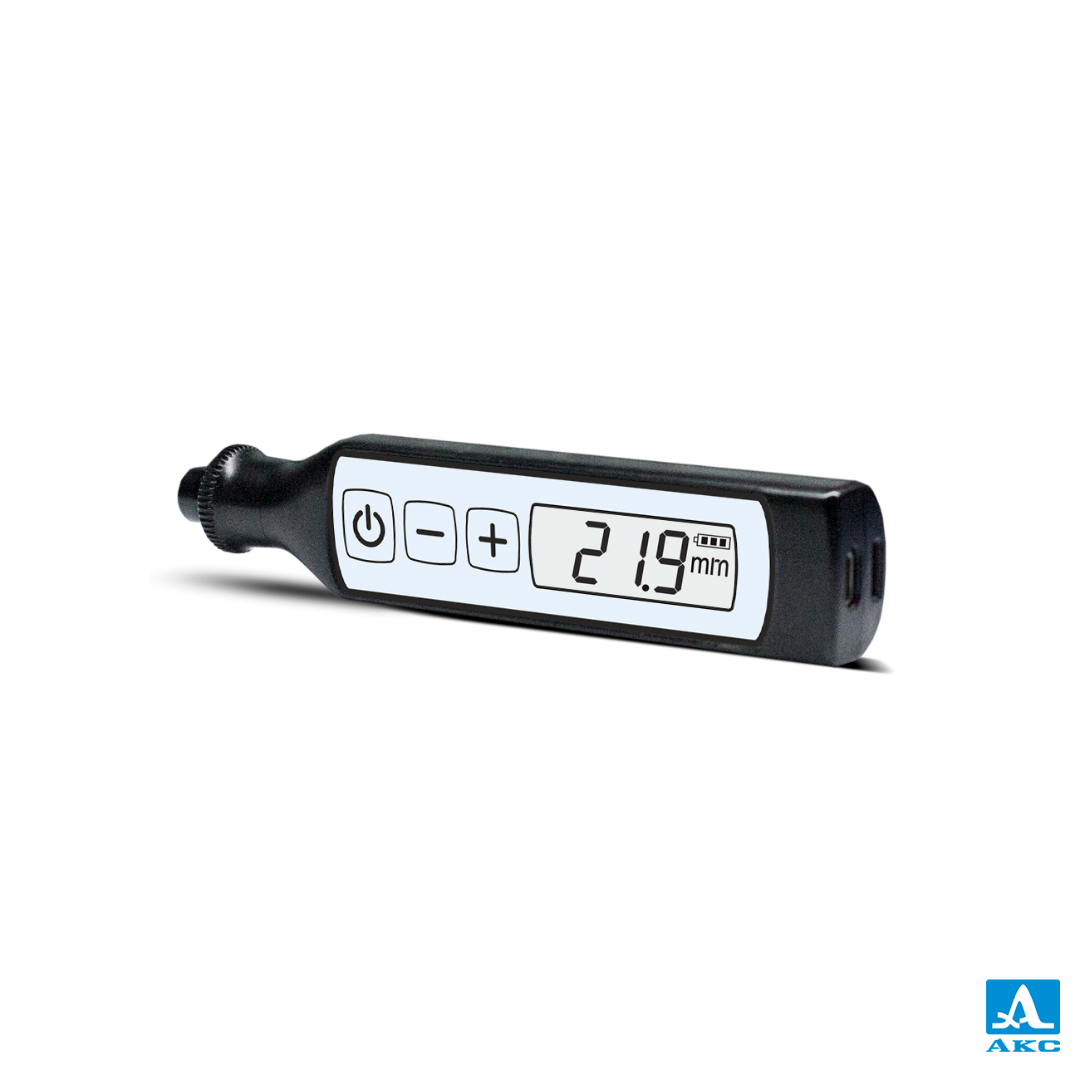

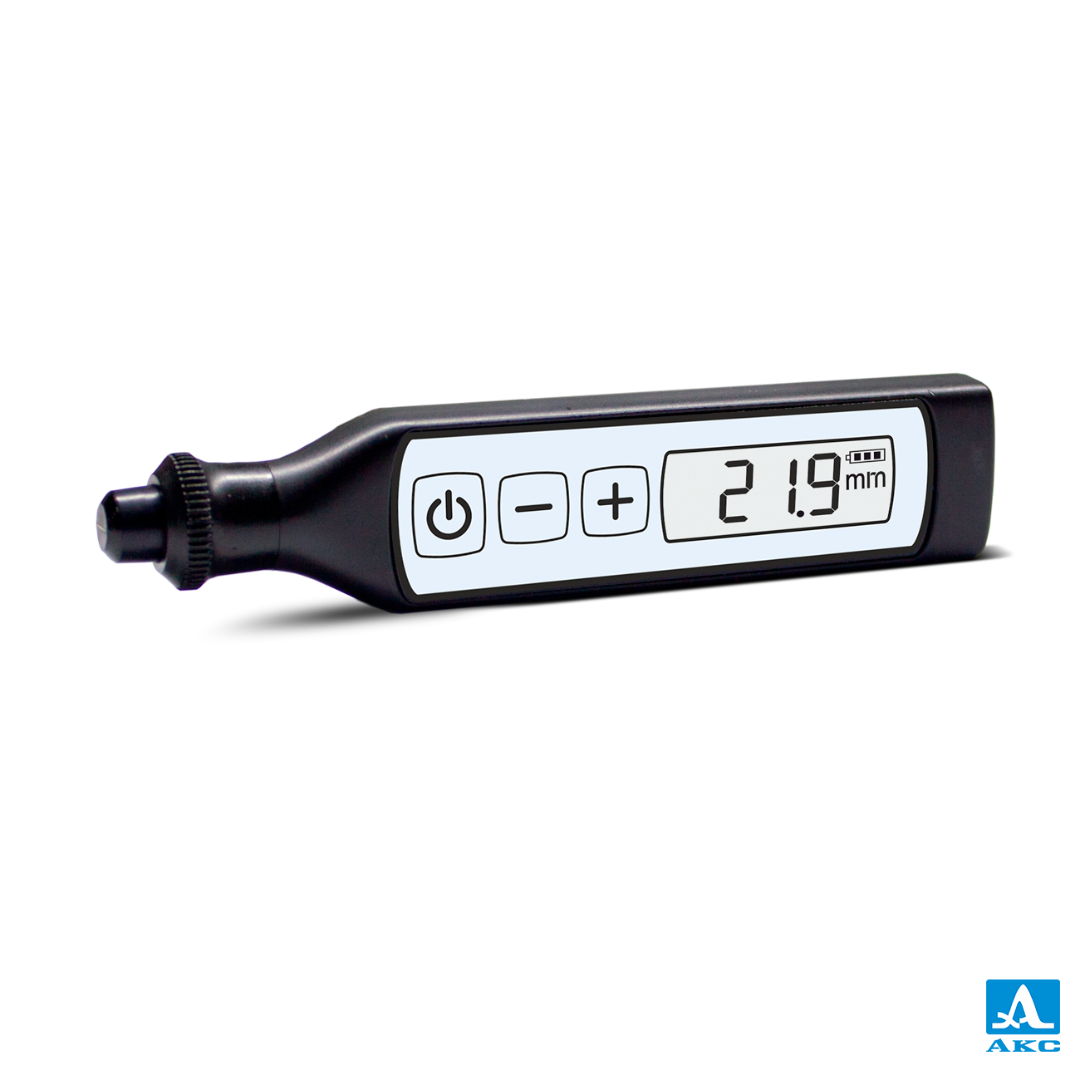

  Толщиномер А1207U выполнен в портативном моноблочном исполнении со встроенным аккумулятором и с возможностью использования встроенного сменного совмещенного преобразователя S1573 5.0A0D8CL частотой 5 МГц или раздельно-совмещенного преобразователя D1572 10.0A0D6CL частотой 10 МГц.

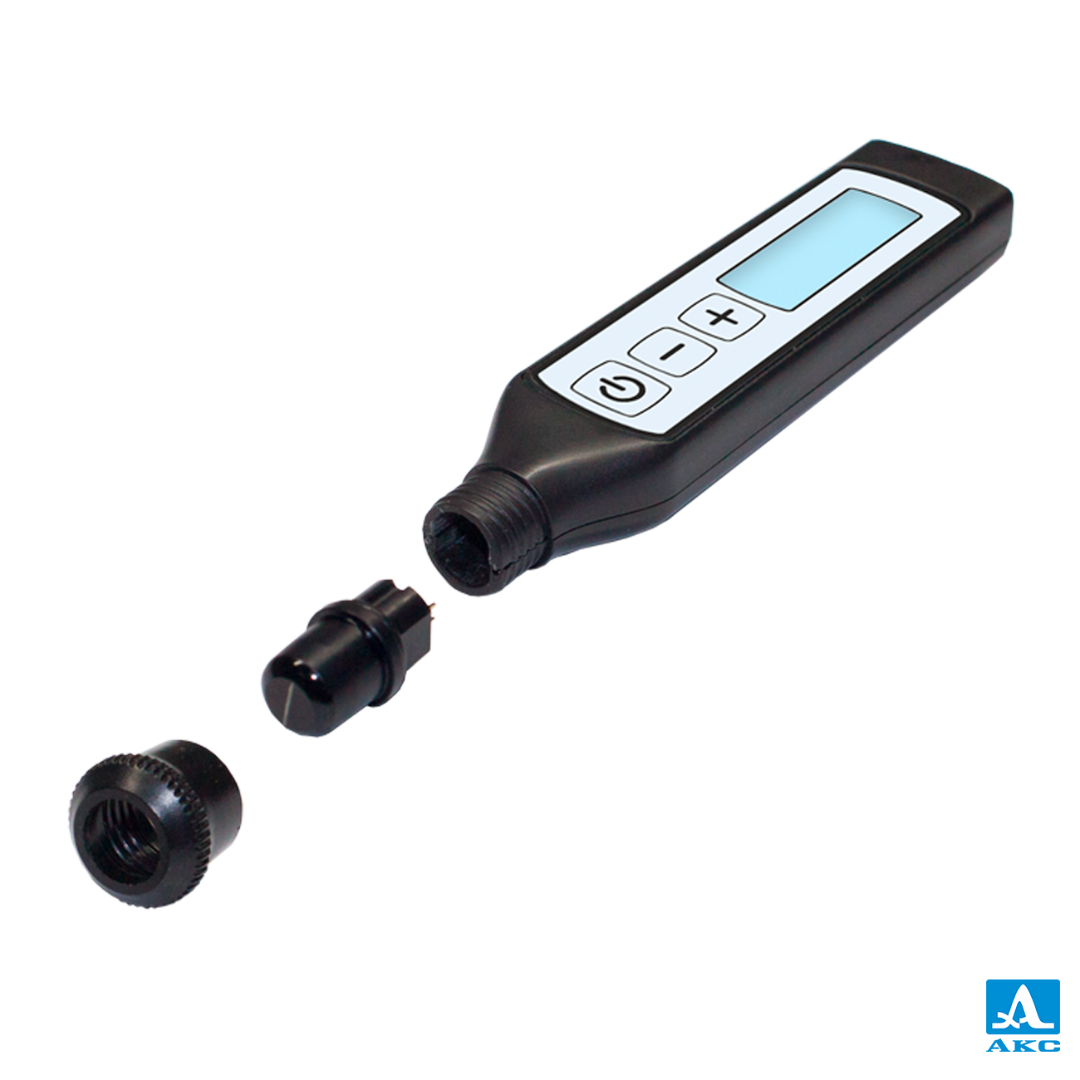

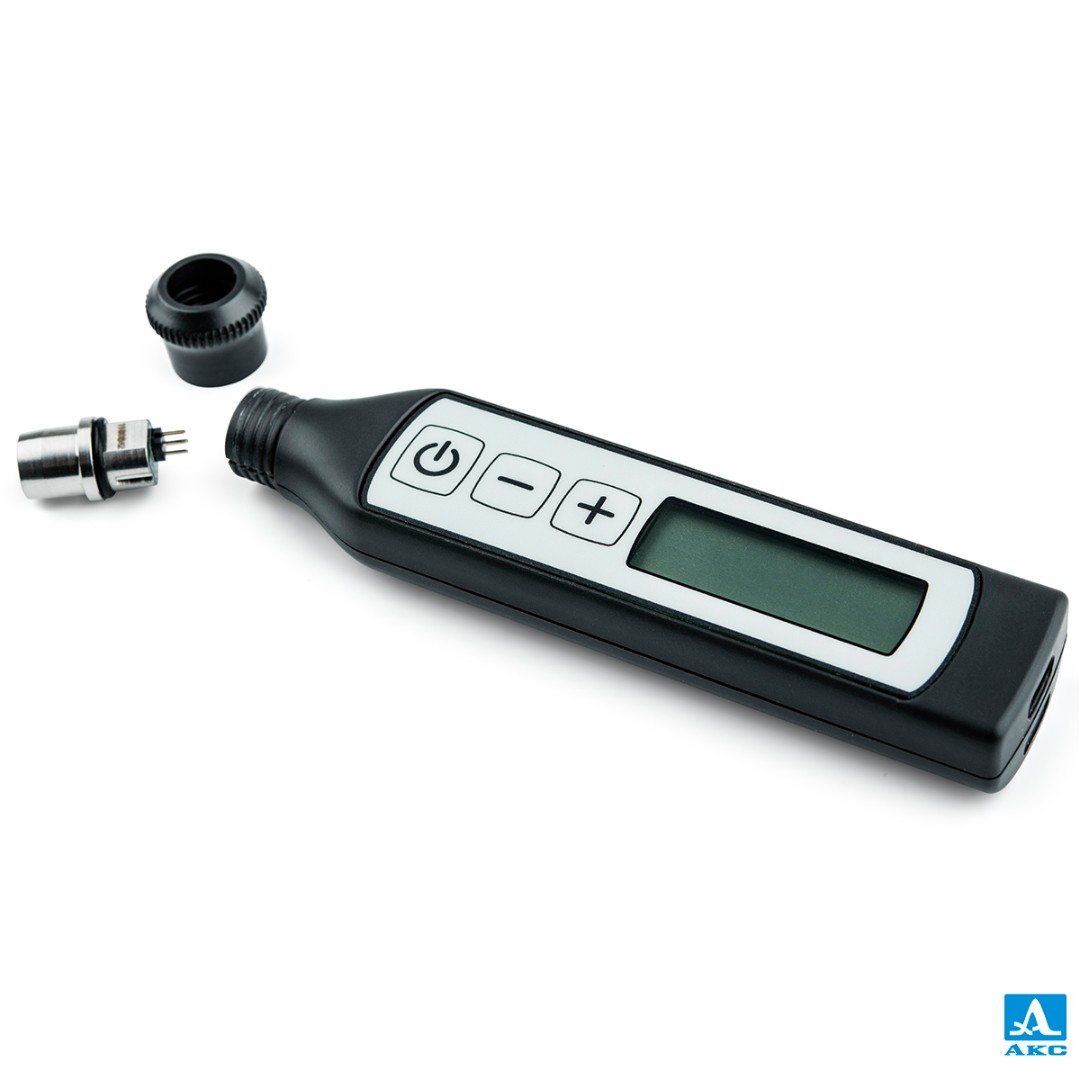

  Конструкция прибора предусматривает возможность самостоятельной замены встроенного преобразователя при износе его рабочей поверхности, путём выкручивания наконечника и отсоединения преобразователя от платы прибора без дополнительных инструментов.

  Прибор может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки, которой могут служить различные масла, вода, глицерин, специальные контактные жидкости, гели для ультразвукового контроля (АКС-гель) и т. д.

  Особенности

  • Удобное меню для оперативного выбора параметров
  • Исключительная простота настройки и использования прибора

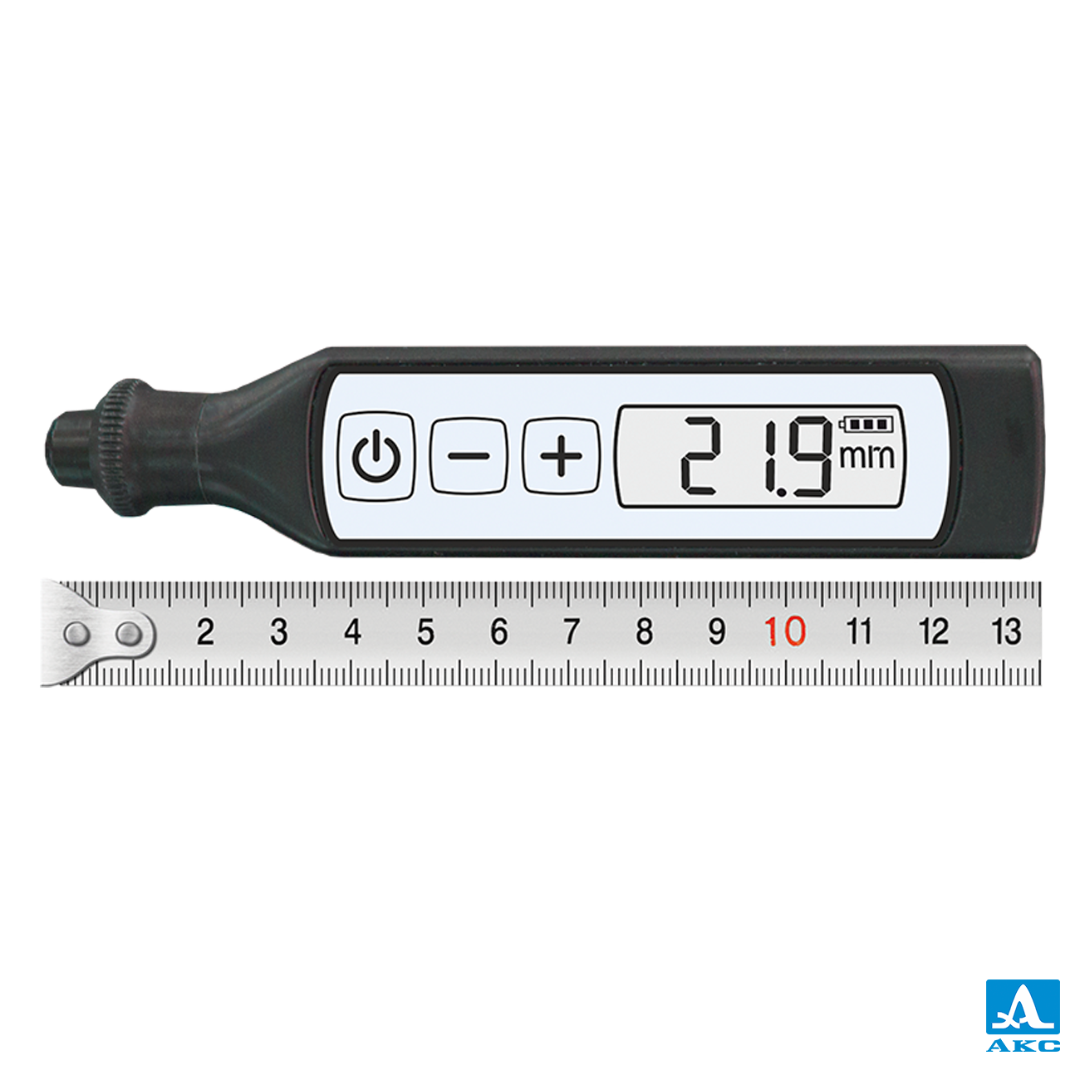

  • Малые габариты и вес (умещается в кармане)
  • Возможность установки необходимой скорости
  • Возможность использования совмещенного и раздельно-совмещенного встроенных ПЭП
  • Возможность самостоятельной замены сменного встроенного преобразователя (без использования дополнительных инструментов) при износе его рабочей поверхности, а также для смены типа преобразователя с раздельно-совмещённого на совмещённый и наоборот.
  • Проведение экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб с минимальным радиусом кривизны от 10 мм благодаря малому размеру рабочей поверхности раздельно-совмещенного ПЭП (диаметр 6 мм)
  • Встроенный LiPol аккумулятор
  • Разъем Micro-USB для заряда аккумулятора от ПК или от сети, при подключении адаптера питания

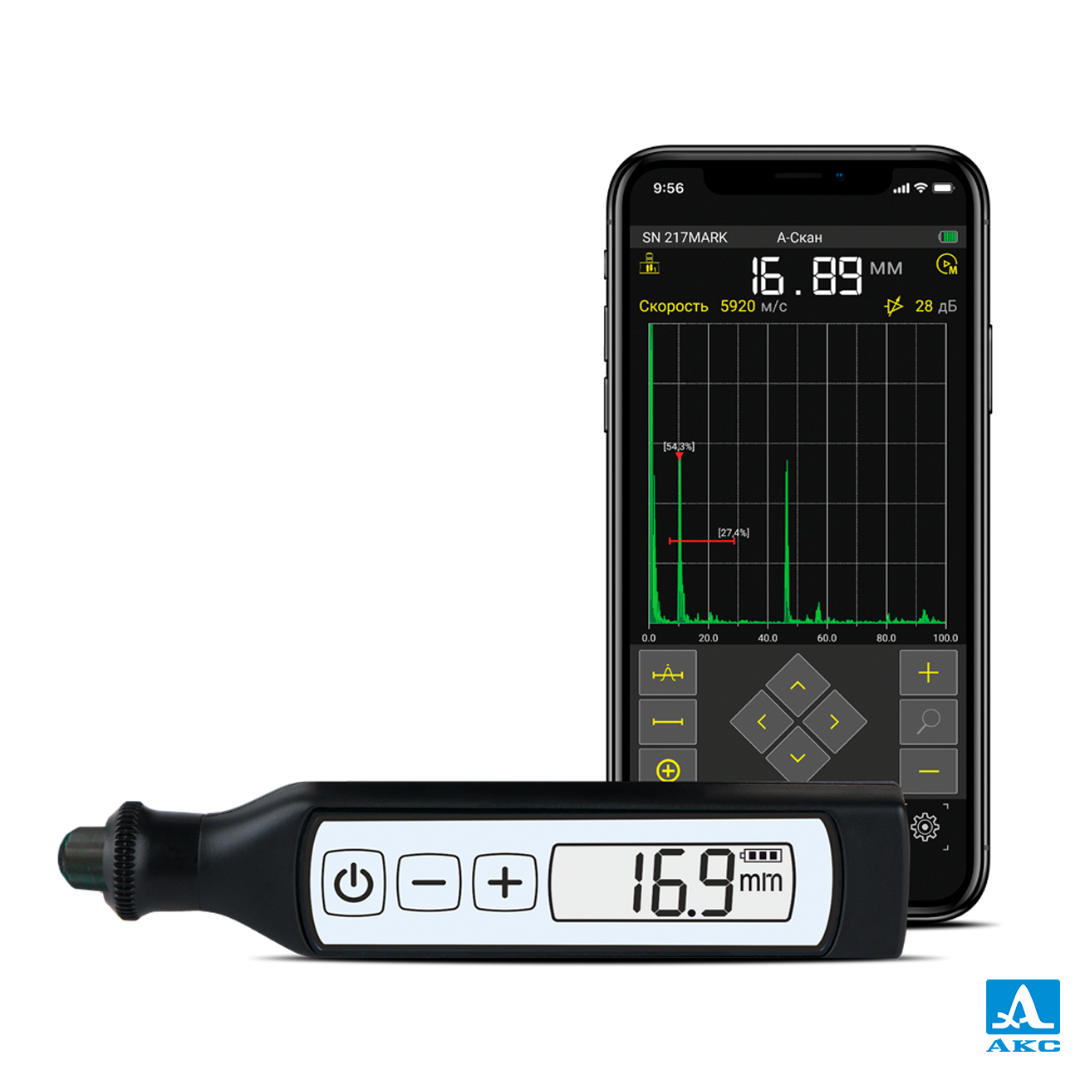

  • Встроенный Bluetooth модуль для связи и отображения в режиме реального времени (онлайн–толщиномер) цифрового результата измерений и А-Скана сигнала на экране смартфона или планшета
  • Специализированное приложение для просмотра цифрового результата измерений и А-Скана сигнала в системах iOS и Android

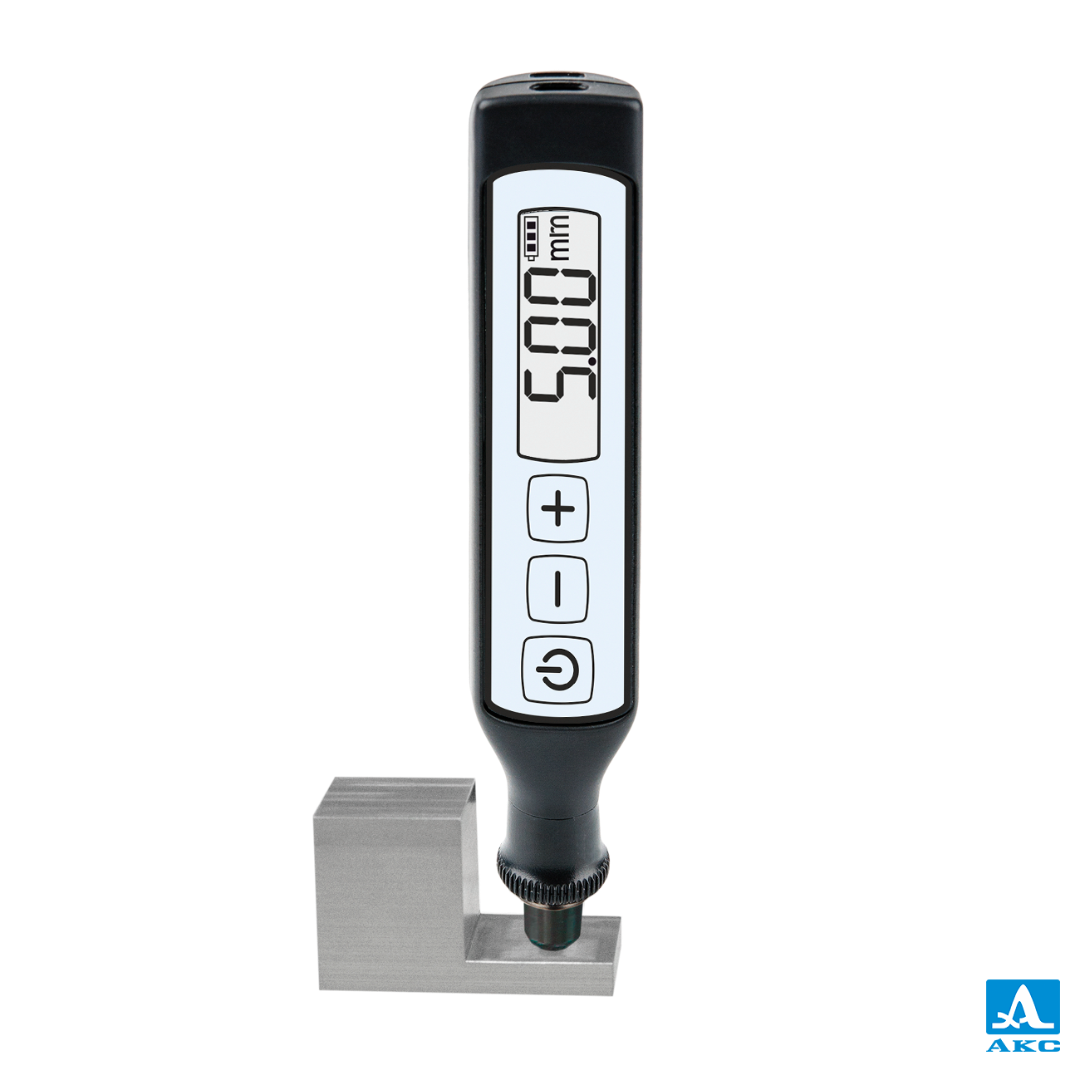

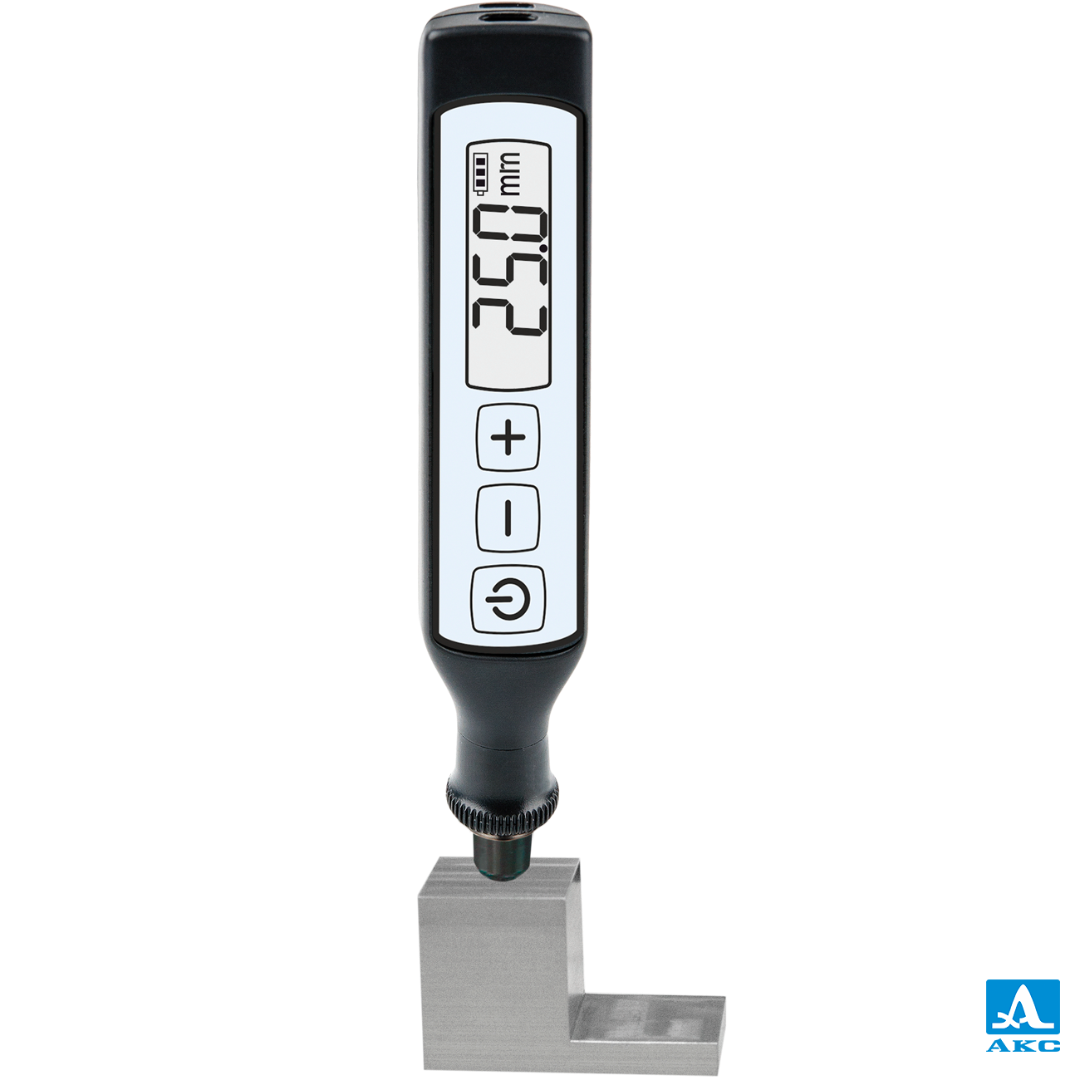

  • Автоматическая калибровка времени задержки (нуля) встроенного преобразователя на калибровочном образце UCB014 (на толщине 5 мм  для совмещённого преобразователя, на толщинах 25 и 5 мм для раздельно-совмещённого преобразователя)

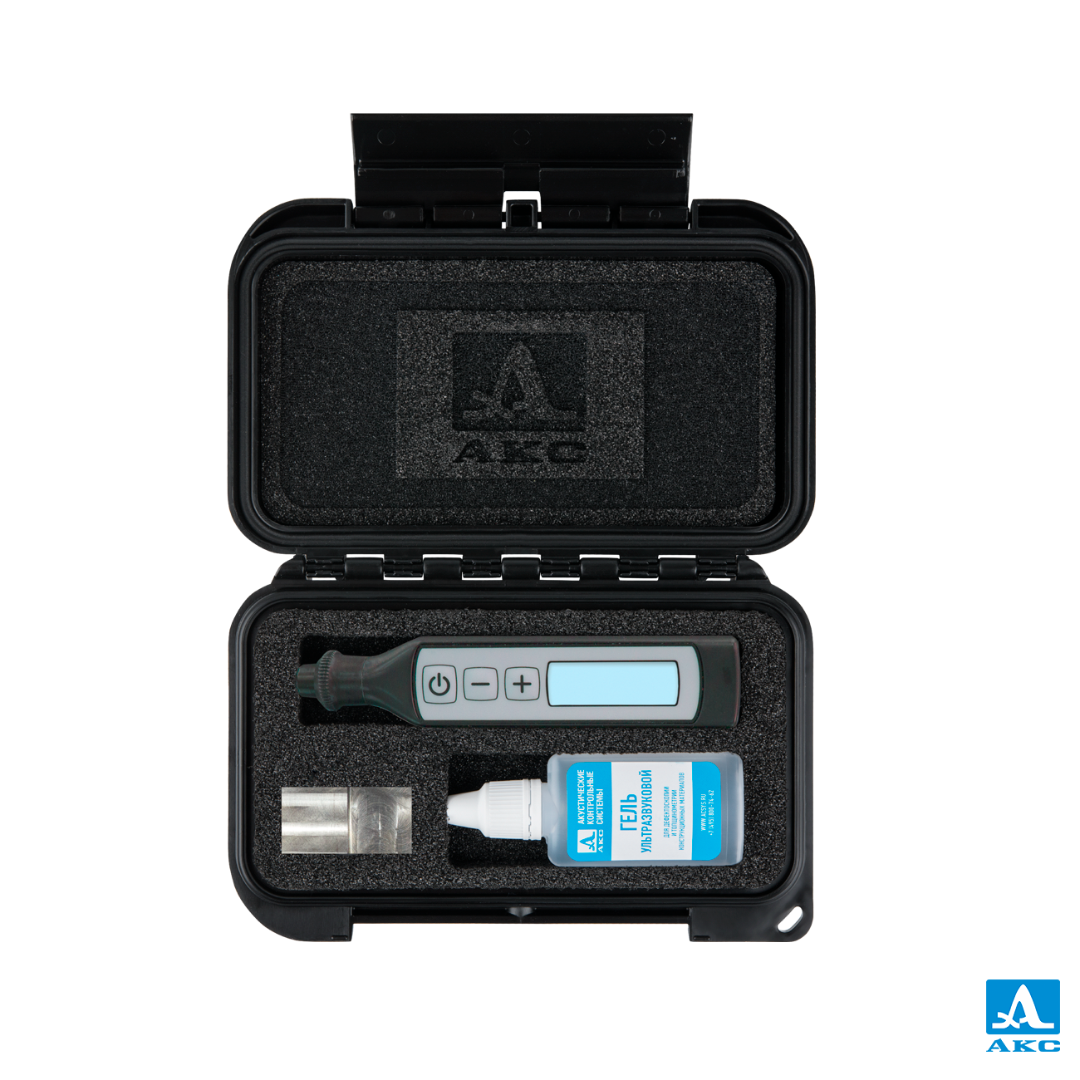

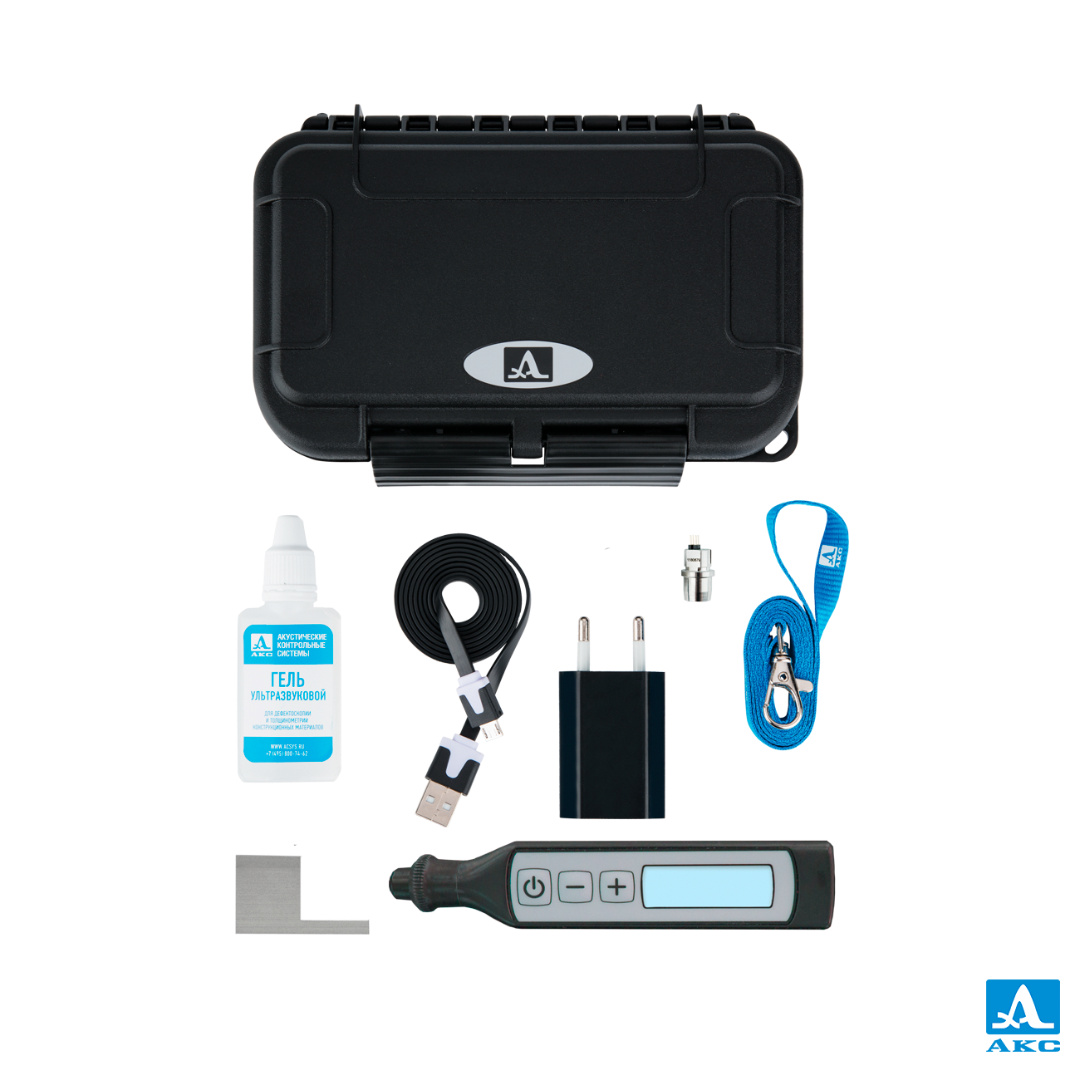

• Комплектация

  • А1207U - электронный блок ультразвукового толщиномера

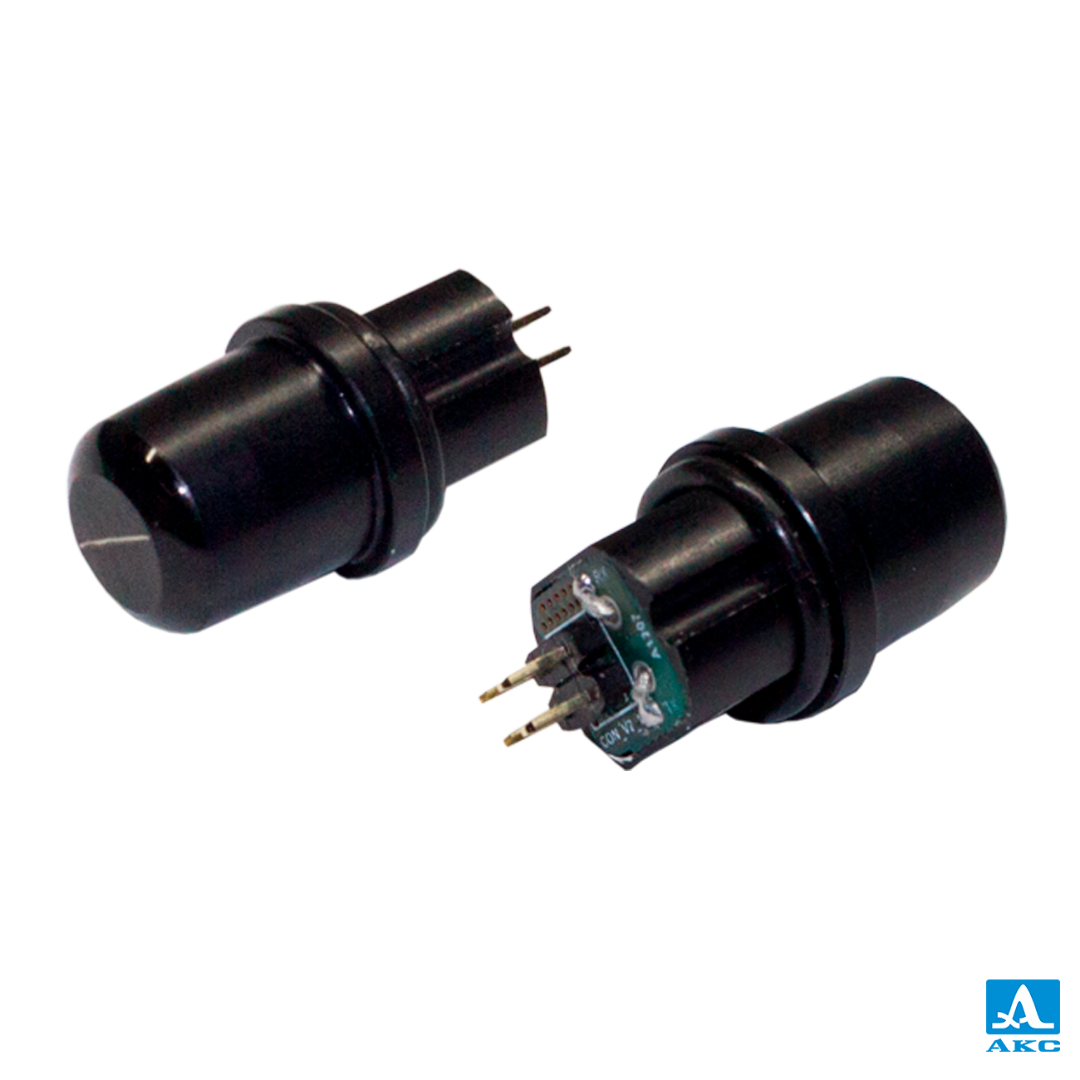

  • Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
  • Совмещенный преобразователь S1573 5.0A0D8CL
  • Кабель USB A - Micro B
  • Сетевой адаптер 220 В - USB

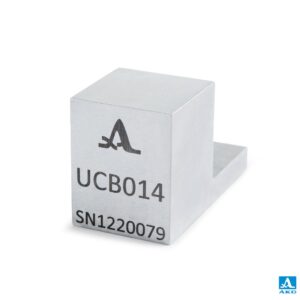

  • Калибровочный образец UCB014
  • Гель "АКС-гель" -35°C+100°C, 20 г

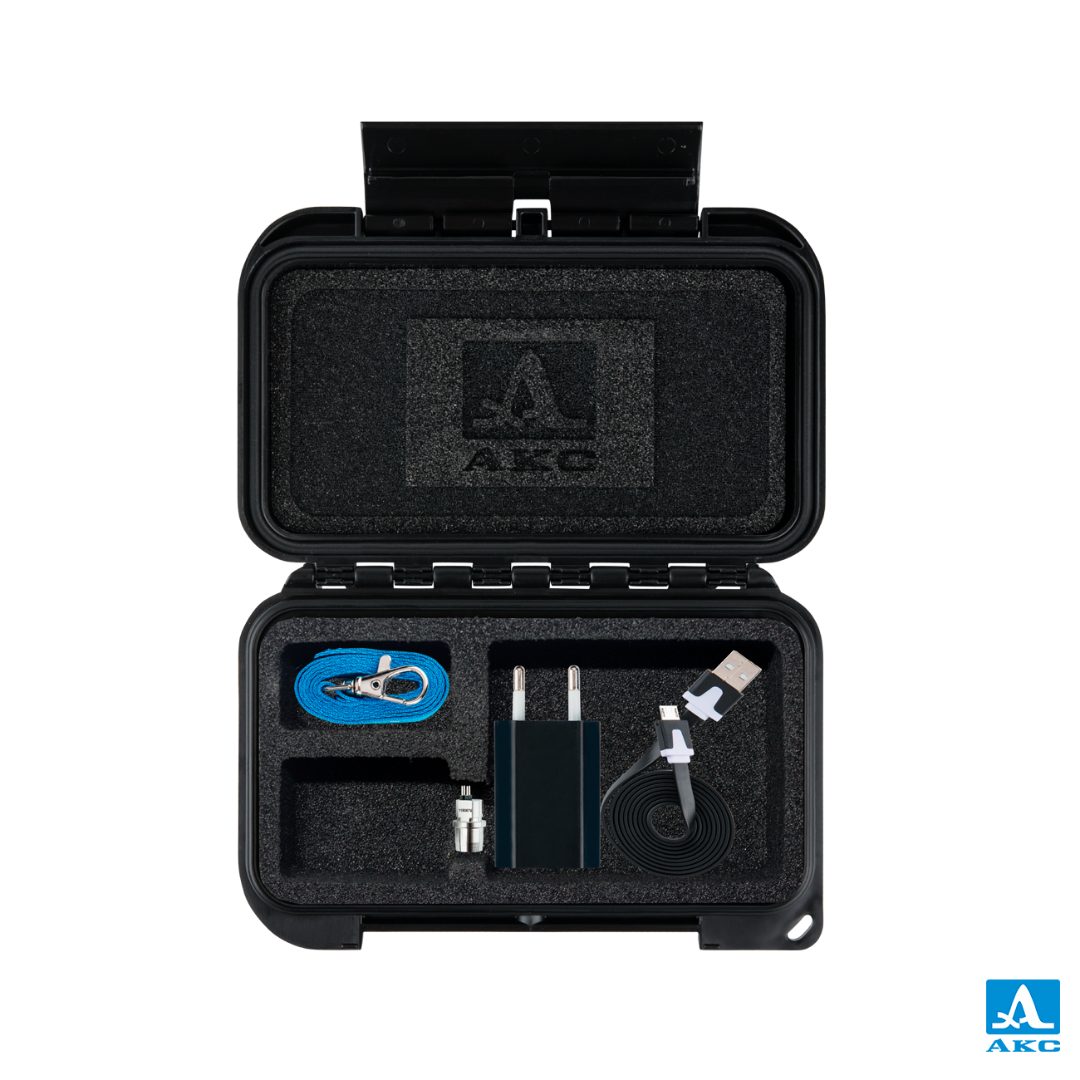

  • Жесткий кейс Т07

  Технические характеристики

  Параметр	Значение
  Диапазон измеряемой толщины (по стали), мм:
  с совмещённым преобразователем	от 0,8 до 150,0
  с раздельно-совмещённым преобразователем	от 0,6 до 50,0
  Дискретность индикации толщины, мм:
  от 0,60 до 9,99 мм	0,01
  от 10,0 до 150,0 мм	0,1
  Пределы допускаемой абсолютной погрешности, мм, где Х–измеряемая толщина:
  с совмещённым преобразователем	±(0,005·X + 0,1)
  с раздельно-совмещённым преобразователем	±(0,01·X + 0,1)
  Диапазон устанавливаемых скоростей ультразвука, м/с	от 1 000 до 9 000
  Частота встроенного преобразователя, МГц:
  совмещённого	5
  раздельно-совмещённого	10
  Диаметр рабочей поверхности встроенного преобразователя, мм:
  совмещённого	8
  раздельно-совмещённого	6
  Источник питания	встроенный LiPol аккумулятор
  Номинальное значение напряжения аккумулятора, В	3,7
  Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее	16
  Габаритные размеры, мм, не более	135 x 30 х 20 мм
  Масса, г, не более	60 г
  Средний срок службы, лет, не менее	5
  Условия эксплуатации:
  – температура воздуха, С	от минус 30 до плюс 50
  – относительная влажность при температуре +35С, %, не выше	95

• Документация

  Свидетельство об утверждении типа средств измерений РФ

  Декларация о соответствии ЕАС

  Руководство пользователя для приложения "А1207 PenGauge"
