Миллитесламетр ТП2-2У

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	от 0,001 до 199,9 мТл, от 0,01 до 1999 мТл, от 0,1 до 1999 мТл, от 1 до 1999 мТл
  Диапазон частот	от 0.2 до 10000, от 20 до 10000, от 48 до 52
  Температура окружающей среды	От +5 до +40
  Относительная влажность	До 90 при +25 °С
  Диапазон индикации (ТП2-2У-02)	от 2,0 до 19,99 мТл
  Диапазон индикации (ТП2-2У-05)	от 2,0 до 19,99 мТл
  Атмосферное давление, кПа	От 70 до 106,7
  Напряжение питания, В	220 ±22
  Частота питания, Гц	50 ±1
  Встроенный источник питания	четыре батареи типа 316 (размер АА)

• Описание

  Миллитесламетр портативный универсальный ВНИИФТРИ ТП2-2У предназначен для измерения магнитной индукции постоянного магнитного поля.

  Миллитесламетры портативные универсальные ТП2-2У предназначены для измерения:

  • магнитной индукции постоянного магнитного поля;
  • средневыпрямленного значения магнитной индукции переменного магнитного поля;
  • средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты;
  • амплитудного значения магнитной индукции переменного магнитного поля;
  • амплитудного значения магнитной индукции импульсного магнитного поля.

  При подключении внешнего прибора, например осциллографа, к аналоговому выходу электронного блока можно наблюдать форму переменного или импульсного магнитного поля.

  Основные области применения миллитесламетров — машиностроение, металлургия, транспорт и другие отрасли промышленности, материаловедение, научные исследования в различных областях науки и техники.

  Принцип действия миллитесламетра ТП2-2У основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла.

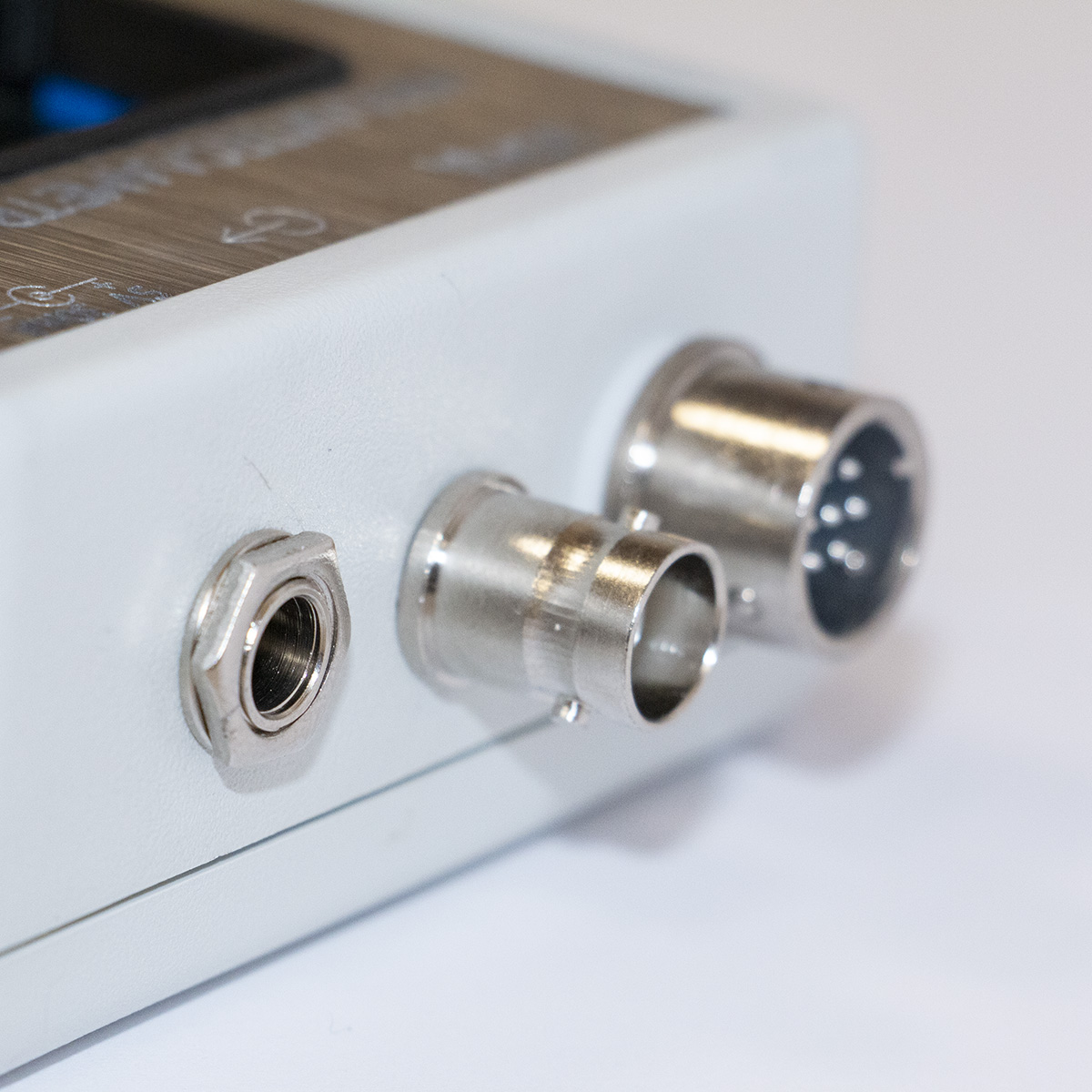

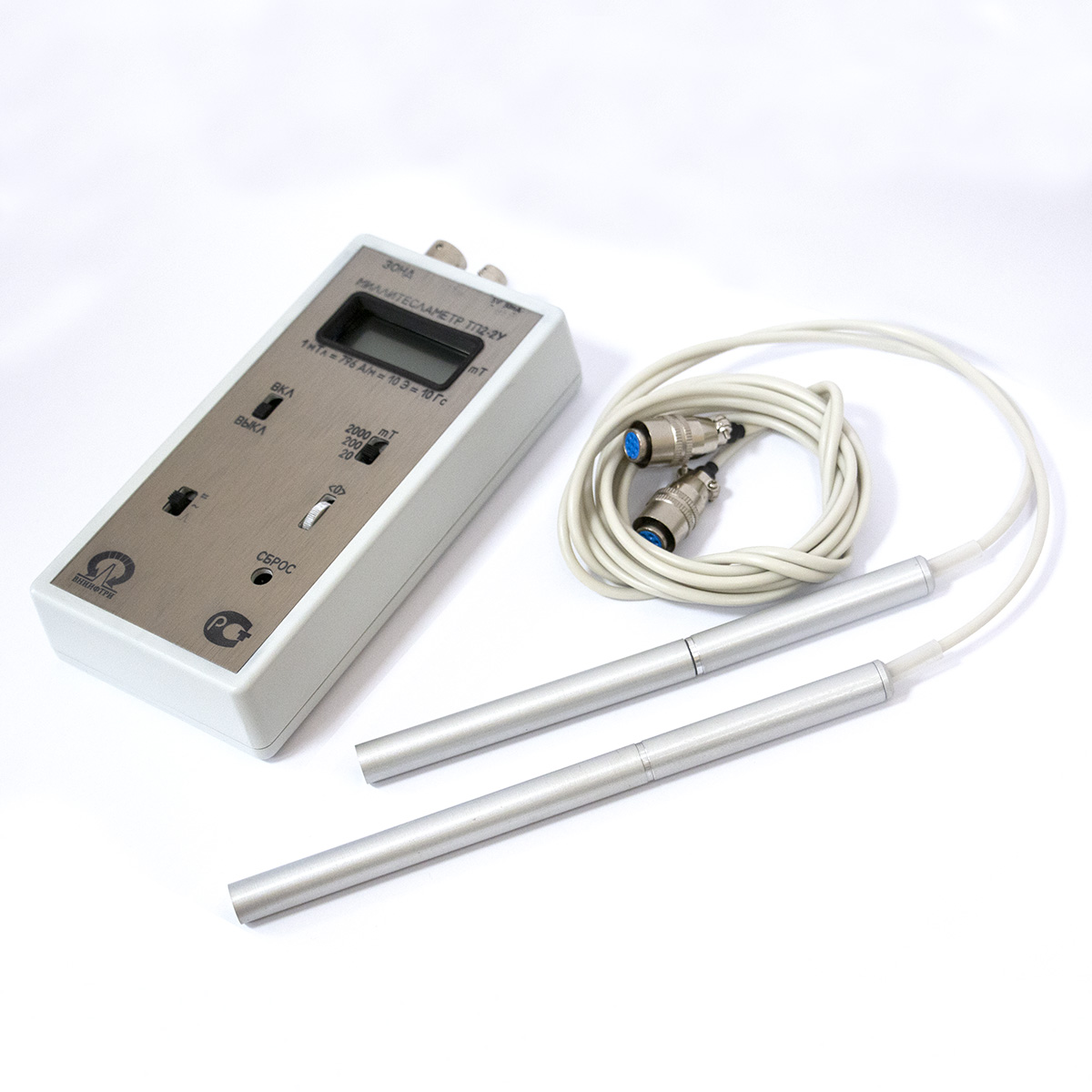

  Миллитесламетры ТП2-2У состоят из электронного блока, измерительных зондов двух типов — «М» («М» и «М1») и «С» («С» и «С1») — и блока питания, подсоединяемых к электронному блоку при помощи разъёмов.

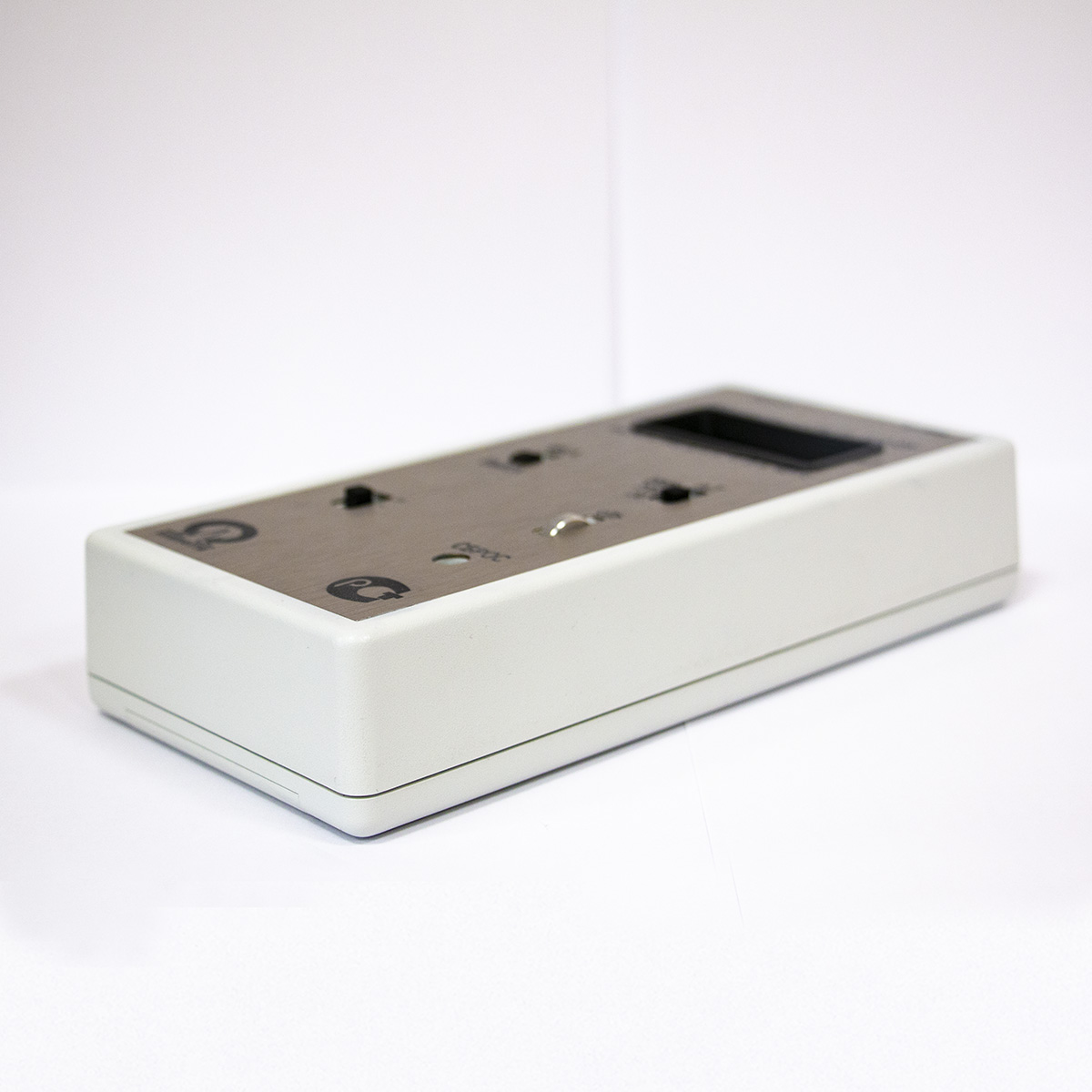

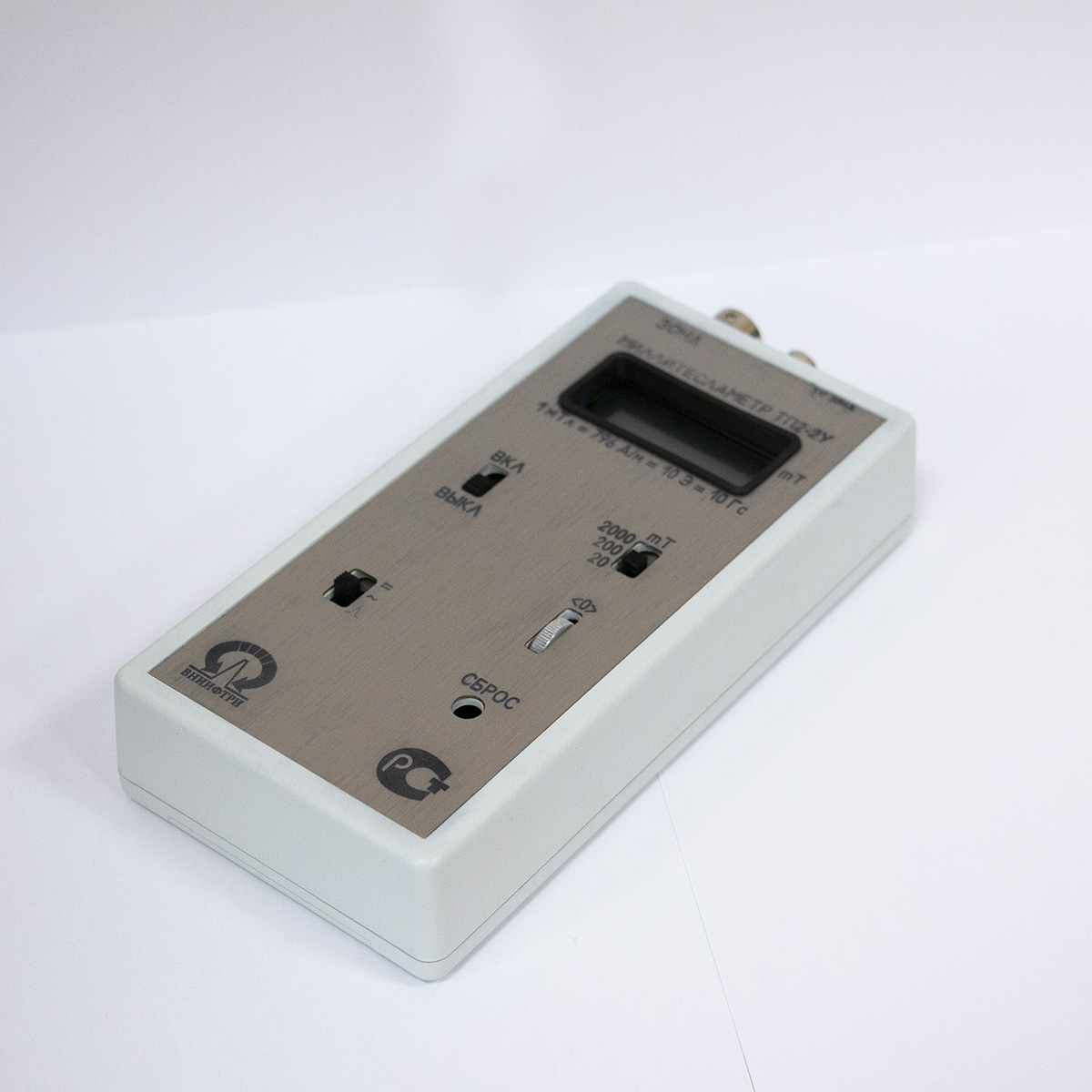

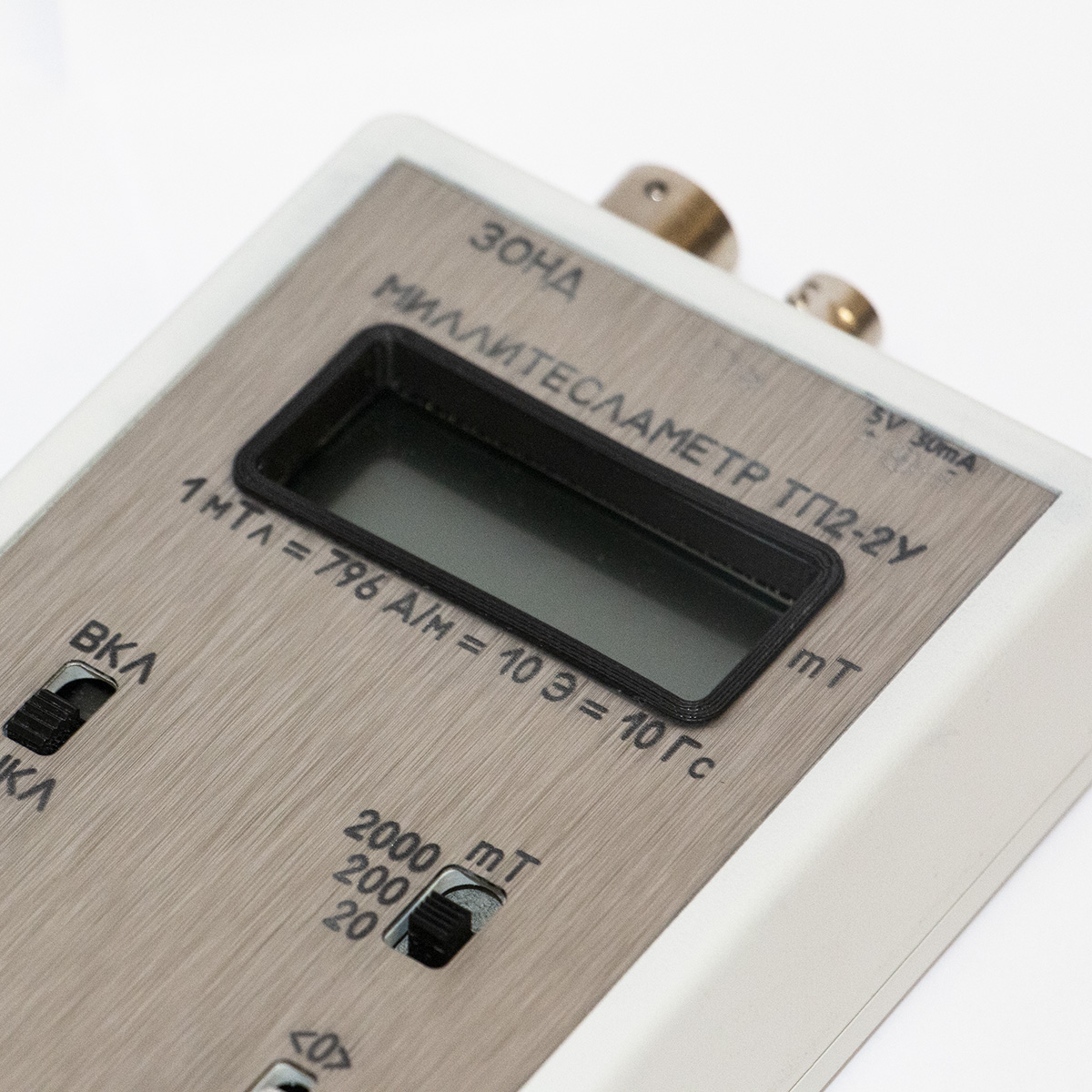

  Электронный блок формирует управляющий ток преобразователя Холла, обрабатывает информационные сигналы преобразователя и представляет результаты измерений в цифровом виде на жидкокристаллическом индикаторе. Аналоговый выход электронного блока предназначен для наблюдения формы исследуемого переменного или импульсного магнитного поля.

  Измерительные зонды типа «М» («М» и «М1») предназначены для измерения магнитной индукции в зазорах магнитных систем либо на поверхности постоянных магнитов и ферромагнитных деталей. Их рабочая часть имеет плоскую форму; магниточувствительная ось преобразователя Холла перпендикулярна плоскости рабочей поверхности.

  Измерительные зонды типа «С» («С» и «С1») предназначены для измерения магнитной индукции в катушках и соленоидах либо на поверхности постоянных магнитов и ферромагнитных деталей. Их рабочая часть имеет цилиндрическую форму; магниточувствительная ось преобразователя Холла совпадает с продольной осью рабочей части.

  Рабочие части измерительных зондов «М1» и «С1» имеют оболочку из немагнитного металла.

  Блок питания работает от сети переменного тока напряжением (220 ±22) В и частотой (50 ±1) Гц. В качестве встроенного источника питания используются четыре батареи типа 316 (размер АА).

  В зависимости от измеряемых величин и диапазонов измерений миллитесламетры изготавливаются в девяти исполнениях: ТП2-2У, ТП2-2У-01, ТП2-2У-02, ТП2-2У-03, ТП2-2У-04, ТП2-2У-05, ТП2-2У-06, ТП2-2У-07 и ТП2-2У-08.

  Миллитесламетры представляют собой носимые приборы, эксплуатируемые в помещениях и в полевых условиях. По рабочим условиям применения и предельным условиям транспортирования миллитесламетр относится к группе 3 по ГОСТ 22261.

  Диапазон измерений магнитной индукции постоянного поля, средневыпрямленного и амплитудного значения магнитной индукции переменного поля, амплитудного значения магнитной индукции импульсного поля, мТл, для исполнений:

  • ТП2-2У (на пределах измерений 20, 200 и 2000 мТл): от 0,01 до 1999;
  • ТП2-2У-01 (на пределах измерений 2, 20 и 200 мТл): от 0,001 до 199,9;
  • ТП2-2У-02 (на пределах измерений 200 мТл, 2000 мТл и 20 Тл): от 0,1 до 1999.

  Диапазон индикации значений магнитной индукции постоянного поля, средневыпрямленного и амплитудного значения магнитной индукции переменного поля, амплитудного значения магнитной индукции импульсного поля для исполнения ТП2-2У-02: от 2,0 до 19,99 мТл.

  Диапазон измерений магнитной индукции постоянного поля, мТл, для исполнений:

  • ТП2-2У-03 (на пределах измерений 20, 200 и 2000 мТл): от 0,01 до 1999;
  • ТП2-2У-04 (на пределах измерений 2, 20 и 200 мТл): от 0,001 до 199,9;
  • ТП2-2У-08 (на пределе измерений 2000 мТл): от 1 до 1999;
  • ТП2-2У-05 (на пределах измерений 200 мТл, 2000 мТл и 20 Тл): от 0,1 до 1999.

  Диапазон индикации значений магнитной индукции постоянного поля для исполнения ТП2-2У-05: от 2,0 до 19,99 мТл.

  Диапазон измерений магнитной индукции постоянного поля, средневыпрямленного значения магнитной индукции переменного поля и средневыпрямленного значения магнитной индукции переменного поля промышленной частоты, мТл, для исполнений:

  • ТП2-2У-06 (на пределах измерений 20, 200 и 2000 мТл): от 0,01 до 1999;
  • ТП2-2У-07 (на пределах измерений 2, 20 и 200 мТл): от 0,001 до 199,9.

  Рабочий диапазон частот переменного магнитного поля, Гц:

  • при измерении амплитудного значения магнитной индукции: от 0,2 до 10000;
  • при измерении средневыпрямленного значения магнитной индукции: от 20 до 10000;
  • при измерении средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты: от 48 до 52.

• Комплектация

  • Миллитесламетр
  • Измерительный зонд типа «С»
  • Измерительный зонд типа «М»
  • Электронный блок
  • Блок питания
  • Руководство по эксплуатации
  • Гарантийный талон
  • Упаковка
