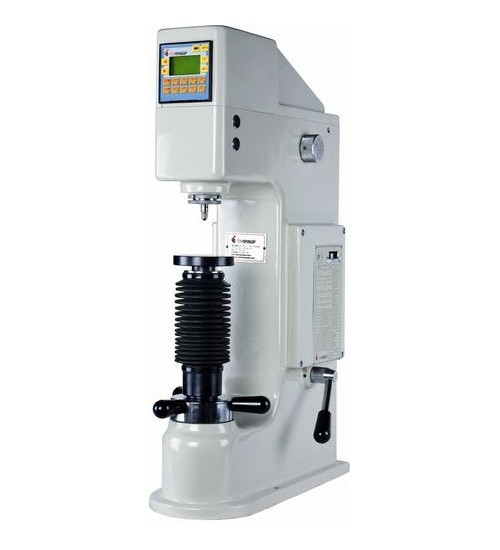

Стационарный твердомер ТРС 5009А (аналог 2143 ТРС-М)

Описание

Твердомер ТРС 5009A предназначен для измерения твердости металлов и сплавов по методу Роквелла и Супер-Роквелла, пластмасс, графитов и металлографитов, фанеры, прессованной древесины и других материалов.

Прибор оснащен микропроцесорной системой измерения

Твердомер ТРС 5009А предназначен для следующих целей:

• измерения твердости металлов и сплавов по методу Роквелла в соответствии с ГОСТ 9013-59, пластмасс по ГОСТ 24622-81, графитов и металлографитов, фанеры, прессованной древесины и других материалов;
• измерения твердости металлов и сплавов по методу Супер-Роквелла по ГОСТ 22975-78;
• работы в цехах и лабораториях машиностроительных и металлургических предприятий, а также в лабораториях научно – исследовательских институтов с температурой окружающего воздуха от +10 до + 35 °С, относительной влажностью от 50 до 80 %.
• Диапазон измерения твердости по шкалам Супер-Роквелла в соответствие со значениями указанными в таблице 2.

Пределы допускаемой погрешности испытательных нагрузок:

• по методу Роквелла:
  • предварительной — ± 1 %;
  • полной — ± 0,5 %.
• по методу Супер-Роквелла:
  • предварительной — ± 1 %;
  • полной — ± 0,5 %.

Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла указаны в таблице 3.

Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Супер-Роквелла указаны в таблице 4.

Особенности

• Расстояние от вершины испытательного наконечника до рабочей плоскости регулируемое: от 0 до 240 мм.
• Расстояние от оси испытательного наконечника до стенки корпуса, ограничивающей размер испытуемого изделия 145 мм.
• Гидравлическая система обеспечивает плавное приложение основной нагрузки в течение 2–8 с.
• Цена деления шкалы отсчетного устройства — цифрового электронного блока, при измерении твердости по методу Роквелла равна 0,1 единиц твердости, что соответствует перемещению наконечника на 0,0002 мм.
• Питание — 220 В 50 Гц.
• Потребляемая мощность прибора не более 50 Вт.
• Габаритные размеры:
  • длина 490 мм;
  • ширина 170 мм;
  • высота 780 мм.
• Масса прибора — 82 кг.
• Сведения о содержании драгоценных материалов:
• масса алмаза в каратах указана в паспорте на алмазный наконечник.
• Полный средний срок службы прибора не менее 10 лет.
• Прибор позволяет справочно оценивать твердость по шкалам Роквелла в диапазоне в соответствие со значениями указанными в таблице 5.
• Прибор ТРС 5009А оснащен микропроцесорной системой.

Комплектация

• Комплектность поставки прибора обеспечиваться в объеме, необходимом для его монтажа и сдачи в эксплуатацию в соответствии с рабочей документацией и условиями заказа.
• В комплект поставки изделия входить эксплуатационные документы (Руководство по эксплуатации), соответствующие требованиям ГОСТ 2.601.
• Комплектность поставки прибора обеспечивается в соответствии таблице 6.


Комплект дополнительной поставки (поставляется по специальному заказу) в соответствии таблице 7.

Технические характеристики

Диапазон измерений твердости по шкалам Роквелла в соответствие со значениями указанными в таблице 1.
