Описание
| Производитель | ООО «Восток-7», Россия |
| Номер реестра СИ | 85094-22 |

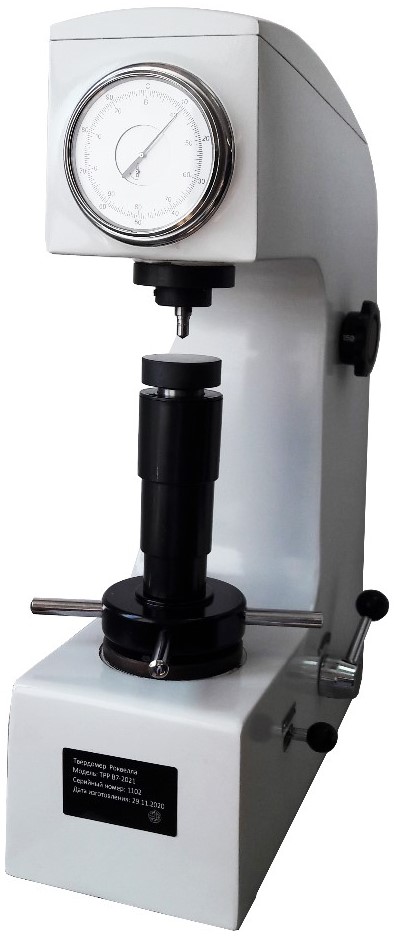

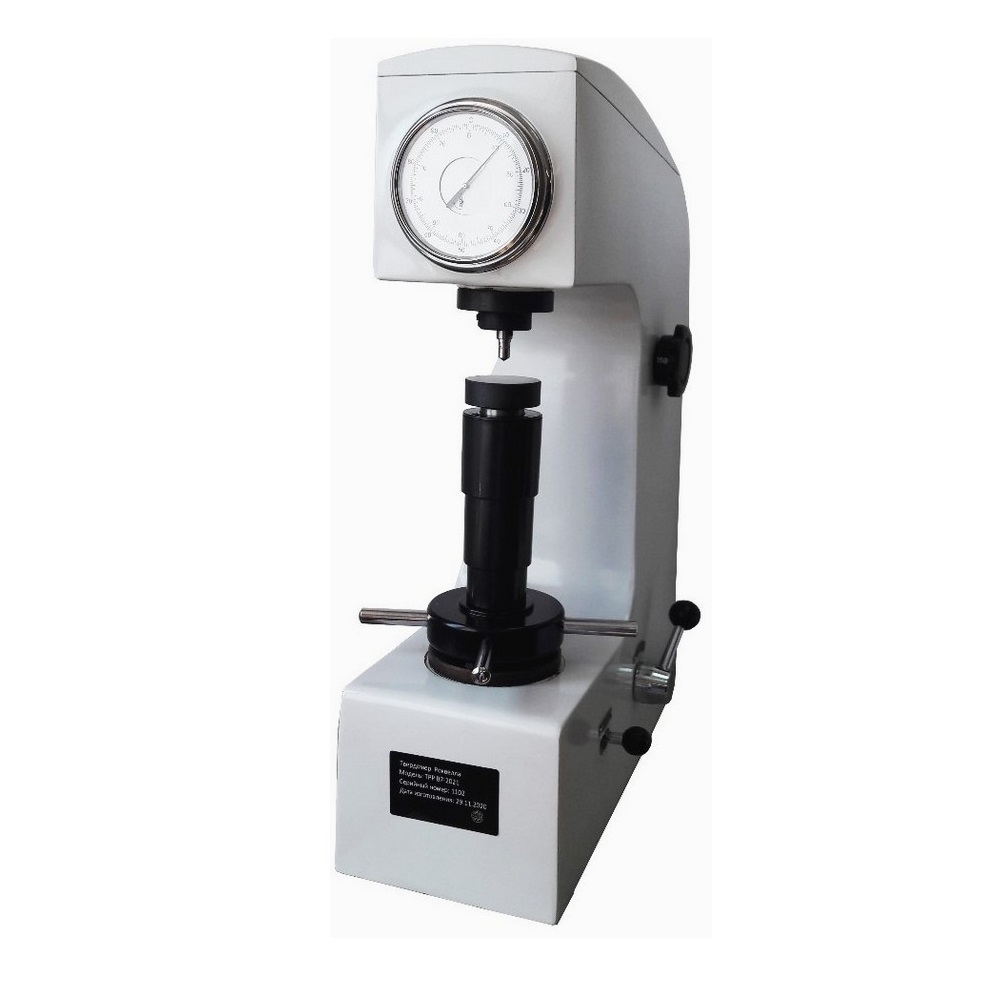

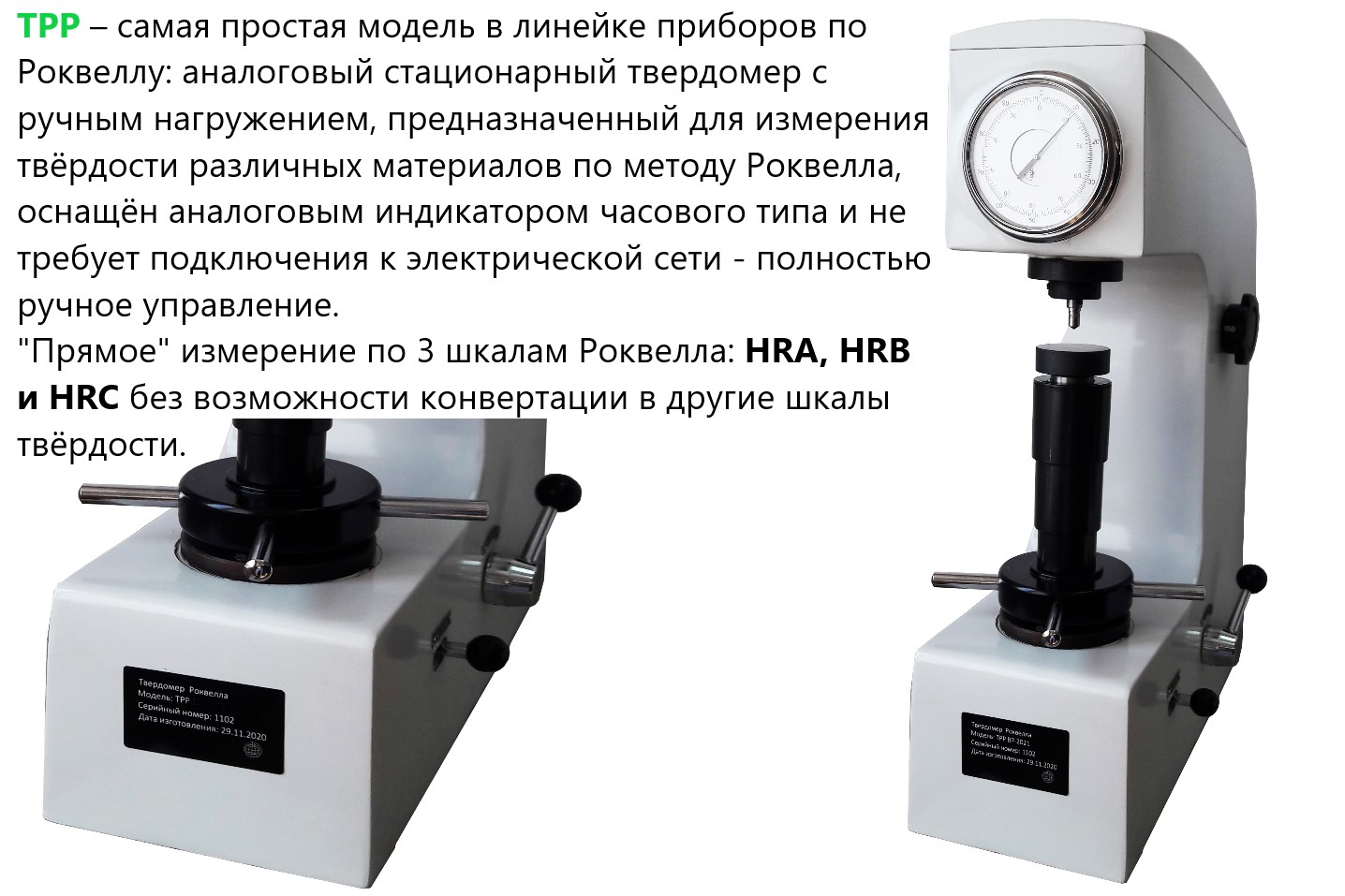

Твердомер ТРР – самая простая модель в линейке приборов по Роквеллу: аналоговый стационарный твердомер с ручным нагружением, предназначенный для измерения твёрдости различных материалов по методу Роквелла, оснащён аналоговым индикатором часового типа и не требует подключения к электрической сети — полностью ручное управление (условная расшифровка Твердомер Роквелла Ручной).
Благодаря простоте в эксплуатации стационарный твердомер ТРР может найти своё применение в самых различных отраслях промышленности и производства, а также в учебных заведениях различного уровня при подготовке специалистов.
Отличительные особенности модификации ТРР:
- «Прямое» измерение по 3 шкалам Роквелла: HRA, HRB и HRC.
- Простота и удобство в эксплуатации, обслуживании, изучении и обучении принципам работы твердомеров — идеально для учебных целей: профессиональные и высшие учебные заведения, а также производственные цеха с высокой степенью запылённости: простота конструкции позволяет быстро разобрать и очистить внутренности прибора.
- Высокая степень надёжности благодаря отсутствию электронных компонентов в конструкции твердомера — можно устанавливать в местах сильного электро-магнитного излучения и помех, не требует знаний в области электротехники при регулировке, настройке и ремонте прибора.
- Отсутствие необходимости подключения к электрической сети — можно размещать в любой части помещения без привязки к наличию электророзеток, размещать в помещениях с повышенной влажностью воздуха без опасений поражения персонала электрическим током.
- Отсчётное устройство — аналоговое со стрелочным указателем.
Комплектация
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
|
*по согласованию с заказчиком. Полная документация представлена в разделе «Упаковочный лист» Руководства по эксплуатации. |
||

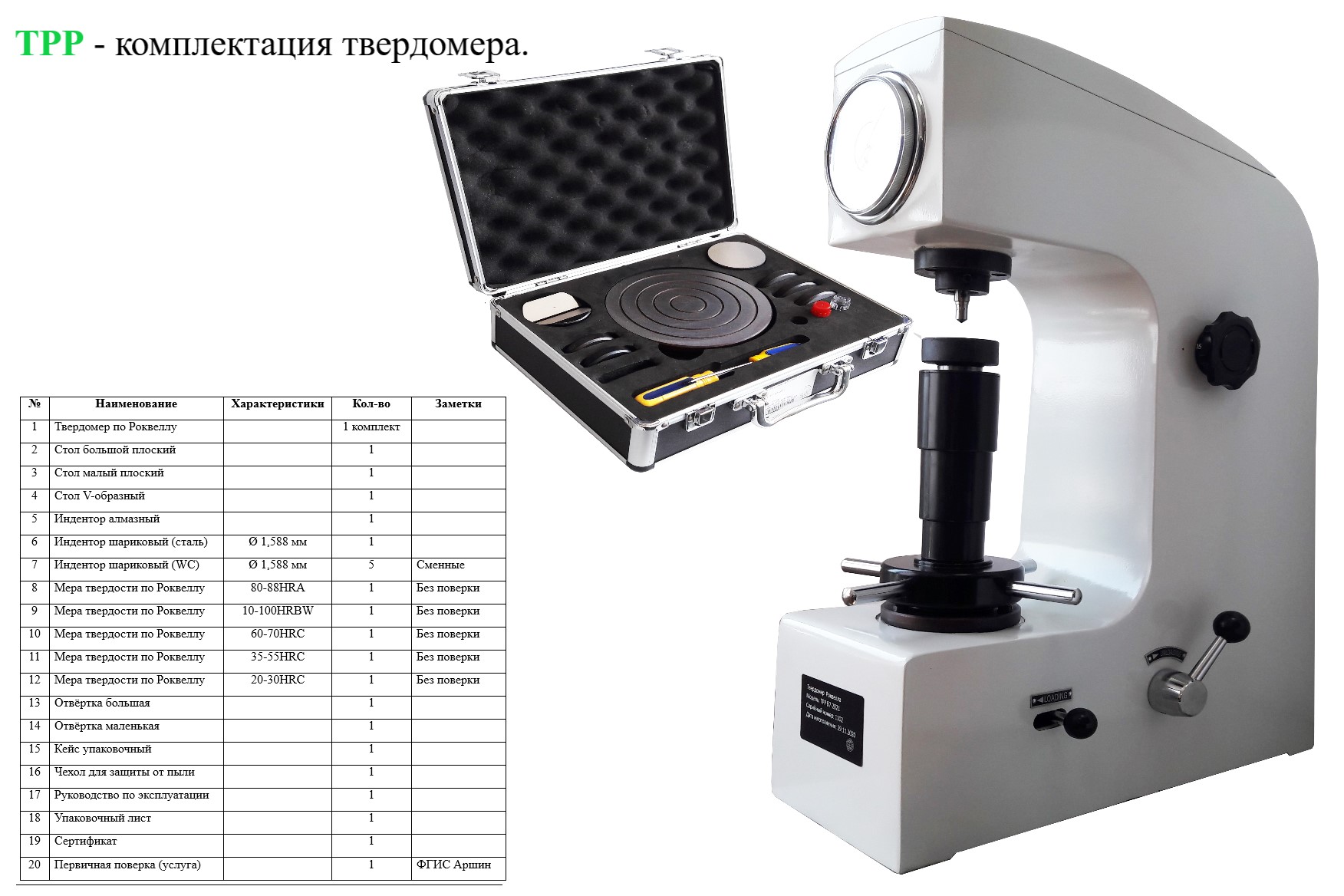

| Модель ТРР — упаковочный лист | ||||
|
№ |
Наименование |
Характеристики |
Кол-во |
Заметки |
|
1 |
Твердомер по Роквеллу |
|
1 комплект |
|
|
2 |
Стол большой плоский |
|
1 |
|
|
3 |
Стол малый плоский |
|
1 |
|
|
4 |
Стол V-образный |
|
1 |
|
|
5 |
Индентор алмазный |
|
1 |
|
|
6 |
Индентор шариковый (сталь) |
Ø 1,588 мм |
1 |
|
|
7 |
Шарик к индентору (WC) |
Ø 1,588 мм |
1 |
Сменные |
|
8 |
Мера твердости по Роквеллу |
80-88HRA |
1 |
Без поверки |
|
9 |
Мера твердости по Роквеллу |
10-100HRBW |
1 |
Без поверки |
|
10 |
Мера твердости по Роквеллу |
60-70HRC |
1 |
Без поверки |
|
11 |
Мера твердости по Роквеллу |
35-55HRC |
1 |
Без поверки |
|
12 |
Мера твердости по Роквеллу |
20-30HRC |
1 |
Без поверки |
|
13 |
Отвёртка большая |
|
1 |
|
|
14 |
Отвёртка маленькая |
|
1 |
|
|
15 |
Кейс упаковочный |
|
1 |
|
|
16 |
Чехол для защиты от пыли |
|
1 |
|
|
17 |
Руководство по эксплуатации |
|
1 |
|
|
18 |
Упаковочный лист |
|
1 |
|
|
19 |
Сертификат |
|
1 |
|
|
20 |
Первичная поверка (услуга) |
|
1 |
ФГИС Аршин |
Технические характеристики
|
Модель твердомера, метрологические характеристики |
ТРР |
| Шкалы твердости Роквелла |
HRA, HRB(W), HRC |
| Шкалы твердости Супер-Роквелла |
— |
| Основная испытательная нагрузка по шкалам Роквелла, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) |
| Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс) |
— |
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % |
±0,5 |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % |
— |
| Предварительная нагрузка по шкалам Роквелла, Н (кгс) |
98,07 (10) |
| Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс) |
— |
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % |
±0,66 |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % |
— |
| Диапазон измерений твердости по шкалам Роквелла |
от 70 до 93 HRA от 25 до 80 вкл. HRB(W) св. 80 до 100 вкл. HRB(W) от 20 до 35 вкл. HRC св. 35 до 55 вкл. HRC св. 55 до 70 вкл. HRC |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла:
|
|
| Диапазон измерений твердости по шкалам Супер-Роквелла |
— |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла:
|
— |
| Модель твердомера, технические характеристики |
ТРР |
| Шкалы твердости Роквелла |
HRA, HRB(W) |
| Диапазон определения твердости по шкалам Роквелла |
от 20 до 70 HRA от 20 до 100 HRB |
| Шкалы твердости Роквелла |
— |
| Диапазон определения твердости по шкалам Роквелла |
— |
| Шкалы твердости Роквелла |
— |
| Диапазон определения твердости по шкалам Роквелла |
— |
| Тип нагружения |
ручной |
| Диапазон времени выдержки, с |
от 0 до 99 |
| Наличие памяти |
— |
| Интерфейс связи с ПК |
— |
| Глубина зева/расстояния до стенки от центра индентора, мм |
130 |
Макс. высота измеряемого изделия, мм:
|
|
Габаритные размеры, мм, не более:
|
|
| Масса, кг, не более |
65 |
Параметры электрического питания:
|
— |
| Средний срок службы твердомеров, лет, не менее |
10 |
Рабочие условия эксплуатации:
|
|
