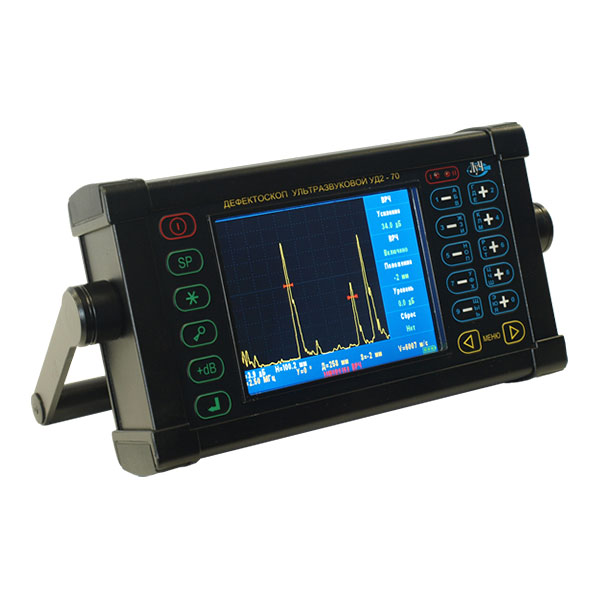

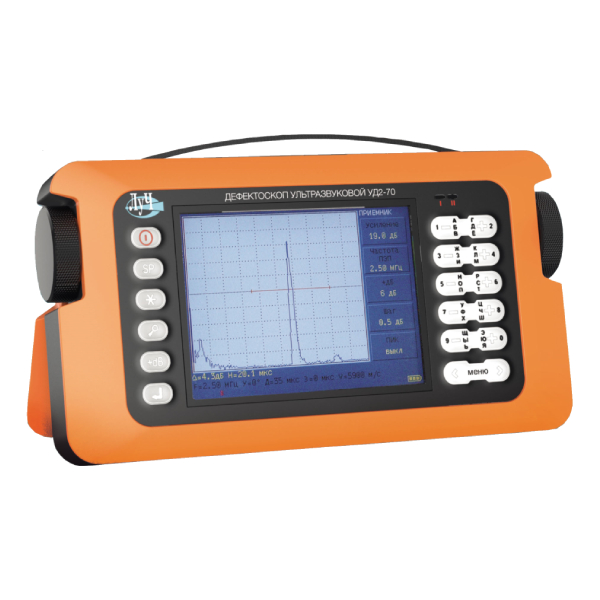

Ультразвуковой дефектоскоп УД2-70

В наличии

491 660 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон частот	0.4, 1.25, 1.8, 10.0, 2.5, 5.0, от 0.2 до 12
  Скорость ультразвука	от 100 до 15000
  Диапазон измерений	от -30 до 7500, от 1 до 7500
  Диапазон усиления	от 0 100
  Диапазон рабочих температур	-10…+50
  Напряжение, В	12, 220
  Время непрерывной работы	14, 16, 8
  Частота повторения зондирующих импульсов	30; 60; 120; 250; 500; 1000; 2000 Гц
  Отсечка	Линейная, компенсированная, от 0 до 100% высоты экрана
  Развёртка	тип А, В
  Погрешность измерения глубины залегания дефектов	±(0,1 + 0,02Н)
  Дискретность измерения расстояний	0,1 мм
  Погрешность измерения отношений амплитуд сигналов	±(0,1 + 0,03 N) дБ
  Диапазон регулировки ВРЧ	от 0 до 80 дБ
  Память настроек	400
  Память изображения развёртки типа А	400
  Память значений глубиномера	4000
  Интерфейс связи с компьютером	USB
  Разрешение экрана	320 х 240 точек
  Степень защиты корпуса	IP 64
  Средний эксплуатационный ресурс	10 лет

• Описание

  Ультразвуковой дефектоскоп УД2-70 предназначен для выявления дефектов структуры в виде нарушения однородности материала, определения места и глубины их залегания. Прибор применяется для контроля заготовок, полуфабрикатов, готовых изделий и сварных швов. Диагностика осуществляется бесконтактным способом. Есть функция измерения толщины детали или конструкции.

  Ультразвуковой дефектоскоп УД2-70 может измерять толщину объектов и глубину нарушений неоднородности материалов.

  Принцип работы заключается в распространении ультразвуковых колебаний в проверяемых объектах и фиксировании отражённых от поверхности волн. Полученные данные отображаются на экране измерителя в виде А-скана. Дефектоскоп осуществляет эхо-импульсный, теневой и зеркально-теневой методы диагностики.

  Модель УД2-70 рассчитана на сложные условия эксплуатации. Прибор помещён в ударопрочный корпус из алюминиевого сплава.

  Передняя панель. Оснащена управляющей клавиатурой и цветным высококонтрастным дисплеем с TFT-матрицей. Разрешение экрана — 320 х 240 точек. Фон может быть установлен белым или чёрным с учётом освещённости и восприятия. Клавиатура устойчива к воздействию минеральных масел и бензина.

  Верхняя панель. На ней расположены разъёмы для подключения пьезоэлектрического преобразователя, головных телефонов и ПК. ПК присоединяется через порт RS 232. Разъёмы для подключения ПК позволяют обновлять программное обеспечение дефектоскопа.

  Дополнительные элементы. Модель УД2-70 оснащена ручкой для переноски с регулируемым положением, которая может использоваться как опора. Имеются чехол и ремни для крепления прибора к поясу специалиста. Возможно подключение резервного аккумулятора, увеличивающего время автономной работы до 16 часов.

  Преимущества.

  Универсальность. Дефектоскоп применяется в нефтегазовой, энергетической, металлургической и машиностроительной отраслях. Обследование конструкций и объектов осуществляется с помощью теневого, зеркально-теневого и эхо-импульсного методов диагностики.

  Надёжность. УД2-70 может работать от аккумуляторной батареи и от сети. Время автономной работы без резервного аккумулятора составляет 8 часов. Прибор сохраняет рабочие показатели в диапазоне температур от -10 до +50 °С. Средний эксплуатационный ресурс составляет 10 лет.

  Удобство пользования. Через USB-разъём данные передаются на ПК или ноутбук. Подключение головных телефонов позволяет работать в условиях повышенного шума.

  Специальные возможности. Для применения дефектоскопа в определённых сферах может использоваться специальное программное обеспечение. При проверке объектов железной дороги применяются меню «Локомотивы» и «Вагоны».

  Особенности функционирования. При разработке конструкции и функционала внимание уделялось эффективности работы и удобству пользования.

  Меню пользователя. Несколько уровней меню позволяют выбрать режим и установить настройки. Параметры можно менять во время контроля объекта. Пользователь может управлять аттенюатором из всех уровней меню. Функция «Замок» блокирует изменение всех параметров, кроме усиления.

  Режимы работы. Прибор предусматривает использование меню и режим проверки объекта.

  • В режиме меню можно выбрать специальное или рабочее подменю.
  • В режиме проверки объекта выполняются настройка параметров и контроль.

  При выборе режима контроля дисплей делится на сигнальную, информационную зоны и рабочее меню. В сигнальной зоне отображаются А-развёртка, стробы АСД и АРУ, кривая ВРЧ и условия срабатывания стробов. В информационной зоне указываются значение амплитуды, звуковое давление в dB эхо-сигнала, координаты дефектов и параметры настройки контроля. При включении режима увеличенного экрана остаётся только сигнальная зона.

  Режимы запоминания. Дефектоскоп предусматривает полную и накопительную «заморозку» изображения.

  • Полная «заморозка» сохраняет данные одного рабочего цикла контроля.
  • Накопительная «заморозка» дополняет изображение результатами последующих рабочих циклов.

  Стандартные режимы позволяют измерить характеристики любого сигнала, кроме амплитуд, вышедших за пределы дисплея.

  Дополнительные функции.

  • АСД — автоматическая сигнализация дефекта, срабатывающая при превышении установленного уровня.
  • АРД — график зависимости амплитуды эхо-сигнала от его размера и глубины залегания.
  • Блок цифрового отсчёта выводит на экран координаты и амплитуду отражённого сигнала.

  Прибор сертифицирован в России и внесён в соответствующие реестры.

• Комплектация

  Комплект поставки: версия общего назначения.

  • Электронный блок ультразвукового дефектоскопа УД2-70.
  • УЗ ПЭП: П111-2,5-К12, П121-2,5-65, П121-5-70.
  • Кабели соединительные для УЗ ПЭП и компьютера.
  • Сетевой блок питания.
  • Съёмная аккумуляторная батарея.
  • Программное обеспечение.
  • Сумка для переноски.
  • Руководство по эксплуатации ЛИВЕ.415119.025.0000 РЭ.
  • Паспорт ЛИВЕ.415119.025.0000 ПС.

  Дополнительная комплектация. Комплект для построения АРД диаграмм, программное обеспечение для электронного блока, памятка по установке программного обеспечения, образец V2, USB-flash карта, инвертор, запасная аккумуляторная батарея, переходник для заряда аккумуляторной батареи вне прибора, чехол.

  Версии «локомотивная» и «вагонная». В комплект входят электронный блок УД2-70, УЗ ПЭП, соединительные кабели, устройства сканирования бандажей и колёс, стандартный образец СО-3Р или СО-2, сетевой блок питания, съёмная аккумуляторная батарея, программное обеспечение, сумка для переноски, руководство по эксплуатации и паспорт.

  Версии «метрополитен ТР-2» и «метрополитен ТР-3». В комплект входят электронный блок дефектоскопа УД2-70, специальное программное обеспечение, кабели 2BNC-LEMO и 2BNC-2LEMO, съёмная аккумуляторная батарея, кабель для подключения ПЭВМ, сетевой блок питания, чехол, сумка для переноски, методика поверки, руководство по эксплуатации, паспорт, свидетельство о поверке и преобразователи.

• Дополнительно

  •

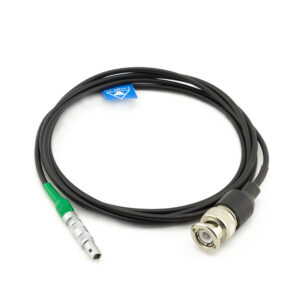

    Соединительный кабель 2СР50-Lemo00
