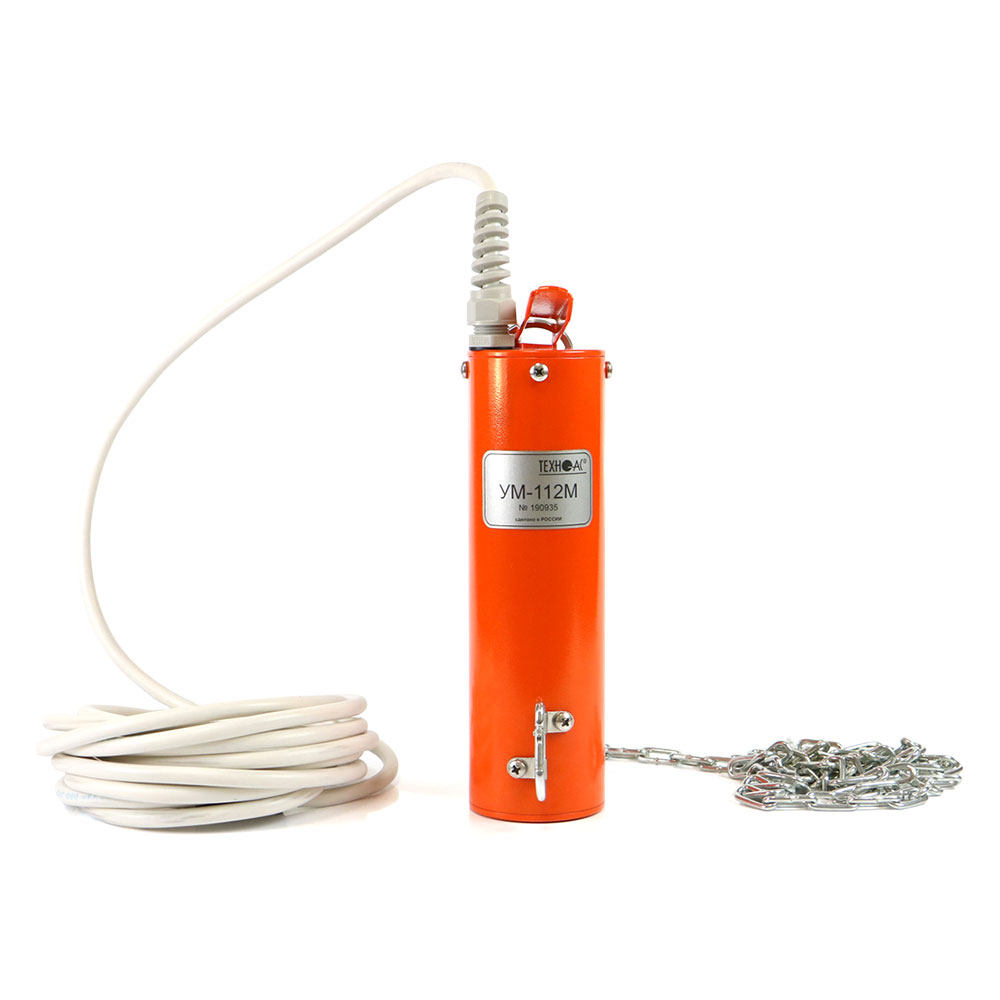

УМ-112М — ударный механизм (112)
В наличии
Ударный механизм УМ-112М предназначен для акустического определения мест прохождения трубопроводов, в том числе неметаллических. Крепится на трубе цепью и фиксирующим рычагом и работает совместно с генераторами АГ-108, АГ-144.1 и АГ-120ТМ.
Звук ударов фиксируется акустическим датчиком, подключенным к приемнику. Длительность ударных импульсов устанавливается автоматически.
-
Технические характеристики
Допустимое рабочее положение крепления ударного механизма на трубу любое Оптимальное рабочее положение крепления для максимальной дальности трассировки верхнее Диаметр исследуемой трубы, мм от 50 -
Описание
Назначение ударного механизма УМ-112М. Ударный механизм УМ-112М применяется при определении мест прохождения трубопроводов из любых материалов, в том числе и неметаллических, акустическим способом.
УМ-112М работает совместно с генераторами АГ-108, АГ-144.1 и АГ-120ТМ. Для фиксации звука удара оператору также необходим акустический датчик, подключенный к приемнику.
Описание ударного механизма УМ-112М. УМ-112М представляет собой электромеханическое устройство, которое крепится на трубе посредством цепи и фиксирующего рычага.
Устройство создает удары по трубе, звук которых распространяется по трубопроводу и через грунт воспринимается акустическим датчиком, подключенным к приемнику. Звуковые сигналы отображаются на индикаторе приемника и поступают на головные телефоны. Оператор по максимальному уровню сигнала или по специфическому звуку определяет место расположения трубопровода.
Акустический метод, в отличие от электромагнитного, характеризуется полным отсутствием паразитных наводок на соседние объекты и высокой точностью локализации. Метод эффективен при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация, а для трубопроводов из диэлектрических материалов незаменим.
Дальность трассировки зависит от внешних факторов, таких как вид и плотность грунта, глубина расположения, материал и наполненность трубопровода. Оптимальная длительность ударных импульсов устанавливается автоматически. Наибольшая сила удара достигается при вертикальном креплении механизма на трубе, расположенной горизонтально.
-
Комплектация
- Ударный механизм УМ-112М — 1 шт.
- Чехол-сумка — 1 шт.
-
