В7-225 наковальня для молотка Шмидта

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Твёрдость тестовой пластины	60 ± 2
  Материал	инструментальная сталь
  Среднее значение при ударе на тестовой металлической наковальне	Q=90 ± 2, Q=91 ± 2, R=74 ± 2, R=75 ± 2, R=80 ± 2, R=81 ± 2, R=90 ± 2

• Описание

  Изготовитель. ООО «Восток-7» (РФ).

  Состояние. Новое изделие.

  НАЗНАЧЕНИЕ. Наковальня В7-225 предназначена для проверки калибровочных значений и точности измерений молотками Шмидта различных типов: производителя «Восток-7» моделей 225А, 75А и 20А; производителя «Proceq SA» моделей Original Schmidt, Digi Schmidt, Silver Schmidt, Paper Schmidt и Rock Schmidt; производителя «ВНИР» модели ОМШ-1; других производителей, таких моделей как Time Group, Novotest МШ, ADA Schmidt Hammer, RGK SK-60, Beton Condtrol и др.

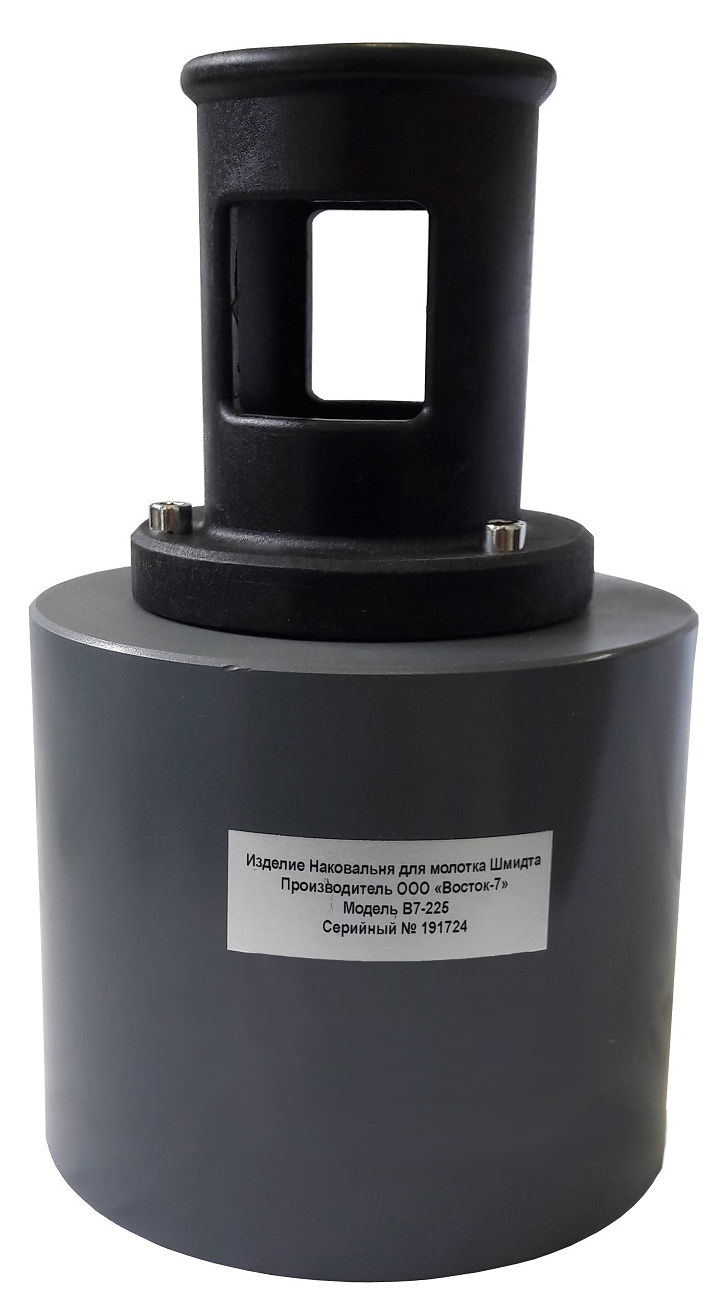

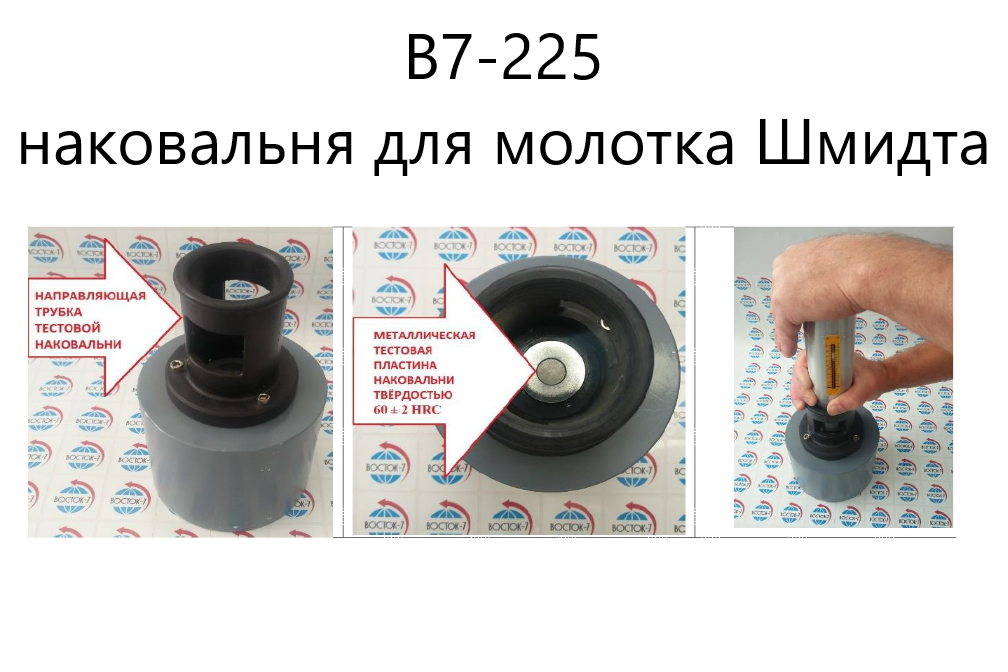

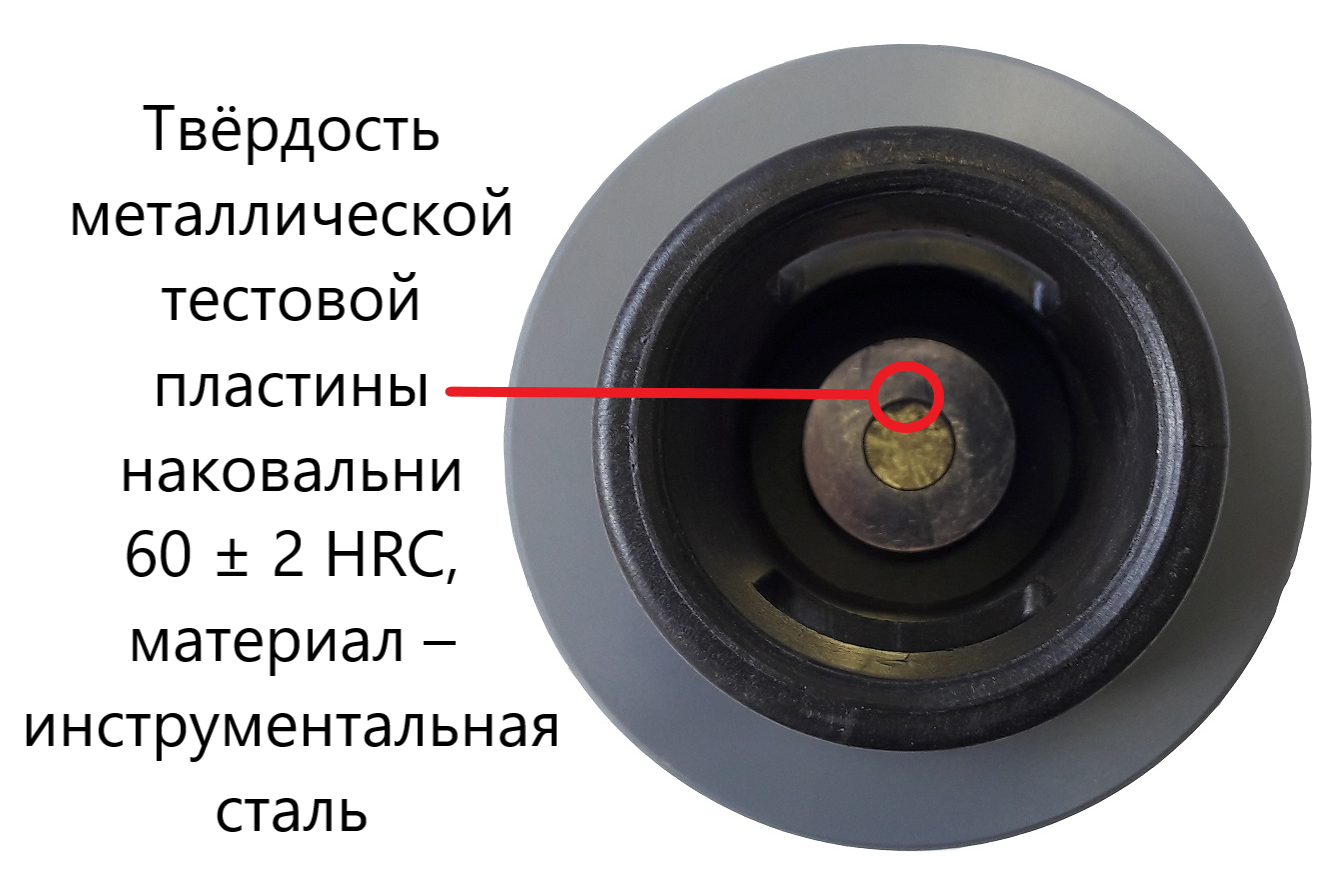

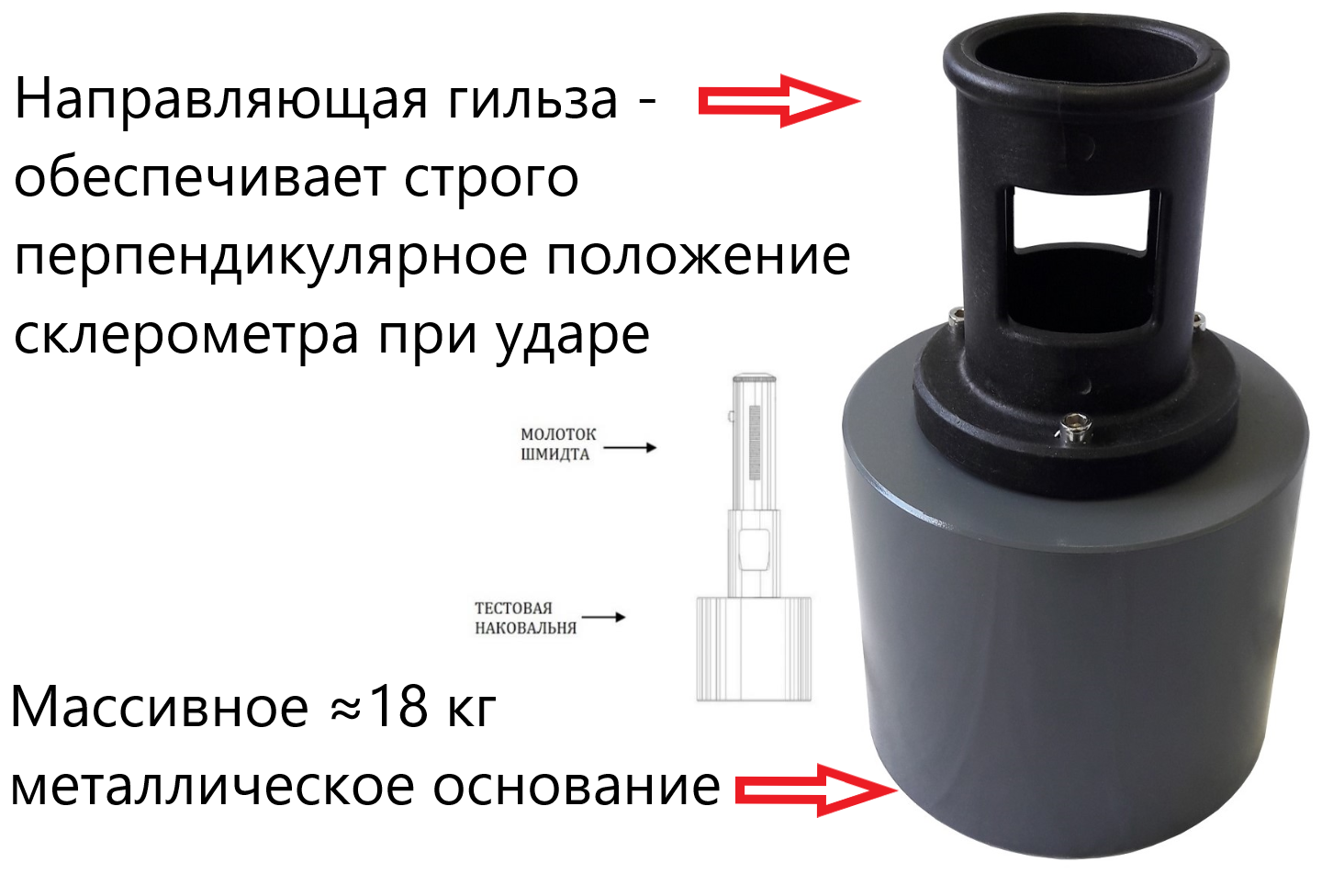

  ОПИСАНИЕ. Наковальня состоит из массивного цилиндрического основания, в которое запрессована тестовая пластина из закалённой инструментальной стали, и направляющей гильзы, закреплённой на основании и обеспечивающей строго перпендикулярное положение склерометра при ударе.

  ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ. Поместите тестовую наковальню на ровную твёрдую опору, не склонную к прогибу, например на бетонный или каменный пол. Очистите контактные поверхности тестовой пластины наковальни и плунжера от частиц бетона.

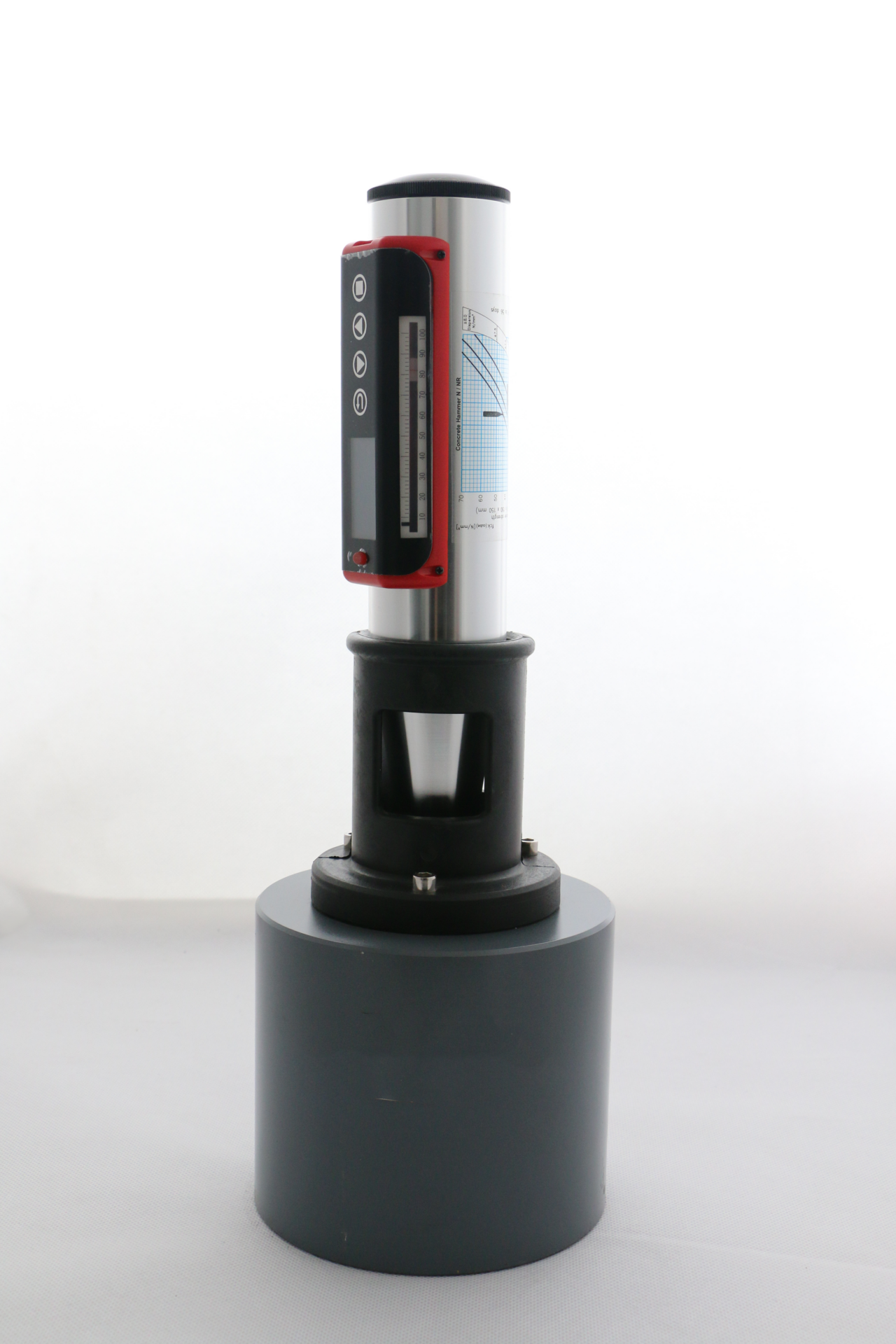

  Поместите конусную часть прибора внутрь направляющей трубки тестовой наковальни. Прибор должен находиться под прямым углом к поверхности металлической тестовой пластины, а ударный плунжер должен быть прижат к её центру.

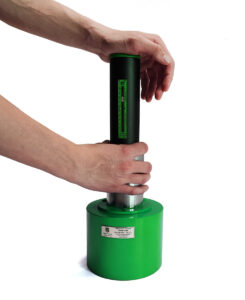

  Держите прибор обеими руками: одной рукой давите сверху вниз на заднюю крышку прибора, второй рукой придерживайте цилиндрический корпус. Произведите примерно 10 ударов и проверьте результат по калибровочному значению, указанному в технических характеристиках либо в инструкции на молоток Шмидта.

  Если значения отскока R и Q соответствуют значениям для тестовой наковальни в пределах погрешности технических характеристик молотка Шмидта, прибор не требует калибровки.

  Если измеренные значения отскока слишком малы, причиной могут быть частицы пыли на движущихся частях ударной системы. Необходимо провести профилактические работы по очистке механизма молотка Шмидта от загрязнений согласно инструкции по эксплуатации.

  Значения отскока могут быть низкими также при загрязнении или повреждении поверхности тестовой пластины либо при повреждении направляющего отверстия на наковальне.

  Если после технического обслуживания молоток работает некорректно или не достигает калибровочных значений, указанных на тестовой наковальне, направьте устройство на ремонт и составьте заключение об изъятии молотка из обращения.

  Данная проверка является единственным способом проверки точности показаний молотков Шмидта.

  Производство: Россия.

• Документы

  • ГОСТ 22690-2015 Бетоны. Определение прочности механическими методами неразрушающего контроля
  • В7-225 РЭ Тестовая наковальня В7-225 для молотка Шмидта. Руководство по эксплуатации

• Комплектация

  • Наковальня В7-225 — 1 шт.
  • Паспорт и руководство по эксплуатации — 1 шт.
