VERDO SH1401 Осциллограф-мультиметр 40 МГц, 2 канала

Name: VERDO SH1401 Осциллограф-мультиметр 40 МГц, 2 канала
Brand: VERDO
SKU: SH140100
Price: 12890 RUB
Availability: InStock

В наличии

Портативный двухканальный цифровой осциллограф VERDO SH1401 с полосой пропускания 40 МГц и встроенным 4½-разрядным TrueRMS мультиметром.

Работает от аккумулятора более 4 часов, оснащён цветным ЖК-дисплеем 3,5″ с разрешением 320 × 240 и интерфейсом USB.

Прибор предназначен для измерений в полевых условиях, на выездных работах, в сервисных центрах и при ограниченном доступе к электросети.

Задать вопрос
Поделиться

Технические характеристики

Полоса пропускания, МГц	40
Количество каналов	2
Диапазон коэффициента отклонения	10 мВ/дел – 10 В/дел
Диапазон коэффициента развертки	5 нс/дел – 1000 с/дел
Наличие генератора сигналов	нет
Частота дискретизации	250000000
Входное сопротивление	1, 10
Время нарастания переходной характеристики	8
Номер в госреестре СИ	90667-23
Вид исполнения	Портативный
Вертикальное разрешение (A/D), бит	8
Максимальная длина записи	8 K
Максимальная частота захвата, осц/с	10000
Точность временной развертки, ppm	±100
Режимы входа	AC, DC, GND
Частотомер	Да
Встроенный мультиметр	Да
Анализ спектра	БПФ
Фильтры в системе синхронизации	AC
Дополнительные виды синхронизации	Фронт
Тип отображения	Цифровой
Дисплей	3,5″ цветной ЖК-дисплей, 320 × 240, 65536 цветов, TFT экран
Видеовыход	VGA
Интерфейс	USB
Базовая погрешность, %	0.3
Измерение постоянного напряжения (до), В	1000
Измерение переменного напряжения (до), В	750
Измерение постоянного тока (до), А	10
Измерение переменного тока (до), А	10
Диапазон измерения сопротивления	0 … 100 МОм
Диапазон измерения электрической емкости	0 … 2 мФ
Измерение True RMS	Да
Прозвонка цепи	Да
Тестирование диодов	Да, 0 В — 2 В
Удержание показаний	Да
Гарантия (мес.)	12
Страна производитель	Китай
Макс. входное напряжение	400 В
Чувствительность по вертикали	от 1 мВ/дел. до 10 В/дел.
Коэффициент затухания пробника	1X — 10000X
Смещение	6 делений
Пределы допускаемой относительной погрешности коэффициента отклонения	±3,0%
Макс. скорость захвата осциллограмм	10 000 осциллограмм/с
Режимы захвата данных	Выборка; последовательный захват выборок
Обнаружение пиковых значений	Захват глитчей
Источники запуска	Канал CH1, CH2
Диапазон уровня триггера	±4 деления от центра экрана
Тип запуска	Запуск по фронту: подъём, падение
Режимы запуска	Автоматический, ждущий и однократный
Диапазон частот частотомера	от 2 Гц до полной полосы пропускания
Место хранения данных	Внутренняя память – до 4 осциллограмм, 4 настроек, 4 копии экрана, 4 файла формата CSV
Курсоры	Время, амплитуда, время + амплитуда
Автоматизированные измерения	До 12 параметров, до 6 одновременно на экране
Полная шкала	4 ½ разряда, максимум 19999 отсчётов
Прозвонка	< 50 Ом - звуковой сигнал
Емкость	20 нФ – 2 мФ
Тип дисплея	Жидкокристаллический цветной TFT дисплей с диагональю 3,5 дюймов, 65536 цветов
Разрешение дисплея	320 × 240
Тип питания	Сетевое через адаптер или аккумулятор
Аккумулятор	2200 мА·ч ×2, 3,7 В, тип 18650
Рабочая температура	от 15 °C до 25 °C
Температура хранения	от -20 °C до +60 °C
Относительная влажность	от 30 до 80%
Атмосферное давление	от 84 до 106 кПа

Описание
Портативный осциллограф ручной VERDO SH1401 представляет собой комбинацию двухканального цифрового осциллографа с полосой пропускания до 40 МГц и 4½-разрядного TrueRMS мультиметра.

Аккумуляторное питание позволяет прибору работать без подключения к сети более 4 часов. Осциллограф предназначен для специалистов, работающих в полевых условиях, на выездных работах, в сервисных центрах и на объектах с ограниченным доступом к электросети и рабочему пространству.

Осциллограф VERDO SH1401 подходит организациям, формирующим комплект приборов для лицензии МЧС, а также для образовательных и обучающих целей.

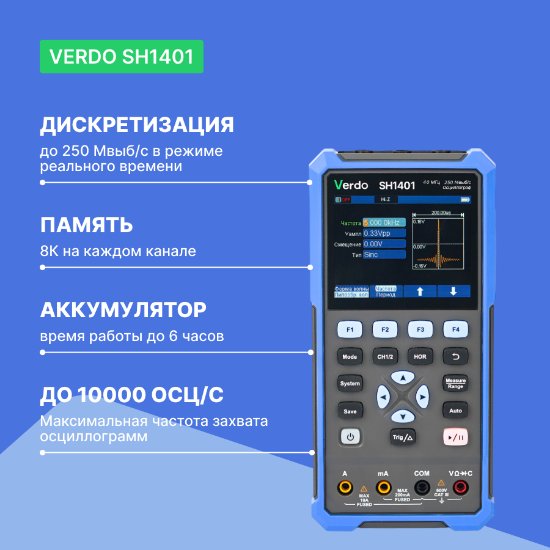

Основные технические характеристики осциллографа.
- Полоса пропускания осциллографа: 40 МГц.
- Максимальная частота дискретизации: 250 Мвыб/с.
- Максимальная глубина записи: 8K.
- Скорость захвата осциллограмм до 10000 осц/с.
- Вертикальная развертка от 10 мВ/дел до 10 В/дел.
Основные технические характеристики мультиметра.
- Максимально 20000 отсчетов на дисплее.
- Базовая погрешность 0,3%.
- Измерение постоянного и переменного напряжения и тока, сопротивления и ёмкости.
- Тестирование диодов и прозвонка цепи.
- Режим относительных измерений, ручной и автоматический выбор диапазонов, функция удержания показаний.
Интерфейсы. Порт USB-Device обеспечивает подключение к ПК и экспорт сохранённых данных.

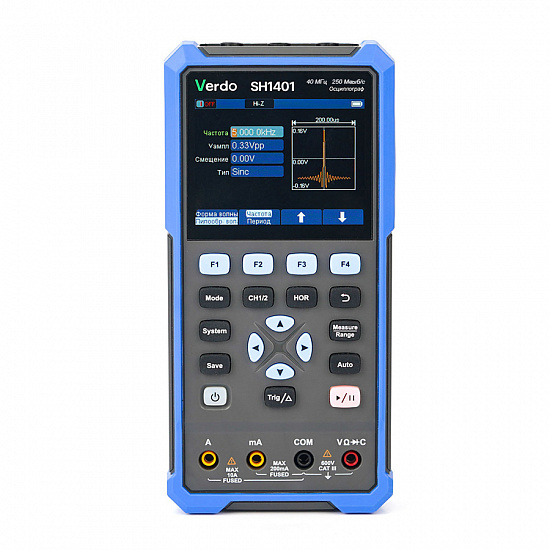

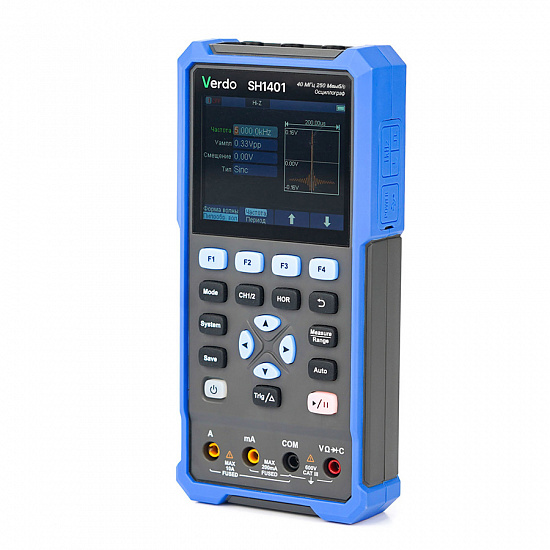

Внешний вид и органы управления. Прибор оснащён входными разъёмами каналов CH1 и CH2, цветным экраном, многофункциональными кнопками, кнопками настройки горизонтальной развёртки, запуска и остановки функций, сохранения настроек и переключения между режимами осциллографа и мультиметра.

Работа в полевых условиях. Осциллографы VERDO SH1400 имеют питание от сменных аккумуляторов, обеспечивающее до 4 часов непрерывной работы без доступа к электросети. Прибор оснащён противоударным хольстером, опорной скобой и пластиковым покрытием внешней поверхности входных осциллографических разъёмов.

Сохранение результатов измерения. Во внутренней памяти прибора можно сохранить 4 настройки, 4 опорные осциллограммы, 4 копии экрана и 4 файла осциллограмм в формате CSV. При подключении к ПК через USB type-C прибор работает в качестве накопителя данных.

Автоматические и курсорные измерения. Предусмотрены курсоры и автоматические измерения частоты, периода, амплитуды, максимального и минимального значения, размаха, среднего и среднеквадратичного значения, скорости нарастания и спада, ширины импульса.

Продвинутые режимы сбора данных. Предусмотрены режим детектирования пиков для обнаружения импульсных помех и режим X-Y для анализа фазовых соотношений между каналами.

Программное обеспечение для анализа на ПК. Программное обеспечение позволяет отображать осциллограммы на экране компьютера, сохранять данные в формате *.bin, сохранять снимки экрана и проводить курсорные измерения. Прибор поддерживает управление посредством SCPI-команд.
Особенности
- Встроенный мультиметр с базовой погрешностью 0,3% и 20000 отсчетами.
- Защищённое исполнение и противоударный хольстер.
- Съёмная батарея позволяет работать в течение 3–6 часов.
- Яркий цветной ЖК-экран 3,5″, 320 × 240.
- Функция сохранения сигнала.
- Встроенный 4,5-разрядный частотомер.
- Русскоязычное экранное меню.
Комплектация
- Осциллограф-мультиметр.
- Сумка для переноски и хранения.
- Адаптер питания.
- USB-кабель.
- Пассивный щуп.
- Кабель с зажимом-«крокодилом».
- Набор щупов к мультиметру: один красный и один чёрный.
- Отвёртка для согласования щупов.
- Инструкция по эксплуатации.
- Инструмент для регулировки щупов.
