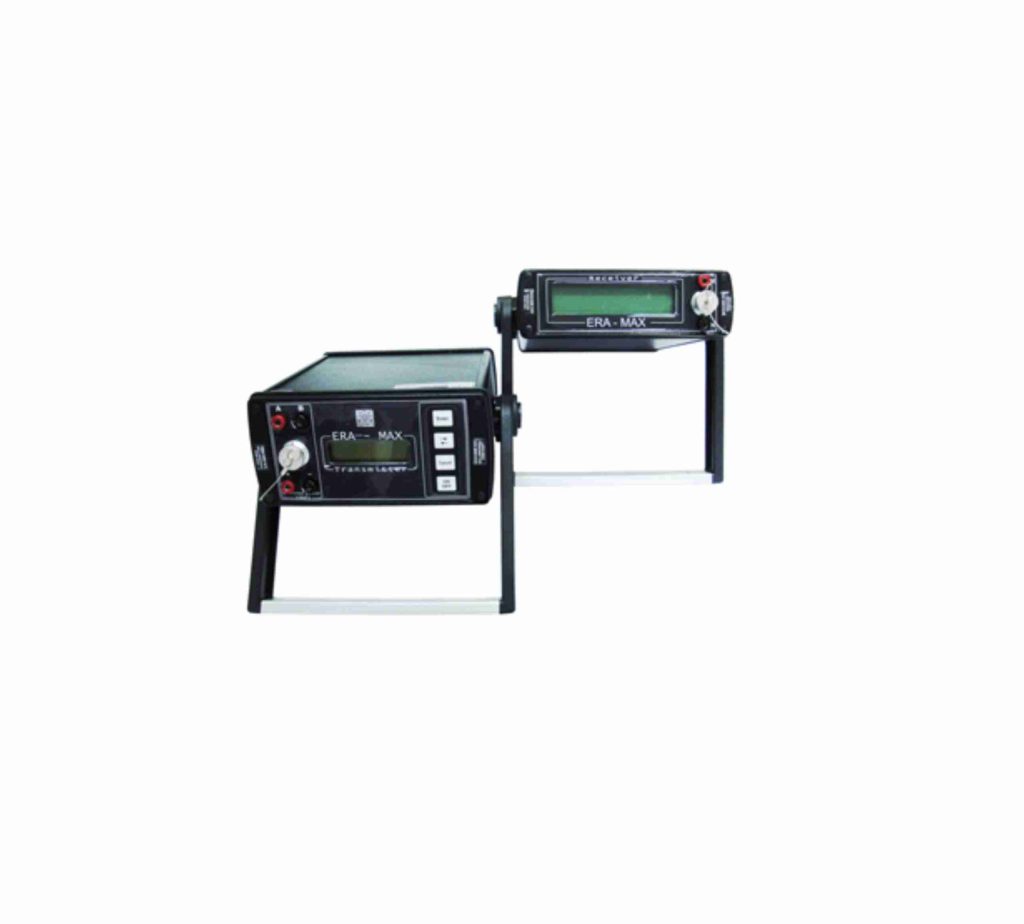

Электромагнитная аппаратура «ЭРА-МАКС»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Измеритель/генератор	Измеритель/генератор
  Тип исследований	Контактная
  Методы	Бесконтактные измерения защитных токов в трубопроводах, трассоискатель, кабелеискатель, Магниторазведка — векторные измерения земного магнитного поля, Методы заряда, естественного электрического поля, индуктивные методы, Методы кажущихся сопротивлений, Электроразведка — метод сопротивлений (ВЭЗ, профилирование)
  Точность	1% (вх. напряжение постоянного тока), 4% (отношение вх. напряжения к вых. току генератора; для 0,61; 1,22; 2,44; 4,88; 625; 1250; 2500 Гц)
  Электроразведочные частоты	постоянный ток; 1.22, 2.44, 4.88, 50, 100, 625, 1250, 2500 Гц
  Диапазон входных напряжений, постоянный ток	10 мкВ± 4 В (при Rbx 10 мО); 100 мкВ± 4 В (при Rbx 100 мОм)
  Диапазон входных напряжений	0,1 мкВ-2,8 В
  Входное активное сопротивление	100 мОм (постоянный ток); 100 мОм (min) (переменный ток)
  Входная емкость	15 пФ (max) (переменный ток)
  Полоса пропускания	(2-3)%/(4-6)% (4.88,50, 100Гц); 0,1%/(0,2)% (625; 1250; 2500 Гц)
  Подавление помех	100 дБ (постоянный ток); 100 дБ (0,61; 1,22; 2,44; 4,88; 625; 1250; 2500 Гц)
  Емкость памяти	5200 отсчетов; 30000 отсчетов в режиме непрерывной записи
  Компенсация стороннего напряжения постоянного тока	автоматическая (диапазон компенсации ± 4000.0 мВ)
  Напряжение питания	12 В, встроенный блок аккумуляторов
  Потребляемый ток	30 мА (макс)
  Внутренний источник питания	аккумуляторный блок — 2000 мА АА (R6), встроенное зарядное устройство
  Подключаемые входные приемные устройства	заземленные приемные электроды; активные электроды; воздушная электрическая антенна; стелющаяся приемная линия; магнитная антенна — феррозонд; индукционная магнитная антенна
  Выходной стабилизированный ток	1, 2, 5, 10, 20, 100, 200 мА, 50; 100; 200; 500; 750; 1000; 1250; 1500; 1750; 2000 мА
  Выходное напряжение	до 1000 В (DC), до 250 В
  Рабочие частоты	0, 1,22; 2,44; 4,88; 625; 1250; 2500 Гц
  Внешний источник питания	12-24 В
  Встроенный аккумуляторный блок	2 Ач «Panasonic»
  Максимальная выходная мощность	40 ВА (max)
  Форма выходного тока	меандр
  Выходные генераторные устройства	заземленные электроды, замкнутая петля, стелющиеся линии (625 Гц)
  Режим вращающегося поля	есть (при использовании 2 генераторов)
  Мощность	до 40 Вт
  Режим генерации вращающегося поля	да
  Климатическое исполнение	IP-65
  Рабочий диапазон температур	от -20 до +65 °C

• Описание

  Электромагнитная аппаратура «ЭРА-МАКС» предназначена для проведения инженерных изысканий под строительство и обследования действующих трубопроводов, дорог, гидротехнических сооружений; поиска и разведки месторождений рудных и нерудных полезных ископаемых. Применяется при экологических и археологических изысканиях, для обследования фундаментов зданий и подземных сетей городского хозяйства.

  РЕШАЕМЫЕ ЗАДАЧИ.

  ГЕОЛОГИЯ.

  • Картирование, поиск и прослеживание геологических образований, контрастных по удельному электрическому сопротивлению: разломов, контактов горных пород, тектонических зон дробления, кварцевых жил, околорудных изменений, рудных тел, структурно-литологических комплексов, благоприятных для локализации месторождений рудных и нерудных полезных ископаемых и др.
  • Определение глубины залегания и мощности пологозалегающих пластов горных пород, исследование геологических структур на глубинах до первых десятков — сотен метров.
  • Поиски и оценка запасов месторождений строительных материалов: гравия, песков, глин.

  ИНЖЕНЕРНЫЕ ИЗЫСКАНИЯ.

  • Выбор трасс и участков под строительство дорог и гидротехнических сооружений, мониторинг состояния дамб и плотин.
  • Поиск и картирование водных источников и продуктивных мест для водоснабжения.
  • Поиск, оконтуривание и прослеживание подземных инженерных сооружений и коммуникаций, включая нефтепроводы, газопроводы, продуктопроводы, сети водоснабжения и канализации, теплотрассы, старые горные выработки, катакомбы и зоны подработки автомобильных и железнодорожных путей.
  • Картирование и глубинные исследования карстовых образований, оценка устойчивости бортов карьеров и оползневых склонов.
  • Геофизические исследования в зонах возникновения чрезвычайных ситуаций при активизации экзогенных геологических процессов.
  • Изучение блочности камня в целике и оценка кондиционности месторождений карбонатных пород.
  • Изучение боковых пород в негазовых шахтах, контроль и прогнозирование геодинамических процессов.

  ЭКОЛОГИЯ.

  • Изучение территорий, загрязненных отходами химического производства, в том числе нефтепродуктами.
  • Определение зон фильтрации токсичных вод из накопителей отходов и контроль гидроизоляционных экранов.
  • Выбор мест, благоприятных для захоронения токсичных отходов.
  • Мониторинг состояния мест захоронений.
  • Контроль дефектов противофильтрационной полиэтиленовой пленки, используемой при строительстве отстойников и хвостохранилищ.

  ОБСЛЕДОВАНИЕ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ.

  • Определение местоположения и глубины залегания оси трубопровода.
  • Определение разветвления защитных токов станций катодной защиты в точке дренажа и распределения защитного тока по трассе трубопровода.
  • Измерение защитных потенциалов «труба-земля» электрохимической защиты трубопровода.
  • Определение местоположения локальных дефектов изоляционного покрытия трубопроводов.
  • Определение переходного сопротивления изоляционного покрытия трубопровода методом «мокрого контакта».
  • Определение удельного электрического сопротивления грунта по трассе трубопровода.

  ГОРОДСКОЕ ХОЗЯЙСТВО.

  • Прослеживание трасс водопровода, газопровода, канализации, теплотрасс, силовых кабелей и кабелей связи.
  • Обнаружение заасфальтированных или засыпанных грунтом и снегом крышек колодцев подземных коммуникаций.
  • Поиск дефектов затрубного пространства канализационной сети.
  • Обследование технического состояния электрохимической защиты газопроводов и теплосетей.
  • Измерение сопротивлений заземлителей.
  • Изучение состояния фундаментов и подвальных помещений зданий.

  АРХЕОЛОГИЯ.

  • Обнаружение и оконтуривание археологических объектов разных эпох.
  • Поиск пустот и неоднородностей строительных материалов и грунта под полом подвальных помещений зданий.
  • Прослеживание подземных ходов, кирпичных коллекторов и засыпанных городских каналов.

  Универсальная электроразведочная аппаратура «ERA-MAX» при работах методами сопротивлений и заряда может применяться в летний и зимний периоды, в условиях снежно-ледового покрова, скального и мерзлого грунтов, асфальтовых и бетонных покрытий, в том числе на территории замерзших рек, озёр, болот и сельхозугодий.

  Ограничения, связанные с плохими условиями для заземлений питающих и приемных электродов, частично преодолеваются при использовании аппаратуры без выносных устройств, а в полной мере — при оснащении активными приемными электродами, стелющимися электродами и воздушной телескопической антенной.

  Активные электроды позволяют проводить наблюдения практически при любом типе поверхностного покрова. Стелющиеся электроды не имеют гальванического контакта с землей и могут быть как приемными, так и питающими. Телескопическая активная электрическая антенна применяется для детальных работ с установкой градиента и позволяет проводить векторные наблюдения электрического поля.

  Наблюдения со стелющимися электродами и воздушной антенной основаны на методике бесконтактного измерения электрического поля. Измерения проводятся с помощью незаземленной приемной линии, а возбуждение электрического поля может осуществляться незаземленной питающей линией.

  МЕТОДЫ ИССЛЕДОВАНИЙ.

  • Электроразведка — метод сопротивлений: ВЭЗ, профилирование.
  • Методы заряда и естественного электрического поля, индуктивные методы.
  • Магниторазведка — векторные измерения земного магнитного поля.
  • Бесконтактные измерения защитных токов в трубопроводах, трассоискатель, кабелеискатель.

  Сертификация. Программа сертифицирована Органом по сертификации программной продукции в строительстве ООО ЦСПС. Сертификат соответствия РОСС RU.СП15.Н00214.

  ПО. IPI2Win — программа для одномерной интерпретации данных ВЭЗ по одному профилю наблюдений. Программа предназначена для автоматической и полуавтоматической интерактивной интерпретации данных различных модификаций вертикальных электрических зондирований.

  Программа IPI2Win предназначена для использования на IBM PC-совместимых персональных компьютерах с операционной системой Windows ’95/’98/NT/2000/XP. Желательно, чтобы видеомонитор работал в режиме, обеспечивающем 256 или более цветов на экране.

  Автором программы является Бобачев Алексей Анатольевич.

• Применение

  • Работает при любом типе поверхностного покрова.
  • Метод сопротивлений с использованием и без использования гальванических заземлений: каменные осыпи, снежно-ледовый покров, сухие пески, асфальт, бетон, каменная плитка, измерения в воздухе.
  • Климатическое исполнение: IP-65.
  • Диапазон рабочих температур: от минус 30 до +65 °С.

• Комплектация

  • Измеритель «ERA-MAX».
  • Генератор на выбор «ERA-MAX-LHF» или «ERA-MAX-HI».
  • Необходимые комплектующие: электроды, антенны и т.п.
