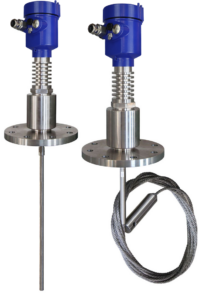

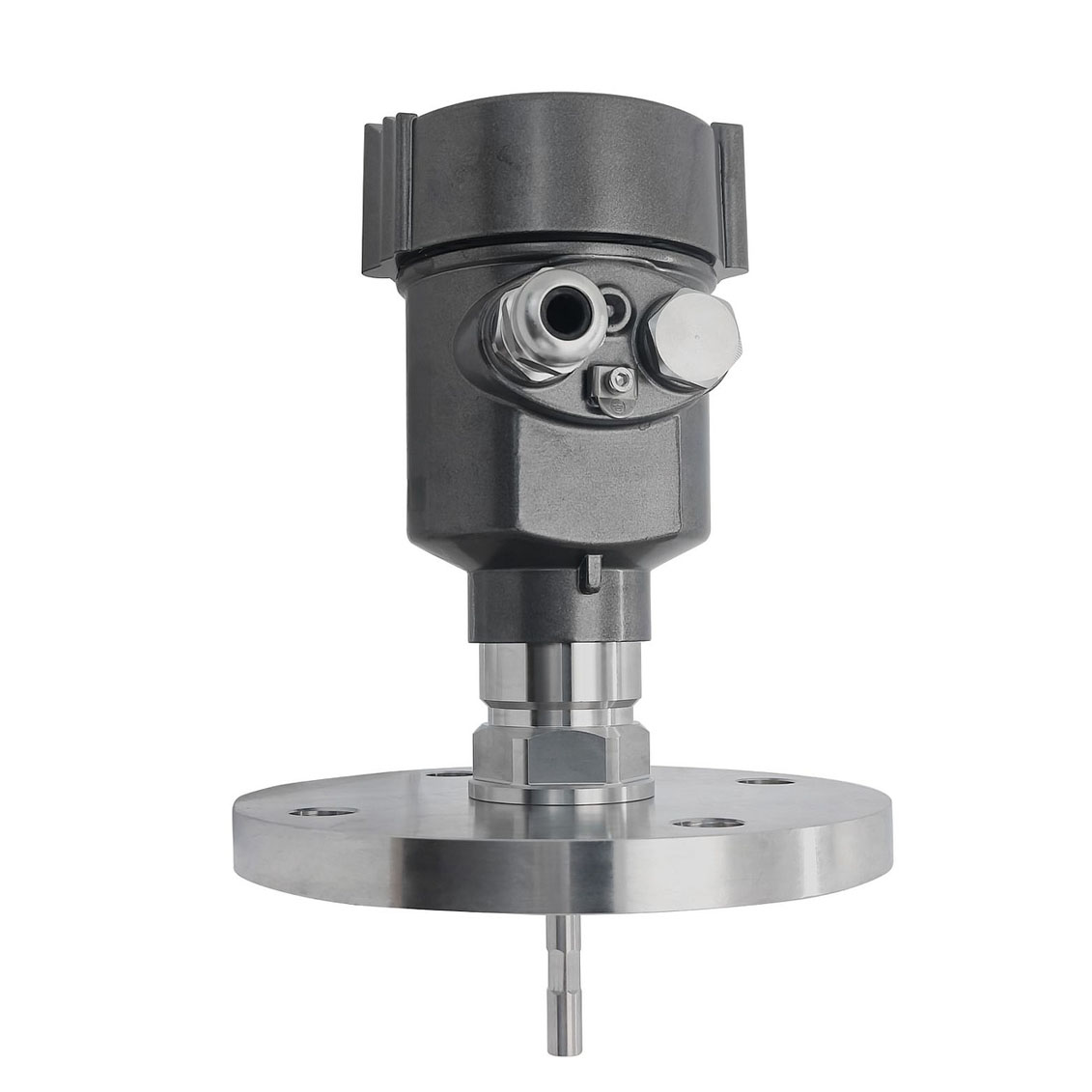

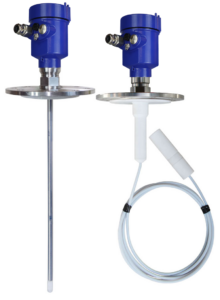

Радарно-волноводный уровнемер разделения сред STREAMLUX RGW710

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	± 2 мм, На уровне верхнего слоя ± 3 мм, На уровне нижнего слоя ± 3 мм, от 2 мм
  Диапазон измерений	0 — 40 м, 0,5 ~ 40 м (стержень до 8 м, трос до 40 м)
  Измеряемые вещества	Жидкость
  Максимальное давление процесса	до 4 МПа
  Угол излучения	0
  Температура рабочей среды	-40 +200°
  Диапазон частот	2 ГГц
  Напряжение, В	14–28 В постоянного тока
  Выходные сигналы	Двухпроводное исполнение: HART, Четырехпроводное исполнение: RS-485
  Степень защиты оболочки	IP66/67
  Модель и тип измерителя	Уровнемер погружной волноводного типа RGW710
  Тип антенны	Волноводы различных типов длиной от 0,5 до 40 метров
  Зона нестабильной точности	300 ~ 500 мм
  Диапазон диэлектрической постоянной	≥ 1,6
  Материал корпуса	Алюминиевый сплав и нержавеющая сталь
  Способ установки	Резьбовое, фланцевое соединение
  Разница в диэлектрической постоянной веществ	более 10 единиц
  Толщина верхнего слоя вещества	более 10 см
  Диэлектрическая постоянная	≥1.6
  Вязкость	≥500 сСт

• Описание

  Streamlux RGW710 — радарный уровнемер для контактного измерения уровня разделения сред жидкостей различной плотности. Прибор показывает уровень нижней и верхней жидкости относительно единой точки отсчета и толщину слоя верхней жидкости.

  Измерение разделения сред работает при разнице в диэлектрической постоянной веществ более 10 единиц и при толщине верхнего слоя вещества более 10 см. Измеряется граница сред жидкостей с жидкостями, например слой масла или нефтепродуктов поверх воды.

  Прибор работает в диапазоне температур от -40 до +200 °С и при давлении до 4 МПа, в том числе в неметаллических емкостях в непосредственной близости от источников электромагнитных помех, при образовании ряби вследствие вибрации в технологическом процессе и при использовании в стесненных условиях.

  Измеряемые жидкости:

  • вода чистая, неионизированная или раскисленная;
  • сточные воды в процессе очистки;
  • кислоты, щелочи, растворители, спирты в слабой концентрации;
  • краски и лаки без налипания;
  • масла, эмульсии, акрилы и некоторые эпоксиды;
  • нефть и нефтепродукты, кроме битума.

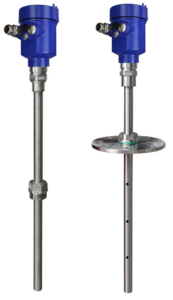

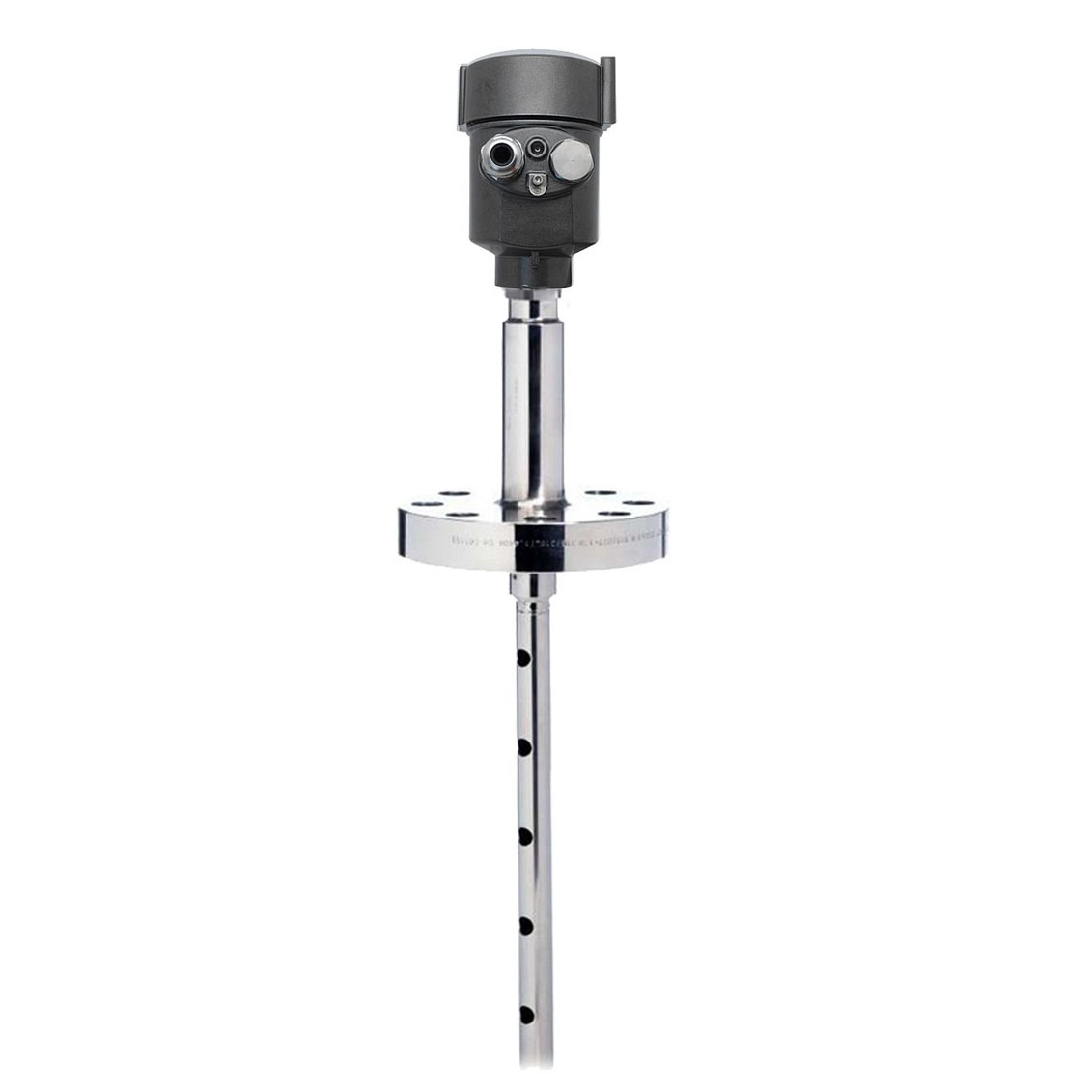

  Для измерения материалов с диэлектрической постоянной ≥1.6 и вязкостью ≥500 сСт при слабом налипании может использоваться волновод коаксиального типа. Направляющий волну стержень помещается соосно внутрь мерной трубки с отверстиями для свободного протекания жидкости. Внешняя трубка отсекает пену, сильное бурление и наведенные помехи, позволяя эхо-сигналу дойти до приемника без искажений и потерь.

  Конструкция позволяет измерять неионизированную и деоксигенированную воду и отсеивать помехи от близко расположенных мешалок или отверстий для налива жидкости в емкость.

  Дополнительные Преимущества уровнемеров RGW710.

  • Принцип «управляемой волны» позволяет измерять материалы с диэлектрической постоянной ≥1,6.
  • Направленная волна преодолевает пар и пену, которые не влияют на результаты измерений.

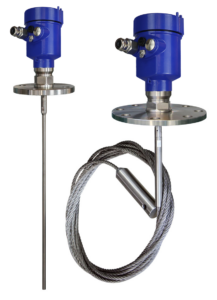

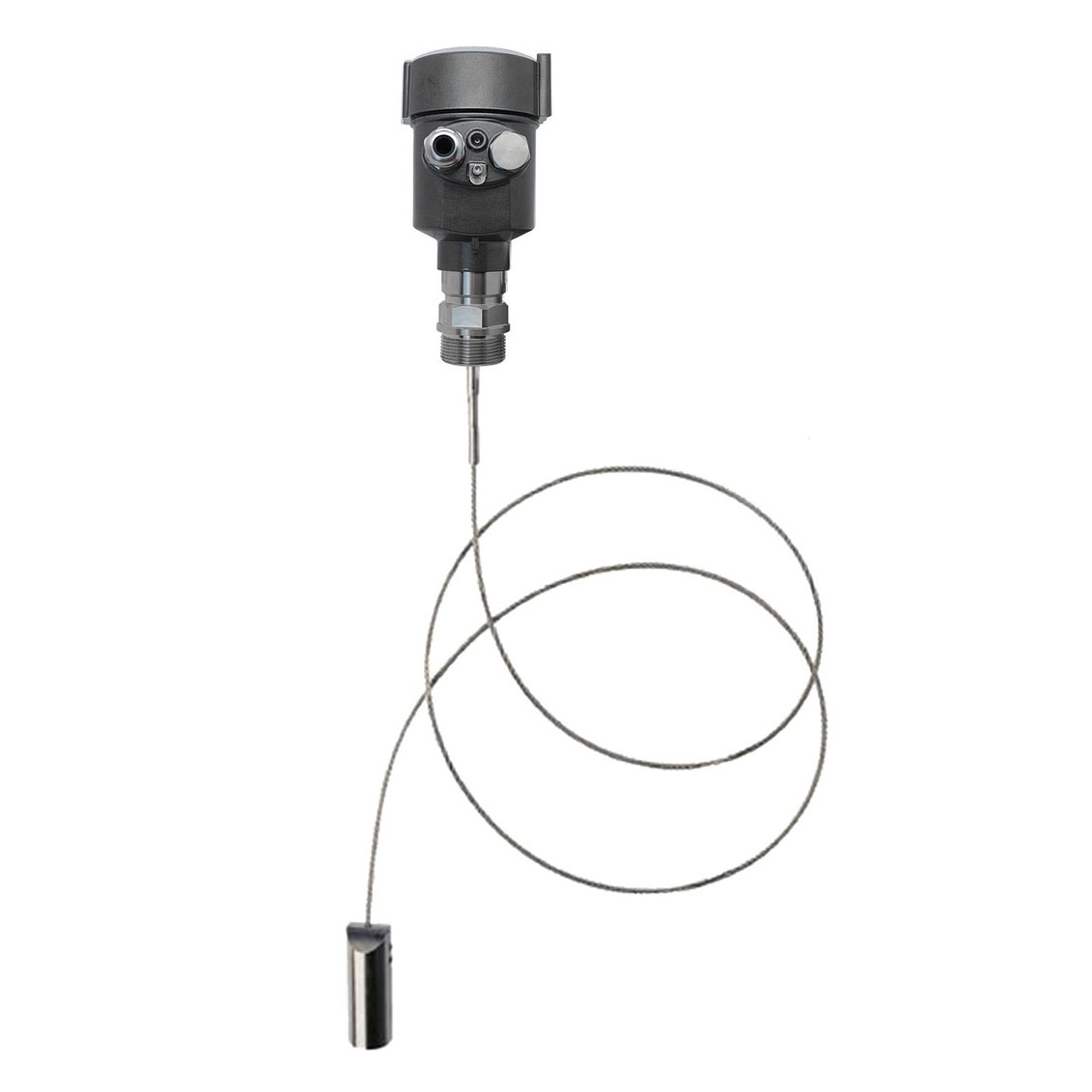

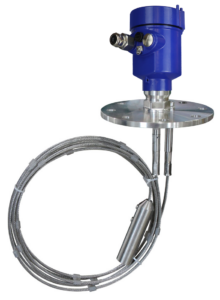

  Принцип работы. Волноводы представляют собой металлические жесткие стержни или гибкие металлические кабели. Микроволновый импульс проходит по внешней поверхности стержня или кабеля до встречи с измеряемой средой.

  При наличии второго слоя среды микроволновый импульс отражается от поверхности разделения сред между двумя слоями и возвращается вдоль волновода обратно в уровнемер. Импульс, проходящий сквозь среду, продолжает движение вдоль волновода до его конца, где также отражается и возвращается обратно в уровнемер. Электронные компоненты рассчитывают расстояние по времени прохождения импульса, используя эти расчеты для определения уровней верхней среды, разделения сред и связанных измерений.

  Расстояние D1 до поверхности материала 1 пропорционально времени прохождения импульса T1: D1 = C × T1 / 2. Где C — скорость света.

  Расстояние D2 до поверхности материала 2 пропорционально времени прохождения импульса T2: D2 = C × T2 / 2. Где C — скорость света.

  Поскольку расстояние E до нижнего уровня продукта известно, текущий уровень нижнего материала равен: L2 = E — D2.

  Текущий уровень верхнего материала равен: L1 = E — D1.

• Документы

  • Опросный лист

• Комплектация

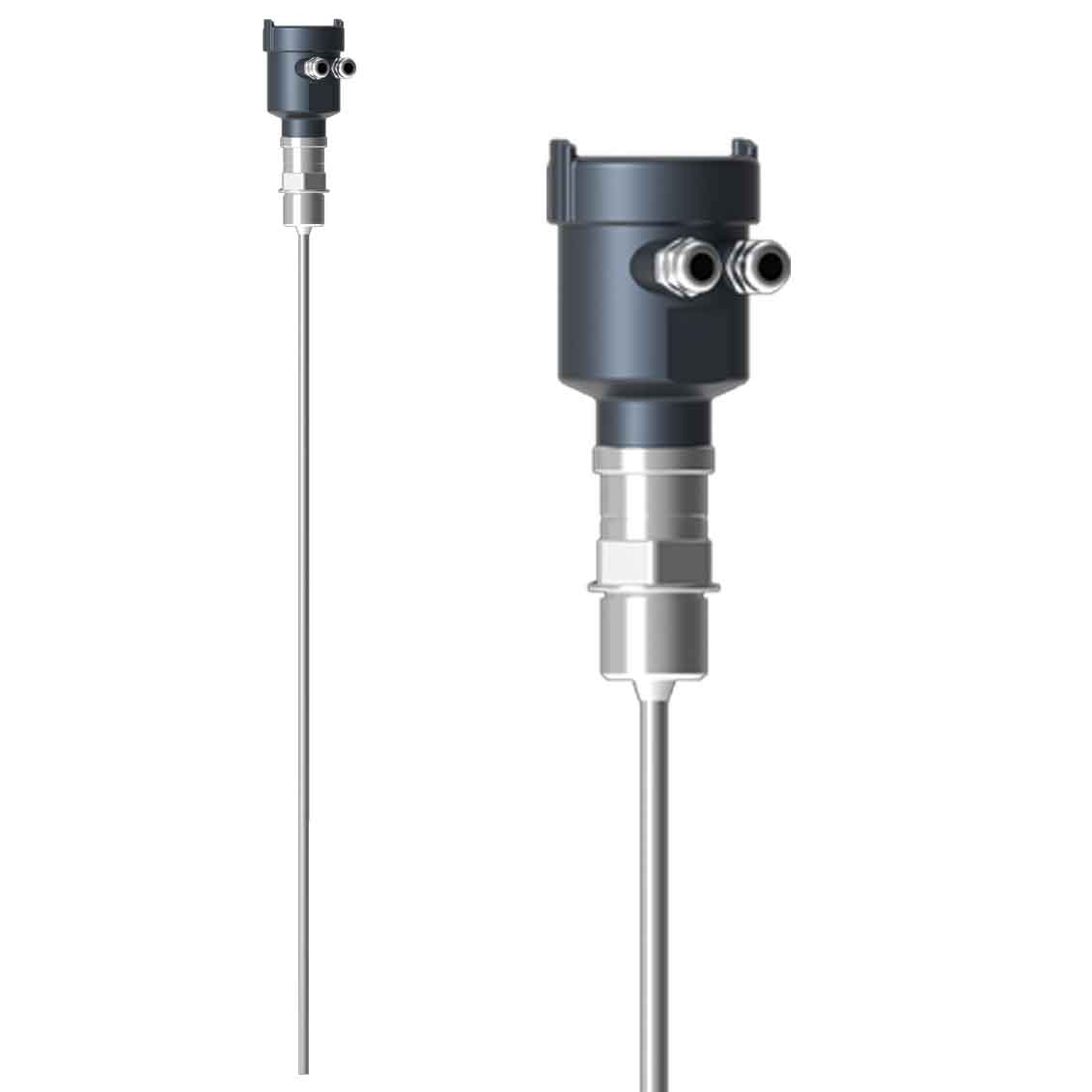

  • Streamlux RGW710.
  • Вид волновода: стержень.
  • Измеряемый материал: жидкость.
  • Диапазон измерения: до 6 метров.
  • Фланец: резьба G 1½″A.
  • Давление: 1,6 МПа.
  • Температура: -40 +130 °С.
  • Класс защиты: IP66.
  • Конструкция: моноблок.
  • Питание: 24 В.
  • Выходной сигнал: RS485.
