Радарно-волноводный уровнемер STREAMLUX RGW-700

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	± 3 ~ 10 мм, 300 ~ 500, от 2 мм
  Диапазон измерений	0 — 30 м, 0.5 ~ 30, до 30 метров, от 0,5 до 6 метров, от 1 до 30 м
  Измеряемые вещества	Жидкость, жидкость, порошок
  Температура рабочей среды	-200 +400°, -40 +130°С, От -200 до +400°С
  Максимальное давление процесса	-0,1 ~ 4 МПа, 1.6, до 4 МПа
  Угол излучения	0
  Диапазон частот	500 МГц- 1,8 ГГц
  Степень защиты оболочки	IP65
  Напряжение, В	24
  Выходные сигналы	RS485
  Реестр СИ РФ	95941-25
  Реестр СИ Казахстана	KZ.02.03.024515-2026
  Модель и тип измерителя	Уровнемер погружной волноводного типа RGW-700
  Тип антенны	Волноводы различных типов длиной от 0,5 до 30 метров
  Диэлектрическая постоянная	≤1.3
  Вязкость	≤500сСт
  Вид волновода	стержень
  Фланец	резьба G 1½″A
  Конструкция	Моноблок

• Описание

  Streamlux RGW-700 — это серия погружных уровнемеров для контактного измерения уровня жидкостей и сыпучих материалов в максимально узких пространствах. Такая способность прибора обеспечивается принципом распространения измеряющей волны вдоль стержня или троса (волновода).

  Конструкция волноводного типа позволяет производить контактное измерение уровня в условиях повышенной сложности: кипения, перемешивания, активного пенообразования и высокого уровня парения. Уровнемеры с направленной волной работают с циркулирующими жидкостями, пропеллерными смесителями и в аэротенках. Рабочий диапазон температур составляет от -200 до +400°С, давление — до 4 МПа. Изменения вязкости, плотности или кислотности не влияют на точность.

  Благодаря направленности волны уровнемеры Streamlux RGW700 чётко определяют границу измеряемого продукта с окружающей средой.

  Модели уровнемеров RGW-700, оснащённые коаксиальным волноводом, предназначены для работы с жидкостями с низкой диэлектрической проницаемостью, включая неионизированную или деоксигенированную воду.

  Применяются для измерений.

  Жидкости:

  • чистая, неионизированная, раскисленная и сточная вода;
  • кислоты, щёлочи, растворители, спирты;
  • тетрахлорид титана;
  • краски и лаки;
  • масла, нефть и нефтепродукты.

  Твёрдые вещества в виде порошков и гранул:

  • цемент, клинкер, шлам;
  • опилки;
  • пылеугольная крошка, сухая зола, сажа;
  • глинозём;
  • зерно, мука, соль и другие сыпучие пищевые продукты.

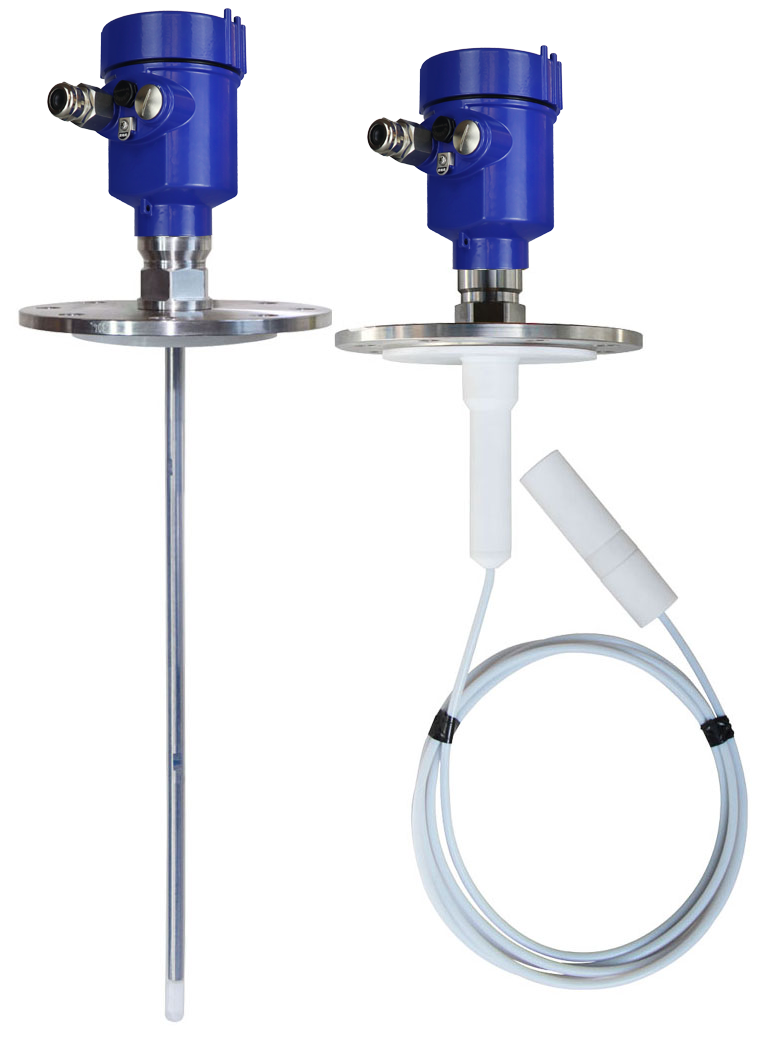

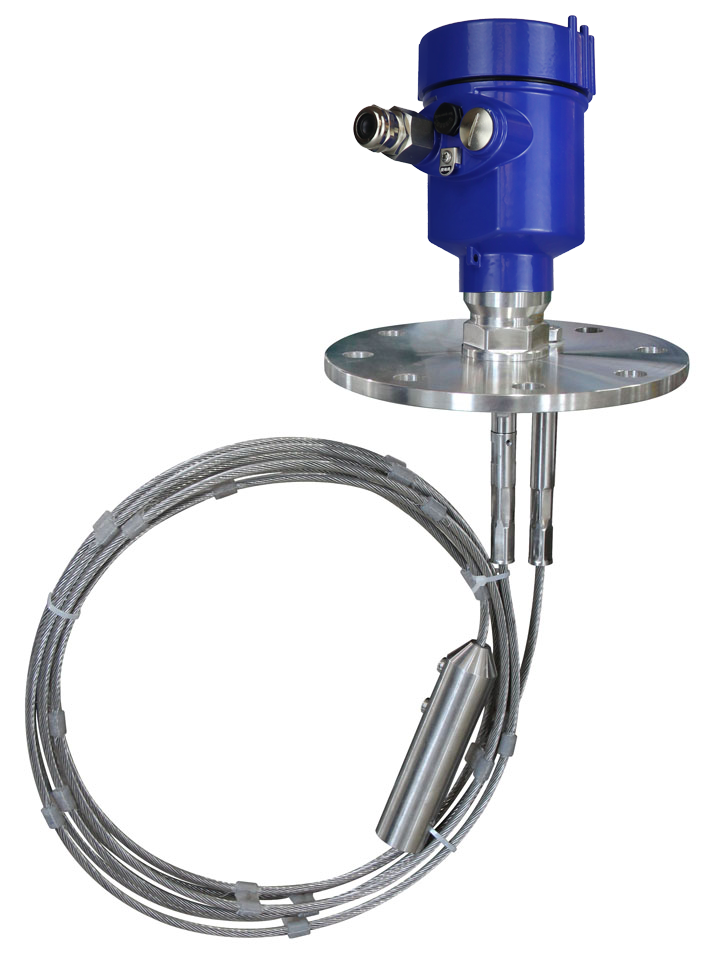

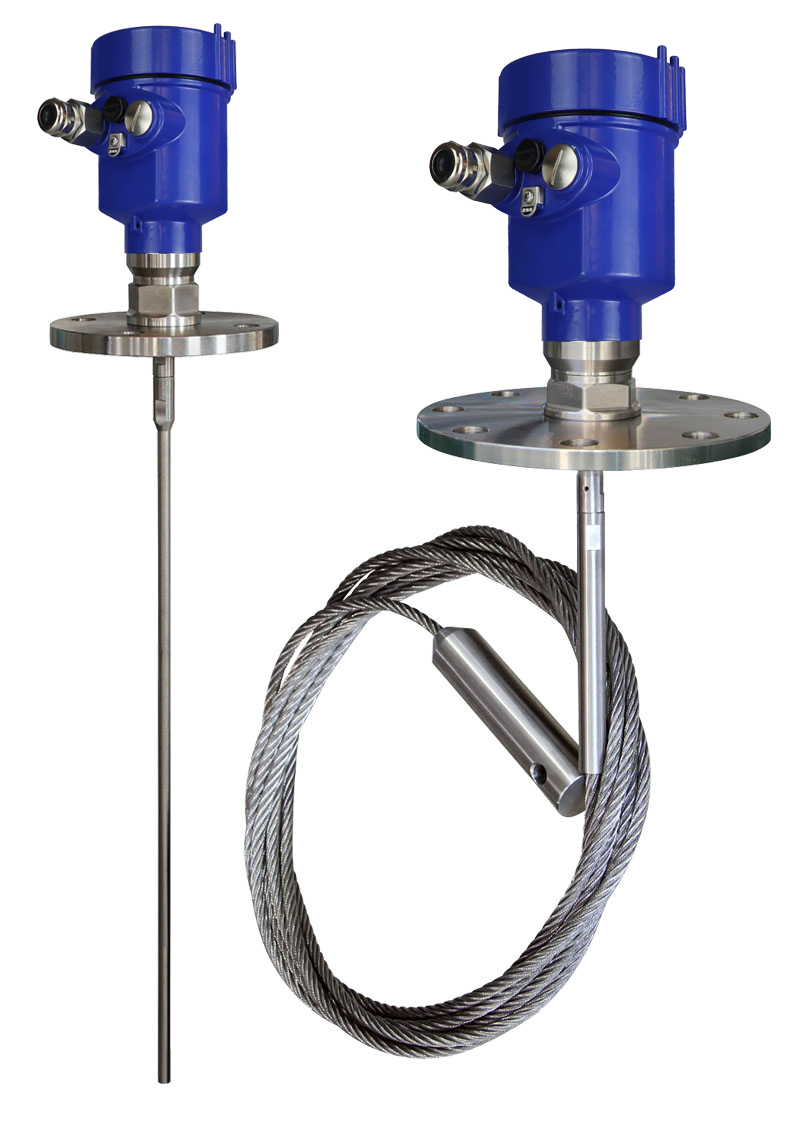

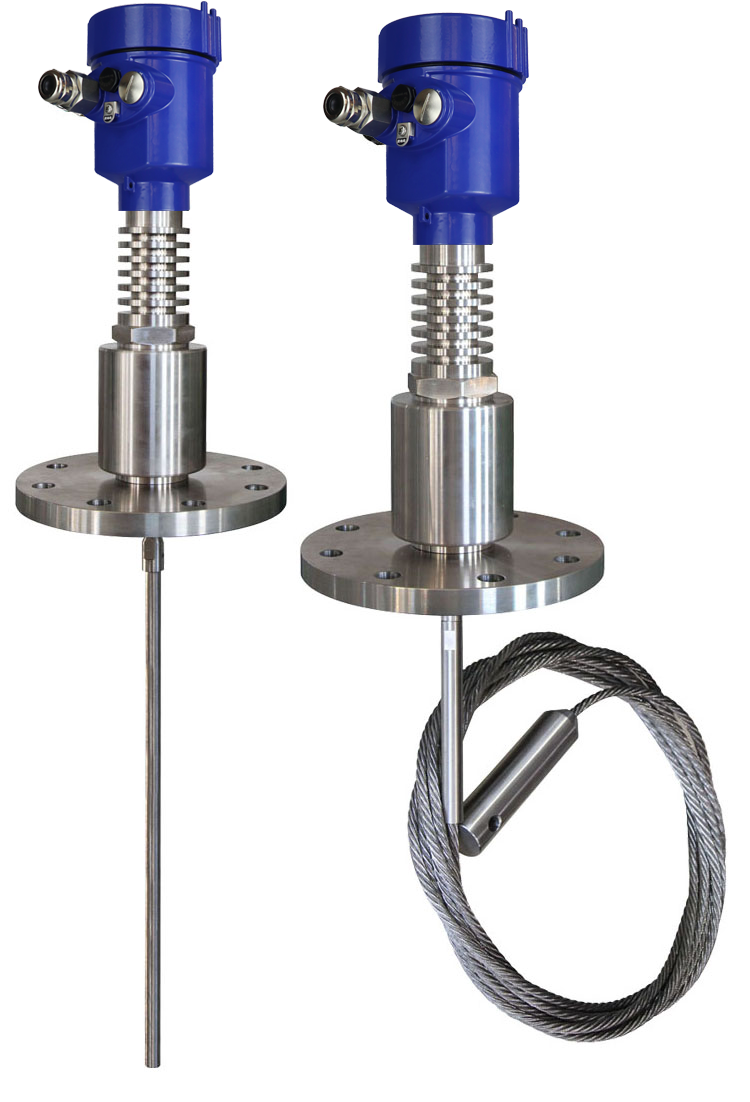

  Волноводные уровнемеры могут комплектоваться стержневым волноводом для измерения в диапазоне от 0,5 до 6 метров или тросовым волноводом для диапазона измерений от 1 до 30 м.

  Выбор волновода зависит от конкретных условий измерений и подбирается специалистами.

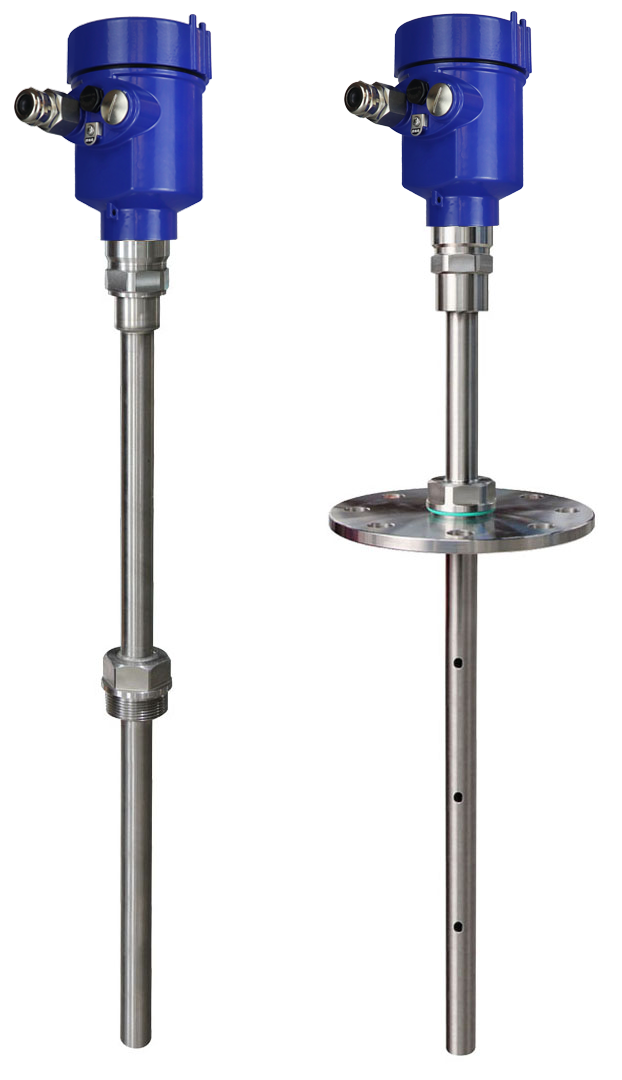

  Для измерения материалов с диэлектрической постоянной ≤1.3 и вязкостью ≤500сСт при слабом налипании используют волноводы коаксиального типа. Направляющий волну стержень помещается соосно внутрь мерной трубки с отверстиями для свободного протекания жидкости. Внешняя трубка отсекает пену, сильное бурление и наведённые помехи, позволяя эхо-сигналу дойти до приёмника без искажений и потерь.

  Эта конструкция подходит для неионизированной и деоксигенированной воды и позволяет отсеивать помехи от близко расположенных мешалок или отверстий для налива жидкости в ёмкость.

  Для измерения агрессивных веществ волноводная часть может быть покрыта антикоррозийной оболочкой, проницаемой для радиолучей.

  Принцип работы. Волноводы представляют собой металлические жёсткие стержни или гибкие металлические кабели. Микроволновый импульс проходит по внешней поверхности стержня или кабеля до встречи с измеряемой средой.

  На границе резкого изменения диэлектрической проницаемости происходит отражение импульса, обратный эхо-сигнал принимается антенной и обрабатывается вычислителем.

  Расстояние до продукта рассчитывается по разнице во времени между излучённым и эхо-импульсами.

  Расстояние D до поверхности материала пропорционально времени прохождения импульса T: D = C ×T /2, где C — скорость света.

  Поскольку расстояние E до нижнего уровня продукта известно, текущий уровень продукта L равен: L= E-D.

• Особенности

  • Принцип «управляемой волны» позволяет измерять материалы с более низкими (≥1,3) диэлектрическими постоянными.
  • Направленная волна преодолевает пар и пену, которые не влияют на результаты измерений.
  • Результаты измерений не зависят от плотности жидкости, рыхлости твёрдых материалов, температуры и пыления во время подачи.
  • Измеряет проводящие, непроводящие и агрессивные среды.

• Комплектация

  • Streamlux RGW-701-К.
  • Вид волновода: стержень.
  • Измеряемый материал: жидкость.
  • Диапазон измерения: до 30 метров.
  • Фланец: резьба G 1½″A.
  • Давление: 1,6 МПа.
  • Температура: -40 +130°С.
  • Класс защиты: IP65.
  • Конструкция: моноблок.
  • Питание: 24 В.
  • Выходной сигнал: RS485.
