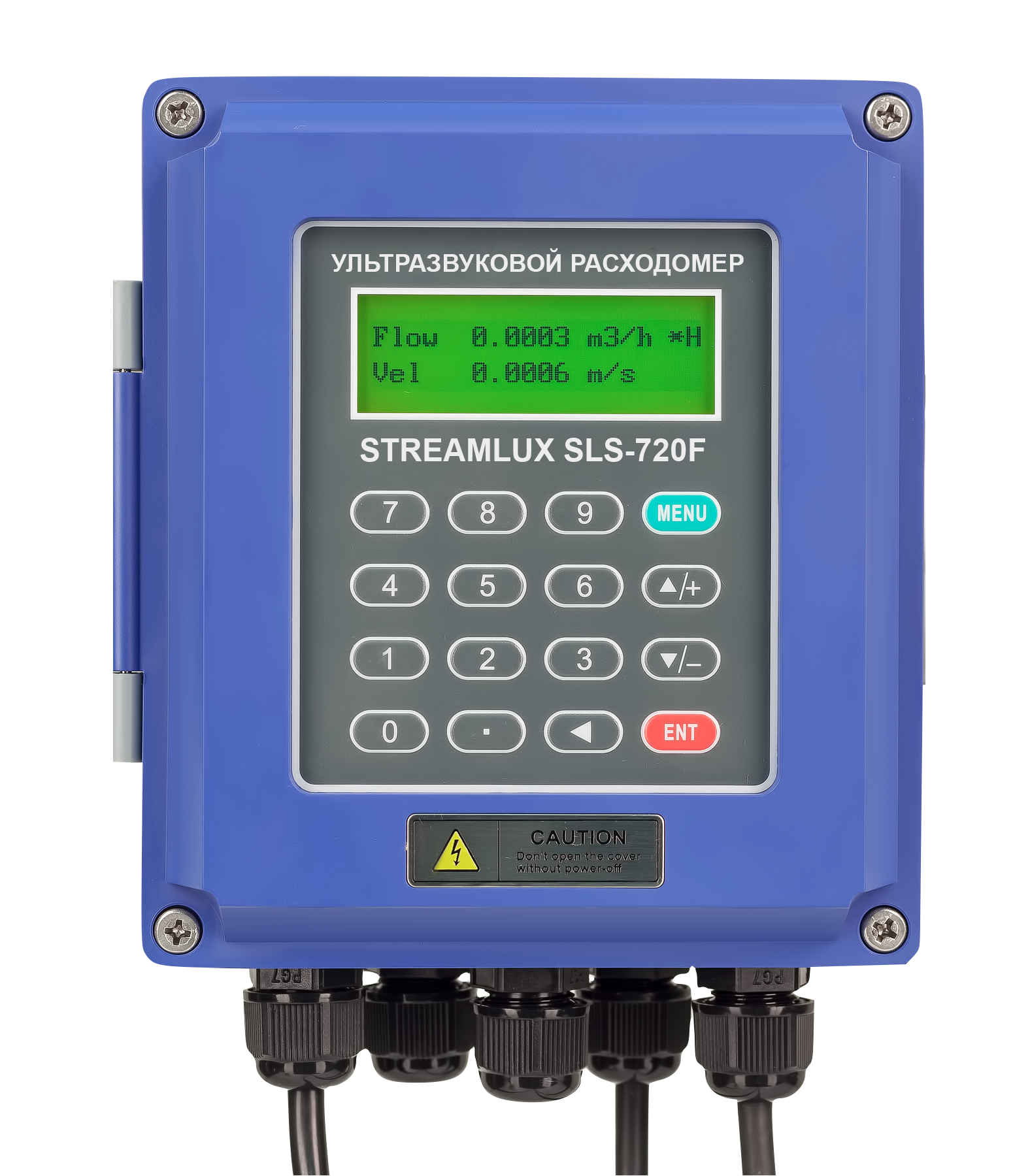

Стационарный ультразвуковой расходомер STREAMLUX® SLS-720F

В наличии

Стационарный ультразвуковой расходомер STREAMLUX® SLS-720F предназначен для измерения объемного расхода жидкости методом времени-прохода.

Диапазон измерения скоростей потока составляет ±0.01–±12 м/с, погрешность измерения расхода — ±1%, диапазон диаметров труб — DN 15–6000 мм.

Прибор поддерживает накладные и врезные датчики, оснащается токовым, импульсным, частотным, релейным и цифровым интерфейсами.

Задать вопрос
Поделиться

Технические характеристики

Диапазон измерений	±0.01 — ±12 м/с, в обе стороны, 0.01-12 м/с
Погрешность измерений	±1
Диаметр, мм	15-6000 мм, 25 — 100 мм, 300 — 6000 мм, 50 — 700 мм
Питание
Степень защиты оболочки
Выходные сигналы	Токовый: 0 — 20 или 4 — 20 мА; возможно преобразование сигнала в 1 — 5В; импульсный — настраиваемый; частотный — настраиваемый; релейный — настраиваемый, нормально замкнутый; RS-232 (RS 485), протокол обмена MODBUS; LoRaWAN (опция); звуковой — встроенный динамик, программируемый
Реестр СИ РФ	78336-20
Реестр СИ Казахстана	KZ.02.03.00607-2025
Автономная работа	до 1 года
Расстояние от датчиков до прибора	До 400 метров, кабель двухжильный, экранированный
Дисплей	ЖК с подсветкой, 2х20 символов; отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки
Входные сигналы	Датчики расхода (2); датчики температуры (2); дополнительные аналоговые входы (3)
GSM модем	Опция, при заказе услуги «Облачный сервис»
Запись данных	Данные суммирующего счетчика за последние 64 дня / 64 месяца / 5 лет; время работы с включенным питанием и соответствующий расход жидкости за последние 64 включения и отключения; рабочий статус прибора за последние 64 дня
Запись данных на внешний носитель	Опция, встроенный флэш-накопитель
Архив	Опция: ежечасно, ежедневно, ежемесячно
Облачный сервис	Опция; бесплатное ПО; доступ к показателям расхода из любой точки мира

Описание

Принцип работы. Ультразвуковые расходомеры Streamlux® действуют по «время-проходному» принципу (Transit-Time). Ультразвуковой сигнал, курсирующий между двумя датчиками, меняет свою скорость в зависимости от скорости потока жидкости. Прибор измеряет эту разницу, вычисляет скорость потока и на основании введенных параметров трубы отображает текущий объемный расход.

В зависимости от диаметра труб можно использовать способы размещения датчиков V, W или Z.

Прибор отображает текущий расход, накопительный расход — положительный, отрицательный и разность, скорость потока и параметры настройки. Данные суммирующего счетчика сохраняются за последние 64 дня, 64 месяца и 5 лет; также записываются сведения о работе с включенным питанием за последние 64 включения и отключения и рабочий статус прибора за последние 64 дня.

Предусмотрены токовый выход 0–20 или 4–20 мА с возможностью преобразования сигнала в 1–5 В, импульсный, частотный, релейный, RS-232 (RS-485), звуковой выход и LoRaWAN как опция. GSM-модем доступен при заказе услуги «Облачный сервис».

Для записи данных на внешний носитель предусмотрен опциональный встроенный флэш-накопитель. Опциональный архив может формироваться ежечасно, ежедневно и ежемесячно.

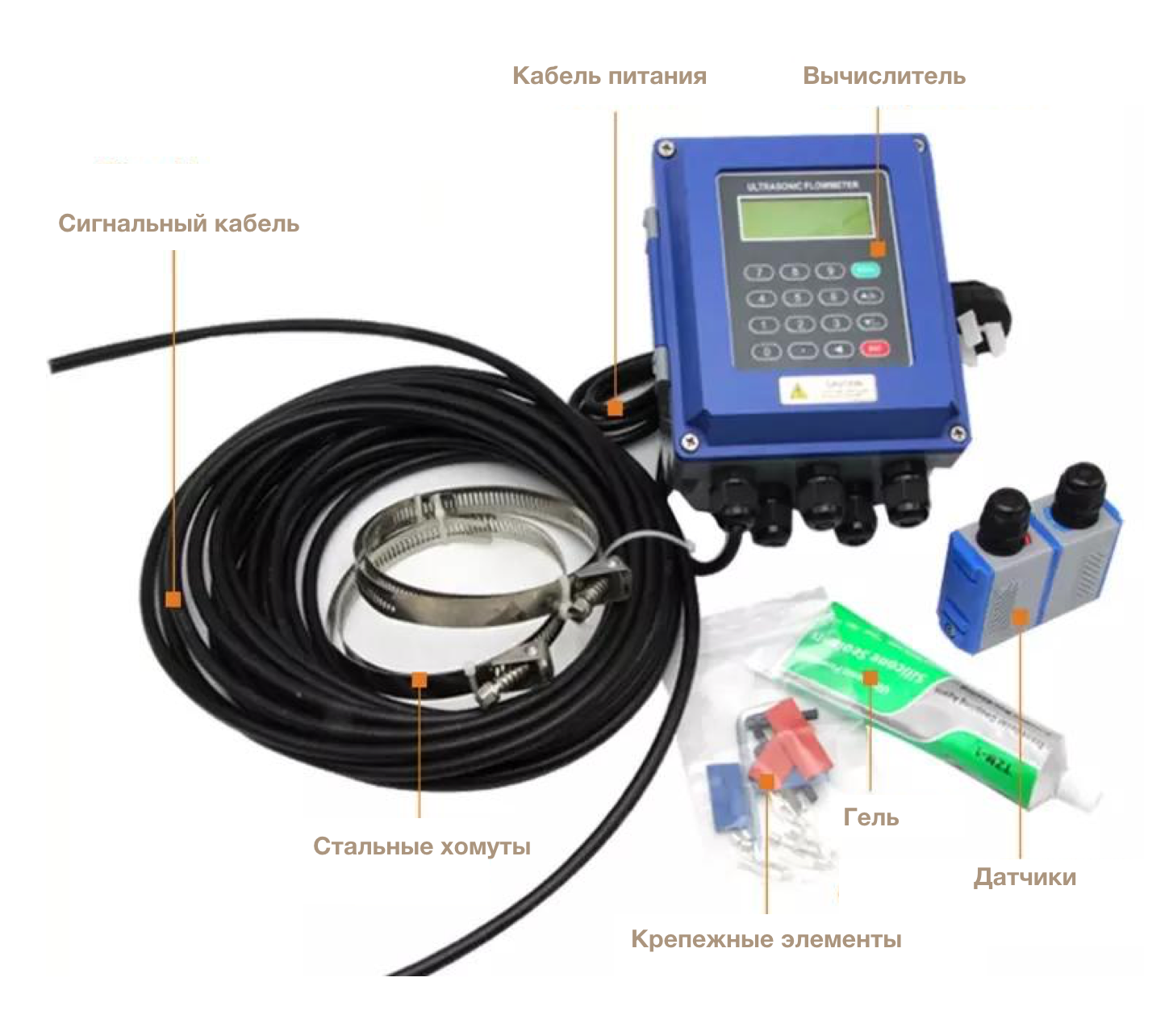

Комплектация
В базовый комплект входит стационарный ультразвуковой расходомер SLS-720F в корпусе из ABS-пластика с универсальным креплением на стену или DIN-рейку.
- Корпус IP67.
- Хомуты нержавеющие для фиксации датчиков.
- Кабель «датчики» — «прибор» длиной по умолчанию 2×5 метров, максимально 2×400 метров.
- Гель-смазка.
- Инструкция на русском языке.

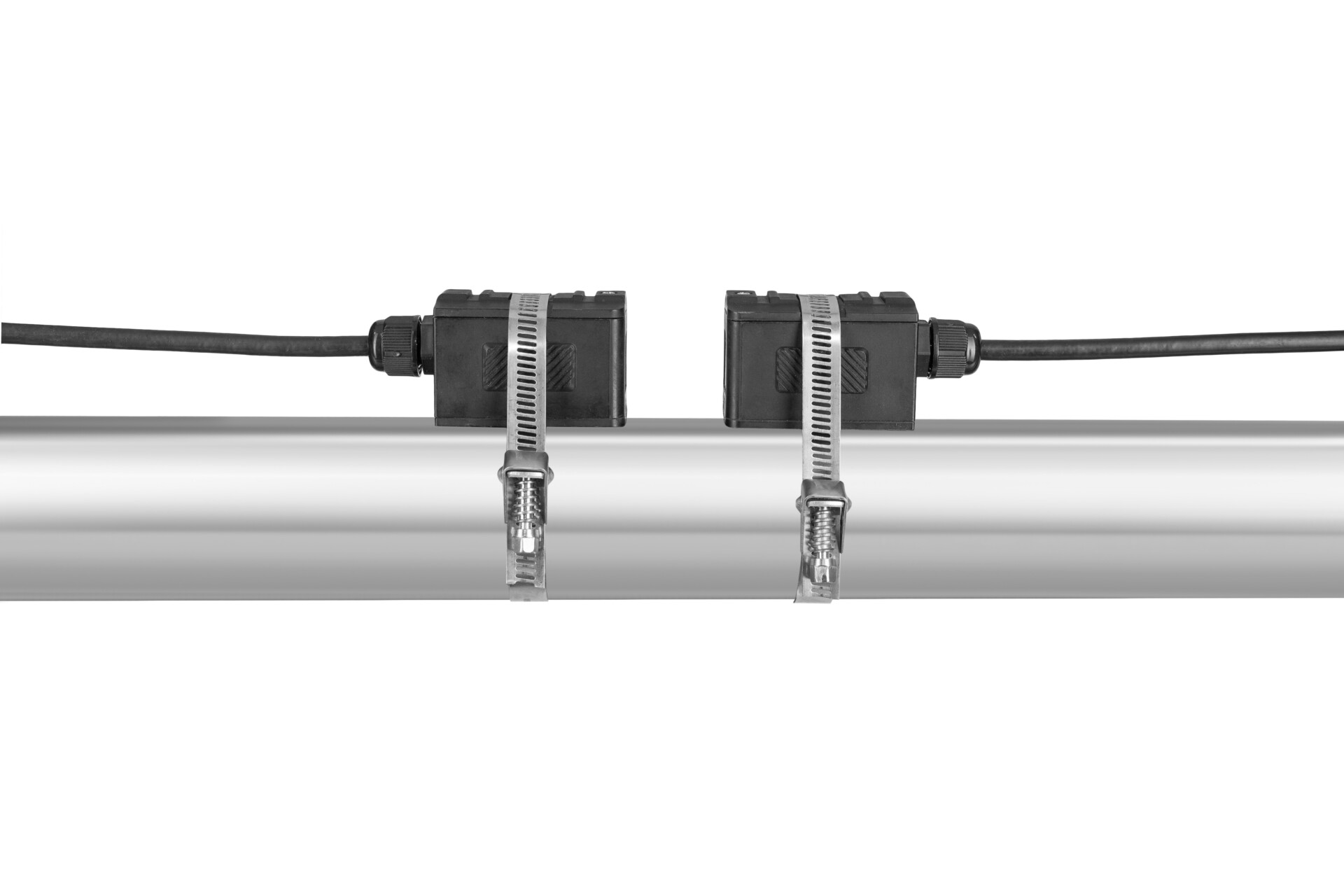

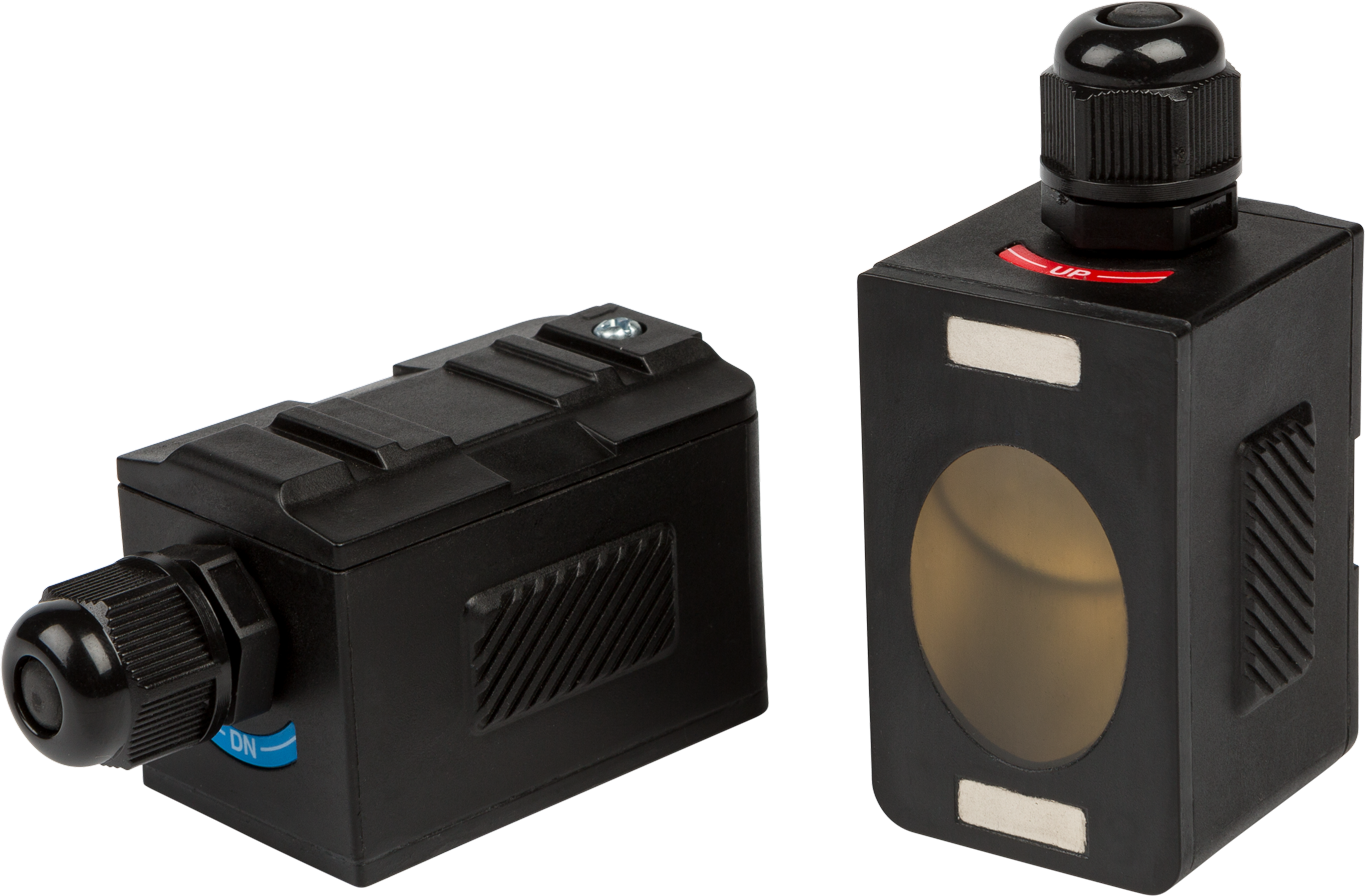

- Накладные магнитные датчики с IP65 по умолчанию и IP68 опционально или врезные ультразвуковые датчики с IP67 для труб с Ду от 25 до 6000 мм в зависимости от выбранной модели.
- Для труб от 15 до 20 мм возможна поставка с прямыми участками на фланцевом или резьбовом соединении.
