Описание
| Производитель: | Россия |
| Гарантия: | 1 год |
| Метрологическая поверка: | Не включена в цену |
Комплект с интеллектуальным алгоритмом выявления дефектов кабеля
Рекомендуемые области применения
- ЖКХ
- Теплосети
- Водоканал
Назначение
Комплект течеискателя акустического портативного «Успех АТП-407Н» предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения находящихся на глубине до 3 м в канальной и без канальной прокладке.
Поиск мест повреждения производится акустическим методом.

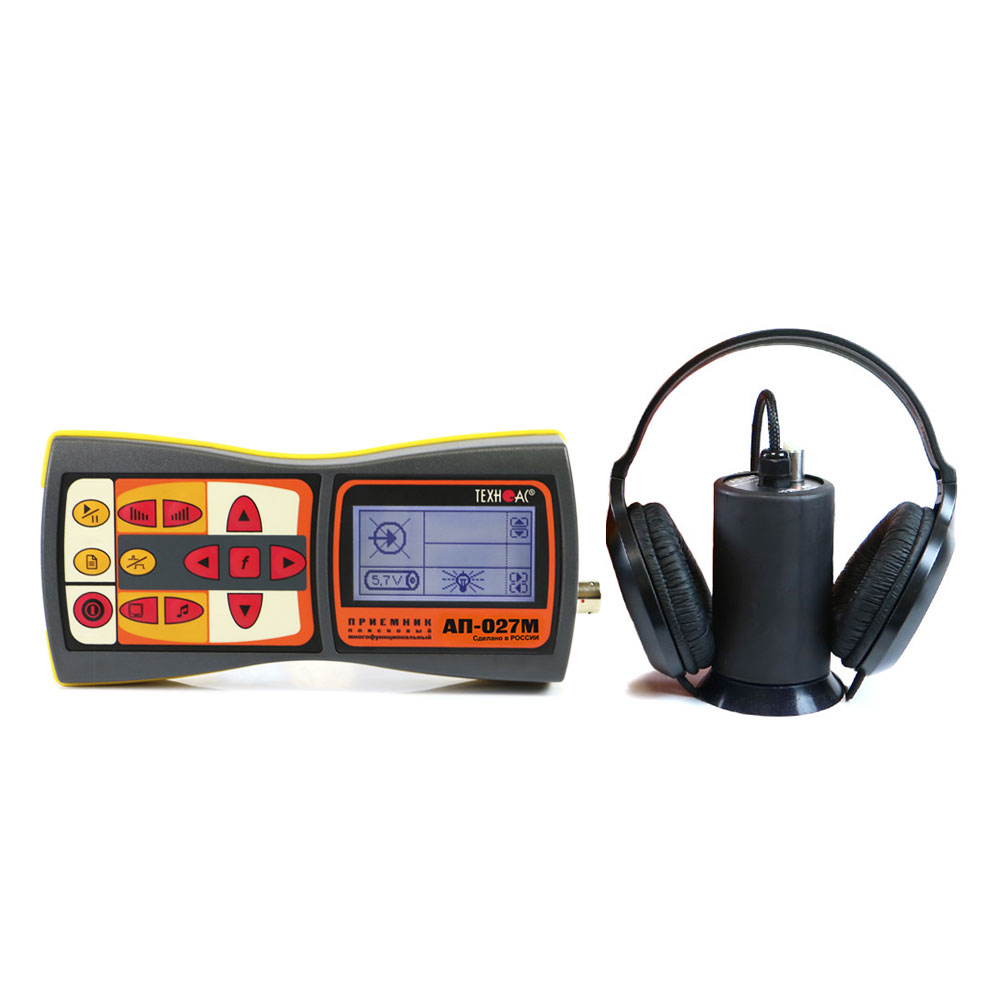

Комплектация
- Приемник «АП-027»
- Комплект акустического датчика «АД-227»
- Головные телефоны
- Держатель
- Батарейки
- Крестовая отвертка
- Сумка для комплекта
- Руководство по эксплуатации. Паспорт на течеискатель «Успех АТ-407Н»
Внимание! С целью повышения эффективности работы течетрассопоискового оборудования марок «Успех» и «Атлет» с акустическим датчиком «АД-227» проведена доработка конструкции акустического датчика и с 1 июня 2016 года акустический датчик «АД-227» поставляется со съемной ручкой и сменными наконечниками.
Дополнительное оборудование
- Датчик контроля качества изоляции «ДКИ-117»
- Датчик-определитель дефектов коммуникаций «ДОДК-117»
- Клещи индукционные «КИ-110»
- Накладная рамка «НР-117»
- Чехол для ДКИ
- Акустический датчик малогабаритный «АДМ-227» с функцией магнитного датчика
Технические характеристики
| Приемник «АП-027» | ||
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | — | |
| Встроенный излучатель — синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Акустический датчик «АД-227» | |
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х110 |
| Масса, не более, кг | 1,2 |
