Описание
| Производитель: | Россия |
| Гарантия: | 1 год |
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

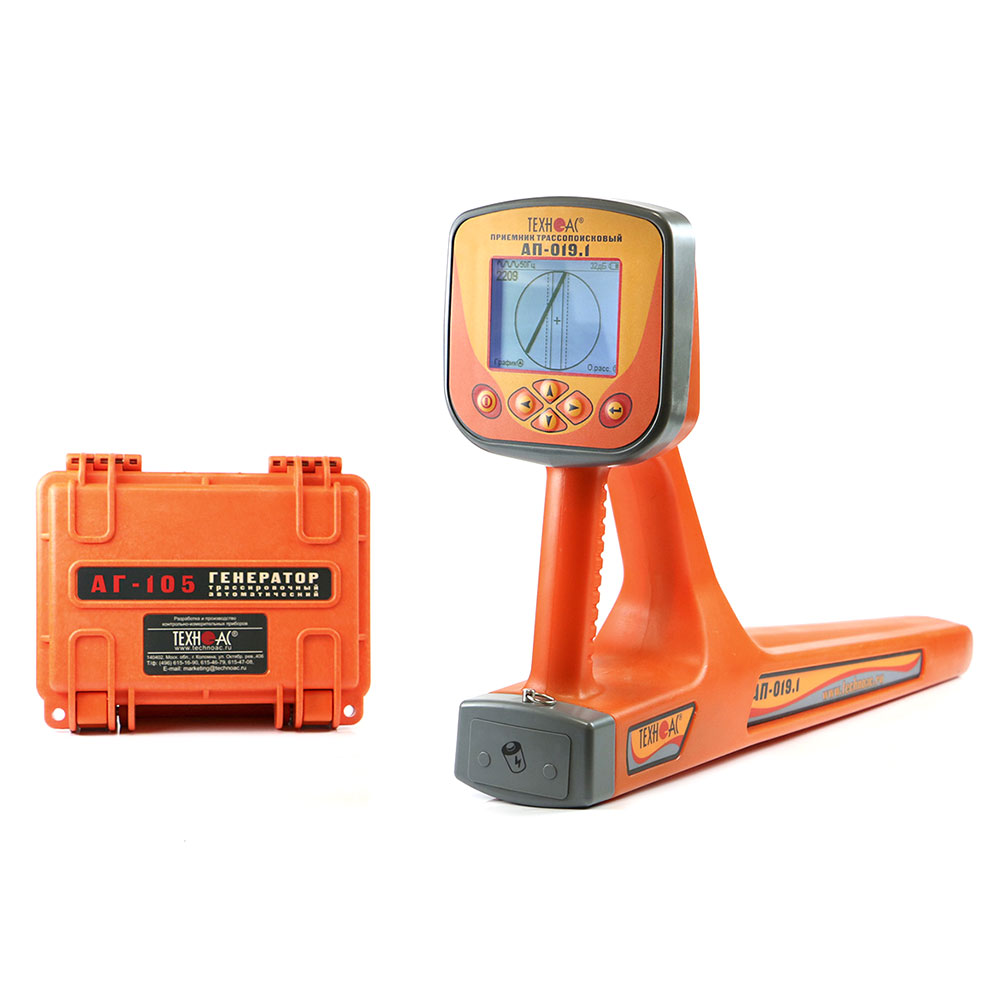

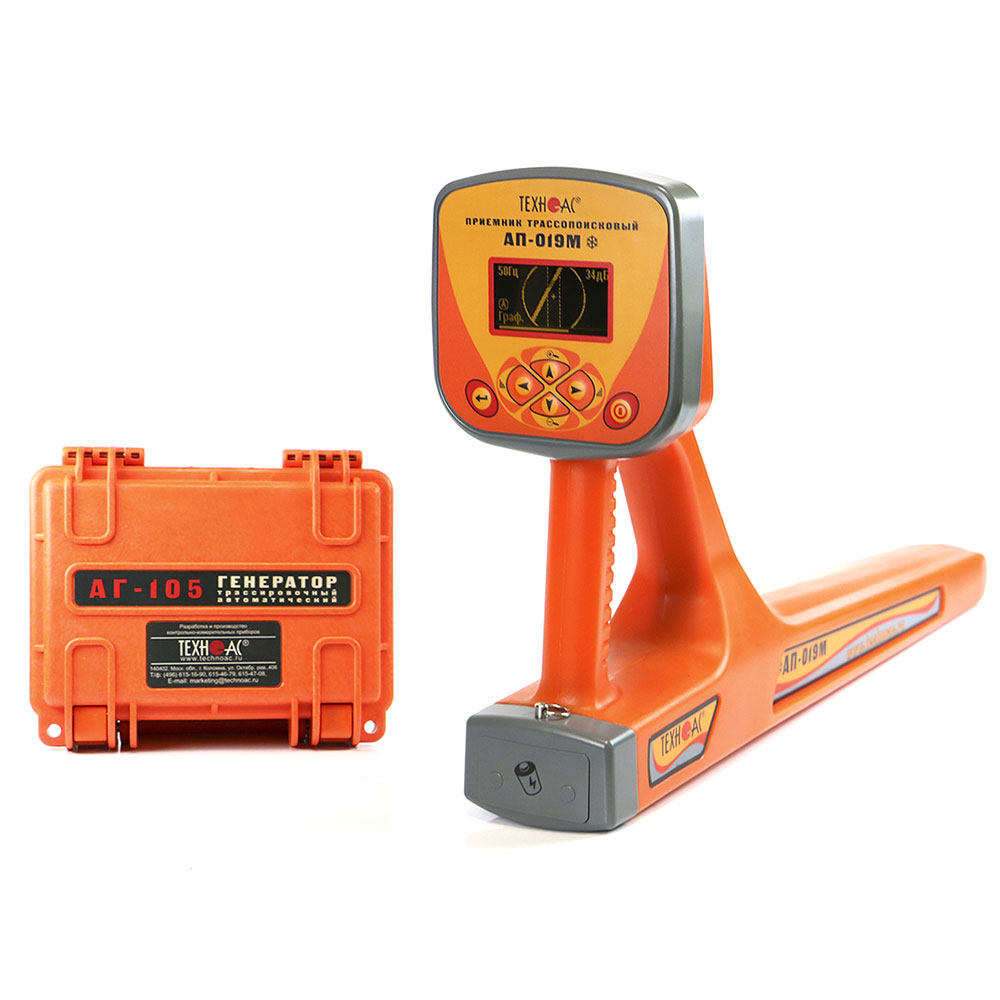

В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Компактный автономный генератор с дисплеем и встроенной индукционной антенной.
Назначение трассоискателя Успех АГ-309.15М
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
Особенности приемника АП-019М
- Современный цифровой трассопоисковый приемник-моноблок АП-019М.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40…8000 Гц, Радио 8…40 кГц).
- Морозоустойчивый, работа при температурах до -30°С.
- Меню на двух языках (русский и английский).

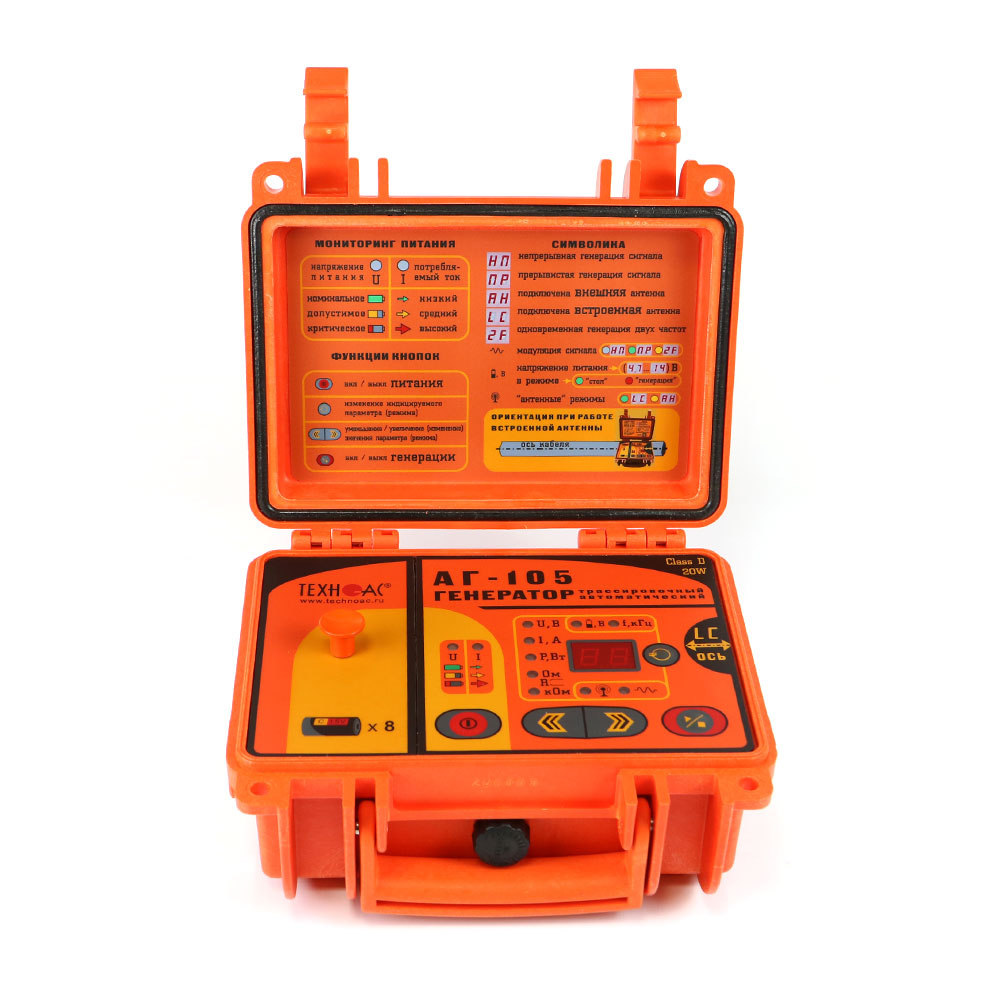

Особенности генератора АГ-105
- Встроенный «мультиметр» отображает по выбору оператора — напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Функциональные возможности приемника АП-019М в различных режимах работы
Режим «Трасса»
В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режим «2-частоты»
Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Рекомендуемые области применения трассоискателя Успех АГ-309.15М
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019М | 1 шт. |
| 2 | Генератор АГ-105 | 1 шт. |
| 3 | Кабель АГ120.02.020 | 1 шт. |
| 4 | Кабель АГ120.02.050 | 1 шт. |
| 5 | Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 6 | Кабель АГ105.02.020 | 1 шт. |
| 7 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 8 | Штырь заземления АГ110.02.004 | 2 шт. |
| 9 | Батарейки | 12 шт. |
| 10 | Сумка для приемника (чехол 53212) | 1 шт. |
| 11 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 12 | Сумка для приемника солнцезащитная (чехол 53238) | 1 шт. |
| 13 | Руководство по эксплуатации | 3 шт. |
| 14 | Паспорт | 1 шт. |
Дополнительная комплектация трассоискателя Успех АГ-309.15М
| № | Наименование |
|---|---|
| 1 | Индукционная антенна ИЭМ-301.5 |
| 2 | Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
Технические характеристики
Характеристики приемника АП-019М
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | — автоматическое — для 2D отображения «Трасса» — полуавтоматическое или ручное (по выбору) — для «Графиков» — автоматическое или ручное (по выбору) — для режима «2 частоты» |
| Определение глубины залегания трассы | автоматически в режиме «Трасса» 0….9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,001….9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами производства ТЕХНО-АС («Импульсный» режим) |
| Визуальная индикация | OLED дисплей,178х64 пикс., 16 градаций «серого» |
| Индицируемые параметры | — 2D визуализация положения трассы относительно прибора — глубина залегания трассы — ток в коммуникации — графики уровня сигнала с датчиков — параметры настройки и управления |
| Звуковая индикация | встроенный излучатель: — синтезированный звук ЧМ — звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов, при отрицательной температуре время работы сокращается |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 мин |
| Диапазон температур эксплуатации / хранения | -30…+60 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,1 кг |
Характеристики генератора АГ-105
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 «8.2» / 32768 «33» |
| Режим работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя передающая антенна «АН» | |
| Режим работы | |
| Режимы «модуляции» (сигналы специальной формы) | — прерывистый «ПР» (кратковременные посылки сигнала) — длительность посылки 0,12 сек. — частота следования посылок 1 Гц |
| — двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц) — соотношение амплитуд 4/1 (соответственно) |
|
| Выходные параметры при напряжении питания 12…15 В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 — при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» |
| 3 — при частоте 32768 Гц «33» | |
| Заданный для автоматического согласования, ≥ | 0,2 — при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» |
| 0,1 — при частотах 8192 Гц «8.2» / 32768 Гц «33» | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 32 — в двухчастотном режиме модуляции «2F» |
| 40 — в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 — При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 — При частоте 32768 Гц «33» | |
| Источники питания | |
| Напряжение питания | 7…15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5 В «тип С» |
| Внешние источники питания (не входят в комплект поставки) | — аккумулятор «12 В» (например, автомобильный) — выходное напряжение 11…14 В при токе не менее 4 А |
| — сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) — выходное напряжение 15 В, мощность 60 Вт |
|
| Время работы («жизненный цикл» зависит от качества батарей) | при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт ) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: — ≥ 0,2А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» — ≥ 0,1А при частотах 8192 Гц «8.2» и 32768 Гц «33» |
| ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | «контактное» подключение с «возвратом тока через землю» |
| «бесконтактное» подключение с применением встроенной передающей антенны «LC» | |
| «бесконтактное» подключение с применением внешней передающей антенны «АН» | |
| «бесконтактное» подключение с применением индукционных передающих «клещей» | |
| Конструктивные параметры | |
| Выходной усилитель мощности | технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216х180х105 мм |
| Вес, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса — кейса) |
